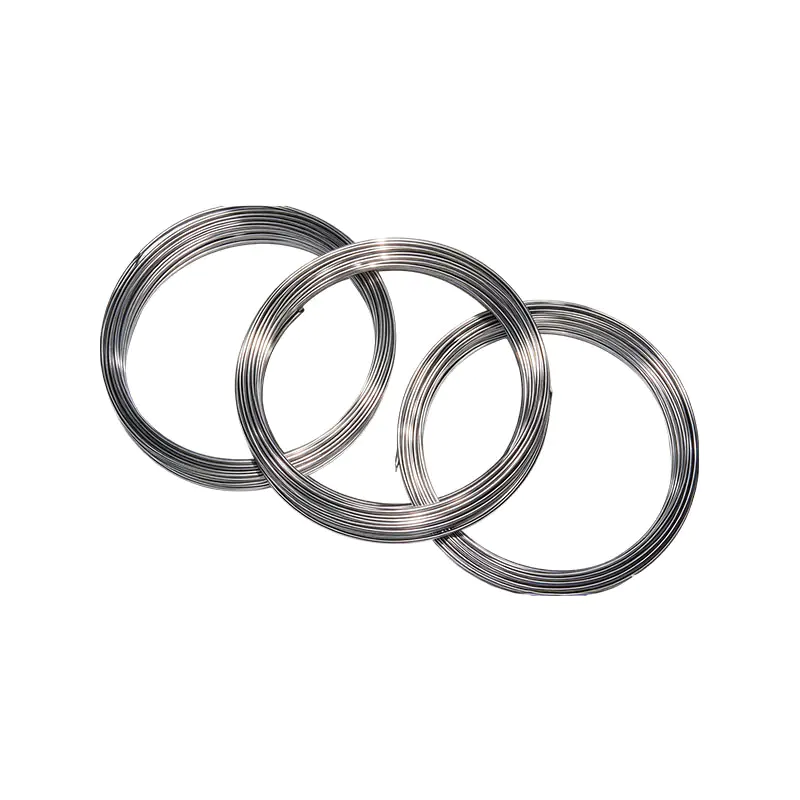

Cavo termocoppia armato

Il cavo armato per termocoppia, comunemente noto come filo armato o, a livello internazionale, come cavo per termocoppia con isolamento inorganico, è un insieme solido costituito da un tubo protettivo in acciaio inossidabile, polvere isolante di ossido di magnesio e materiale del filo della termocoppia, combinati e compattati in uno stampo. Presenta i vantaggi di resistenza alla pressione, resistenza ai terremoti, flessibilità, miniaturizzazione e tempi di risposta termica rapidi. È il materiale di base per la produzione di termocoppie corazzate.

Vantaggi del prodotto:
1. Risposta termica sensibile e ampio intervallo di misurazione della temperatura
La piccola inerzia termica, l'elevata velocità di rilevamento della temperatura, possono coprire intervalli di temperatura alti e bassi, un potenziale termoelettrico stabile e possono catturare rapidamente i cambiamenti di temperatura nelle condizioni di lavoro.
2. Elevata resistenza meccanica, pieghevole e facile da installare
Il guscio corazzato in metallo è resistente alle vibrazioni e agli urti e può piegarsi moderatamente, rendendolo adatto a piccoli spazi per apparecchiature e complesse installazioni di cablaggio in loco.
3. Buona tenuta protettiva e forte adattabilità ambientale
La struttura isolante minerale è densa, resistente all'umidità, alla polvere e antiossidante, con prestazioni di isolamento affidabili e può funzionare a lungo in ambienti industriali difficili come polvere e alte temperature.

Principali punti di vendita:
1. Ampio intervallo di misurazione della temperatura e velocità di risposta rapida
Piccola inerzia termica, rilevamento sensibile della temperatura, in grado di misurare sia le alte che le basse temperature, uscita di potenziale termoelettrico stabile e feedback in tempo reale delle variazioni di temperatura in loco.
2. Flessibile e resistente alle vibrazioni, con forte adattabilità all'installazione
Il corpo dell'armatura è pieghevole, resistente agli urti e alle vibrazioni e può essere facilmente posato in piccoli spazi per attrezzature e siti di condotte complesse.
3. Protezione isolante densa, elevata durata
La struttura di isolamento minerale ha buone prestazioni di tenuta, resistenza all'umidità e alla polvere, resistenza all'ossidazione e può resistere ad ambienti industriali difficili, riducendo la probabilità di guasto e prolungando la durata.

Contattaci
PRECV：Nessun articolo precedenteSUCC：Cavo termistore armato
Domande frequenti Specifiche delle prestazioni

Q1: Qual è il raggio di curvatura minimo richiesto per i cavi per termocoppie armati?
R: Generalmente, il raggio di curvatura non deve essere inferiore a 5-7 volte il diametro esterno dell'armatura. La sonda hot-end non deve essere piegata il più possibile per evitare la rottura del filo interno e influenzare la misurazione della temperatura.

D2: Le termocoppie corazzate possono misurare direttamente i fluidi ad alta temperatura?
R: Il limite superiore della misurazione della temperatura dipende dal materiale della guaina e dalla scala della termocoppia e diversi modelli hanno una diversa resistenza alla temperatura; In condizioni di temperatura ultraelevata, è necessario verificare le specifiche e i parametri. Il superamento dell'intervallo accelererà l'invecchiamento e i danni.

Q3: Quali sono le ragioni del salto del segnale di misurazione della temperatura e dei valori imprecisi?
R: Le cause più comuni includono interferenze elettromagnetiche, scarso contatto del cablaggio e danni allo strato isolante causati dall'umidità. Si consiglia di utilizzare un tipo schermato per ambienti con interferenze, con messa a terra a punto singolo dello strato schermante e di verificare la tenuta dei terminali di cablaggio.

Q4: È possibile estendere e giuntare i cavi armati per termocoppie per l'uso?
R: Non è consigliabile connettersi direttamente ed estenderlo a piacimento. Per l'estensione devono essere utilizzati cavi di compensazione con lo stesso numero di divisione; La miscelazione di cavi ordinari genererà potenziale di riscaldamento aggiuntivo, causando errori di misurazione significativi.

1.1 Il nome del prodotto, il modello, il numero della bilancia, il materiale del tubo esterno e la temperatura operativa sono mostrati nella Tabella 1-1.

Nome del prodotto Modellolo Tipo di termocoppia Materiale della guaina esterna Diametro esterno (mm) Temp. operativa massima. (°C)
Cavo per termocoppia armato Chromel-Nisil
Cavo per termocoppia armato Chromel-Nisil-Mg 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4.0; 4,5; 5.0 900
6,0; 8.0 1100
Cavo per termocoppia armato Chromel-Nisil
Cavo per termocoppia armato Chromel-Nisil-Mg 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4.0; 4,5; 5.0 800
6,0; 8.0 800
Cavo armato per termocoppia cromo-costantana KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4.0; 4,5; 5.0 600
6,0; 8.0 800
Cavo armato per termocoppia ferro-costantana KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4.0; 4,5; 5.0 500
6,0; 8.0 750
Cavo armato per termocoppia rame-costantana KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4.0; 4,5; 5.0 		300
300
6,0; 8.0 400
Cavo per termocoppia PtRh10–Pt armato KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2.0; 3.0 900
Cavo per termocoppia PtRh13–Pt armato KR R 4.0; 4.5 1000
5,0; 6,0; 8.0 1100
Cavo per termocoppia PtRh30–PtRh6 armato KB B GH3030, GH3039, 25Cr–20Ni 4.0; 4.5 1100
5,0; 6,0; 8.0 1200


Nota: prodotti realizzati con altri materiali e con diametri esterni diversi possono essere forniti previa consultazione tra il fornitore e il cliente.
1.2 Standard di prodotto
1.2.1 I cavi per termocoppia con armatura metallica di base sono conformi a JB/T8205-1999 e GB/T18404-2001
1.2.2 I cavi per termocoppie armati con metalli preziosi sono conformi a JB/T 8909-1999
1.2.3 I cavi per termocoppie armati Pt-Rh 30–Pt-Rh 8 sono conformi a QB/T 2405-2004

1.3 Metodo per designare i modelli di cavi armati per termocoppie:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Modellolo (KKKN, KEKJKTKS, KR, KB)
4 Numero di cavi: non specificato per bipolare; quattro core è indicato con "4"
G30 Materiale del tubo protettivo: 1Cr18Ni9Ti è indicato con "B"
GH3039 è indicato con "G39"
GH3030 è indicato con "G30"
25Cr-20Ni è indicato con “2520”
316L, 304
φ5,0 Diametro esterno del cavo (Φ0,5–8,0 mm)
I Classe di tolleranza (Classe I, II, III)
GB/T18404 Numero standard
2001 Anno standard

1.4 Le dimensioni del prodotto e le deviazioni consentite devono essere conformi alla Tabella 1-2.

Diametro esterno e tolleranza (mm) KK/KN/KE/KJ/KT KS/KR/KB
minimo Spessore della parete (mm) minimo Diametro filo termocoppia (mm) minimo Spessore dello strato isolante (mm) minimo Spessore della parete (mm) minimo Diametro filo termocoppia (mm) Diametro minimo del filo del termoelemento (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0±0,080 0.8 1.2 0.64 0.8 0.45 1.16

Nota: sono consentite leggere modifiche allo spessore della parete del tubo, al diametro del filo della termocoppia e allo spessore dell'isolamento per i cavi per termocoppia armati multipolari o unipolari.

1.4 Caratteristiche e tolleranze della termocoppia
Per le termocoppie armate prodotte con cavi termocoppie armati di modelli diversi, quando la giunzione di riferimento è 0 °C, il potenziale termoelettrico deve essere conforme a GB/T 16839.1-1997, "Termocoppie - Parte 1: Tabelle di calibrazione" e le tolleranze per i diversi gradi devono essere conformi alle disposizioni delle Tabelle 1–3.

Categoria Classe di tolleranza Modellolo Digitare Tolleranza (°C) Intervallo di temperatura (°C)
Cavo per termocoppia armato in metallo base I KK K ±1,5 °C o ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C o ±0,4 %t −40 ~ 350
II KK K ±2,5 °C o ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C o ±0,75 %t −40 ~ 400
III KK K ±2,5 °C o ±1,5 %t −200~40
KN N −200~40
KE E −200~40
KT T ±1,0 °C o ±1,5 %t −200~40
Cavo per termocoppia armato in metallo prezioso II KS S ±1,5 °C o ±0,25 %t 300~1100
KR R 300~1100
punto KS S ±3,0 °C o ±0,5 %t 300~1100
KR R 300~1100
II KB B ±0,25%t 600~1200
III KB B ±4,0 °C o ±0,5 %t 600~1200

Nota: t = valore assoluto della temperatura misurata (°C); "pt" denota il grado standard (ordinario).

1.5 Resistenza di isolamento
La resistenza di isolamento deve essere misurata tra i doppini e tra i doppini e la guaina esterna. Per cavi con diametro esterno < 1,5 mm, la tensione applicata sarà di 75 25 V CC; per cavi con diametro esterno >1,5 mm, la tensione applicata deve essere 500 50 V CC. La resistenza di isolamento per metro a temperatura ambiente e a temperature elevate deve essere conforme alle disposizioni della Tabella 1-4.

Ambiente di prova Modellolos minimo Lunghezza di misurazione (m) Temperatura di prova (°C) minimo Resistenza di isolamento (MΩ/m)
Temp. ambiente KK, KE, KJ, KT, KN, KS, KR, KB 1 25±15 1000
Alta temperatura. KK, KN, KE, KJ, KS, KR, KB 0.5 500±15 5
Alta temperatura. KT 0.5 300±15 500

Nota: i materiali isolanti delle termocoppie armate e dei cavi termocoppie armati hanno una conduttività elettrica limitata; la resistenza di isolamento diminuisce all'aumentare della lunghezza del cavo. La conducibilità per unità di lunghezza è indicata con Sm’ (pari a Q’·m’); per cavi o termocoppie di lunghezza superiore a 1 m, la resistenza di isolamento è espressa in ·m o MQ·m, essendo la resistenza di isolamento inversamente proporzionale alla lunghezza; per quelli inferiori a 1 m si esprime in MQ·m.
