1. Cosa sono Strumenti di livello

Gli strumenti di livello sono dispositivi di rilevamento automatico utilizzati per misurare l'altezza, il volume o la posizione dell'interfaccia di liquidi, solidi, polveri e fanghi immagazzinati all'interno di serbatoi, silos, contenitori e tubazioni industriali. Essendo un ramo fondamentale della strumentazione di processo, gli strumenti di livello convertono una posizione fisica all'interno di un serbatoio in un segnale elettrico o digitale che può essere letto localmente o trasmesso a un sistema di controllo. Questa categoria è generalmente divisa in tre gruppi: strumenti per il livello dei liquidi, strumenti per il livello dei materiali e strumenti per il livello di confine o di interfaccia, ciascuno indirizzato a un diverso tipo di mezzo misurato e condizione di processo.

Poiché i recipienti di stoccaggio e di reazione esistono in quasi tutti i settori industriali, gli strumenti di livello vengono applicati ovunque un impianto debba monitorare la quantità di materiale rimasto in un contenitore o nel punto in cui si incontrano due strati di materiale. È possibile che a uno strumento a livello singolo venga richiesto di funzionare in un serbatoio di acqua pulita un giorno e in un serbatoio di acido corrosivo il giorno successivo, quindi la categoria comprende un'ampia varietà di tecnologie di rilevamento adatte a diverse condizioni fisiche e chimiche. Gli strumenti di livello sono spesso abbinati anche a strumenti di temperatura e pressione nello stesso circuito di processo, poiché il monitoraggio delle scorte spesso dipende dalla lettura congiunta di tutti e tre i parametri.

Da un semplice interruttore a galleggiante che attiva un allarme quando un serbatoio è pieno, a un radar a onda guidata che misura continuamente il livello di un liquame appiccicoso, gli strumenti di livello fungono da occhi dell'industria di processo. Aiutano gli operatori a evitare traboccamenti, a prevenire il funzionamento a secco delle pompe e a mantenere scorte di materiale coerenti. Xinguo Group Co., Ltd. fornisce strumenti di livello insieme a strumenti di temperatura, pressione e flusso dal 1997, supportando settori quali quello energetico, petrolifero, chimico, metallurgico, dei materiali da costruzione, alimentare e del trattamento delle acque con soluzioni di misurazione affidabili.

2. Principi di funzionamento e tecnologie di misurazione

Gli strumenti di livello si basano su diversi principi fisici distinti per individuare la superficie o l'interfaccia di un materiale all'interno di un recipiente. Gli strumenti di tipo a contatto, come interruttori a galleggiante, sonde di capacità e radar a onde guidate, posizionano un elemento di rilevamento direttamente nel o vicino al mezzo e rilevano cambiamenti nella posizione meccanica, nella capacità o negli impulsi di microonde riflessi lungo una sonda. Strumenti di tipo senza contatto, come misuratori di livello radar, misuratori di livello a ultrasuoni e misuratori di livello laser, sono montati sopra il mezzo e inviano un segnale verso il basso, quindi misurano il tempo impiegato dall'onda riflessa per ritornare per calcolare la distanza e quindi il livello.

La scelta tra rilevamento a contatto e senza contatto dipende dalle proprietà del mezzo da misurare. Il radar a onda guidata funziona bene in serbatoi con schiuma, vapore o turbolenza perché il segnale viaggia lungo una sonda fissa anziché attraverso l'aria aperta. Il radar senza contatto viene spesso selezionato per mezzi corrosivi o viscosi in cui una sonda sarebbe difficile da pulire o manutenere. Gli strumenti a ultrasuoni sono un'opzione pratica per liquidi puliti e contenitori semplici a pressione e temperatura normali, mentre gli strumenti basati sulla capacità e sul galleggiante rimangono comuni per recipienti più piccoli o per il rilevamento dell'interfaccia tra due liquidi immiscibili.

Confronto della gamma tecnologica

Il grafico seguente presenta un confronto qualitativo del tipico intervallo di misurazione utilizzabile per diverse tecnologie comuni di rilevamento del livello. Questo confronto ha lo scopo di illustrare l'ordine di grandezza generale associato a ciascuna tecnologia piuttosto che una specifica esatta per ogni singolo modello di prodotto. Il radar a onda guidata e il radar senza contatto generalmente coprono una portata effettiva più ampia perché il loro segnale può viaggiare attraverso lo spazio aperto o lungo una sonda su distanze maggiori con un'attenuazione limitata. I misuratori di livello a ultrasuoni generalmente coprono un intervallo moderato e sono influenzati dal vapore, dalla polvere e dalla stratificazione della temperatura all'interno del recipiente. Gli strumenti a galleggiante e capacitivo vengono solitamente applicati a portate più brevi, corrispondenti alle dimensioni di serbatoi o recipienti più piccoli dove è possibile installare comodamente una sonda meccanica o elettrica. Comprendere questo intervallo relativo aiuta gli ingegneri a restringere la scelta della tecnologia di rilevamento appropriata prima di esaminare i parametri tecnici dettagliati per un'applicazione specifica.

Come mostrato sopra, il radar senza contatto e il radar a onda guidata occupano la parte più ampia del confronto perché il loro segnale elettromagnetico può essere progettato per percorrere distanze più lunghe con un’attenuazione prevedibile. Ciò rende entrambe le tecnologie una scelta comune per i serbatoi di stoccaggio alti nei settori petrolchimico ed energetico. Gli strumenti a ultrasuoni si collocano nella fascia media perché le onde sonore sono più sensibili ai gradienti di temperatura e alla densità del vapore rispetto ai segnali a microonde. Le sonde capacitive e gli interruttori a galleggiante occupano l'estremità più corta dell'intervallo poiché il loro elemento di rilevamento deve raggiungere o avvicinarsi fisicamente alla superficie del mezzo, il che diventa poco pratico in recipienti molto alti. Questo posizionamento relativo è un utile riferimento iniziale quando un team di progetto confronta le tecnologie di rilevamento prima di condurre un'indagine dettagliata del sito.

Vale anche la pena notare che la portata effettiva può essere estesa o ridotta dalla costante dielettrica del mezzo per strumenti basati su radar o dalla densità per dispositivi a ultrasuoni e galleggianti. Ad esempio, un radar senza contatto può raggiungere una portata maggiore in un liquido ad alto dielettrico rispetto a una polvere a basso dielettrico. Allo stesso modo, le prestazioni degli ultrasuoni spesso peggiorano in atmosfere polverose, riducendone la portata pratica. Questi fattori sono il motivo per cui il grafico è etichettato come "tipico": l'intervallo effettivo che ottieni sul campo dipende dalle condizioni di processo specifiche. Fai sempre riferimento alle curve prestazionali del produttore per il modello esatto che stai considerando.

3. Tipi e caratteristiche comuni

Strumenti di livello possono essere raggruppati in diverse tipologie comuni, ciascuna con caratteristiche adatte a particolari condizioni di processo. La tabella seguente riassume questi tipi insieme ai segnali di uscita tipici e alle note applicative generali, che possono supportare un processo di screening iniziale prima di una revisione tecnica dettagliata.

Ciascun tipo sopra elencato supporta segnali di uscita standardizzati come 4-20 mA , Hart e Modbus, che consente di integrare lo strumento in un sistema di controllo distribuito o in un controller logico programmabile senza un esteso cablaggio personalizzato. La selezione del tipo corretto si basa generalmente sullo stato fisico del mezzo, sulla temperatura e pressione del processo e se l'applicazione richiede una misurazione continua o un allarme a punto singolo. Ad esempio, un radar a onda guidata è preferibile quando il serbatoio è dotato di agitatori interni che creano schiuma o turbolenze, mentre un radar senza contatto viene spesso utilizzato per sostanze chimiche altamente corrosive dove anche una piccola sonda verrebbe attaccata.

4. Confronto tra contatto e senza contatto

Gli strumenti di livello a contatto e senza contatto apportano vantaggi distinti a seconda dell'ambiente di processo. Il grafico radar riportato di seguito confronta entrambe le categorie in base a cinque criteri generali comunemente considerati durante la selezione dello strumento: adattabilità ai mezzi aggressivi, resistenza all'accumulo o alle incrostazioni, semplicità di installazione, stabilità di risposta in condizioni turbolente e idoneità al rilevamento dell'interfaccia. Ciascun criterio viene valutato su una scala relativa dal centro verso l'esterno, dove un'area più ampia indica una caratteristica generale più forte per quella categoria. Questo confronto è inteso come guida concettuale piuttosto che come specifica numerica fissa, poiché le prestazioni effettive dipendono dal modello specifico e dalle condizioni di processo coinvolte.

Gli strumenti di tipo a contatto, rappresentati dall'area ombreggiata più grande nel grafico, mostrano generalmente una valutazione relativa più forte per il rilevamento dell'interfaccia e la stabilità della turbolenza perché la sonda viaggia direttamente attraverso il mezzo ed è meno influenzata dai disturbi superficiali. In particolare, il radar a onda guidata rimane la soluzione di contatto preferita per applicazioni che prevedono schiuma o agitazione, poiché il segnale guidato rimane vicino alla superficie della sonda. Gli strumenti senza contatto, mostrati come l'area ombreggiata più piccola, tendono a essere più favorevoli per la semplicità di installazione e la resistenza alle incrostazioni, poiché il sensore stesso non tocca il mezzo e richiede una pulizia meno frequente in applicazioni appiccicose o cristallizzate. Entrambe le categorie offrono una ragionevole adattabilità ai fluidi aggressivi quando per il processo vengono specificati i materiali bagnati e il design dell'antenna corretti.

In pratica, molti impianti utilizzano una combinazione di strumenti a contatto e senza contatto su diversi recipienti a seconda del mezzo specifico e dei vincoli meccanici di ciascun serbatoio. Ad esempio, un impianto chimico potrebbe utilizzare un radar senza contatto su un serbatoio di stoccaggio di acido solforico concentrato per evitare parti bagnate, mentre potrebbe utilizzare un radar a onda guidata su un reattore con agitatori e schiuma per mantenere la stabilità della misurazione. Il grafico radar aiuta a comprendere che non esiste un'unica categoria "migliore": la scelta ottimale dipende da quali criteri sono più importanti per la vostra specifica applicazione. Questa consapevolezza del compromesso è una parte fondamentale del processo di selezione dello strumento.

Vale anche la pena ricordare che alcuni strumenti di livello moderno possono funzionare sia in modalità a contatto che senza contatto a seconda della configurazione dell'antenna o della sonda, offrendo flessibilità per gli impianti che desiderano standardizzarsi su un'unica piattaforma tecnologica. Tuttavia, questi progetti ibridi sono meno comuni e di solito richiedono un’attenta valutazione delle condizioni del processo prima dell’adozione.

5. Scenari applicativi nei vari settori

Gli strumenti di livello vengono applicati in un'ampia gamma di settori industriali, ciascuno con tipi di recipienti e mezzi misurati caratteristici. Negli impianti petrolchimici, gli strumenti di livello monitorano i serbatoi di stoccaggio di petrolio greggio, petrolio raffinato e acidi o alcali, nonché i livelli dei materiali all'interno dei bollitori di reazione. Nel settore energetico, gli strumenti di livello vengono utilizzati su silos di ceneri, contenitori di carbone grezzo, serbatoi di acqua di desalinizzazione e serbatoi di acqua di condensa. Le operazioni metallurgiche e minerarie utilizzano strumenti di livello per monitorare il livello del minerale, il livello dei liquami e il livello di carica dell'altoforno, mentre gli stabilimenti di cemento e materiali da costruzione li utilizzano per sili di cemento, sili di materie prime, sili di ceneri volanti e sili di aggregati.

Gli impianti di trattamento dell'acqua e di protezione ambientale si affidano a strumenti di livello per i serbatoi delle acque reflue, i serbatoi dell'acqua pulita, i serbatoi di sedimentazione e i serbatoi di dosaggio. Gli impianti di lavorazione di cereali e mangimi utilizzano strumenti di livello nei sili di cereali, di mangime e di farina, mentre gli impianti di lavorazione farmaceutica e alimentare li applicano ai serbatoi di sciroppi, serbatoi di salsa, serbatoi di stoccaggio e serbatoi di reazione. Le operazioni relative ai prodotti chimici per il carbone e al gas naturale utilizzano strumenti di livello su serbatoi di processo, separatori e serbatoi tampone, dove il monitoraggio accurato dell'inventario supporta un funzionamento sicuro e continuo.

Adozione relativa nei vari settori

Il grafico a barre riportato di seguito presenta un'illustrazione generale di come il livello di utilizzo degli strumenti tende a essere distribuito tra i settori industriali rappresentativi, in base alla diversità dei tipi di recipienti e dei punti di processo tipicamente presenti in ciascun settore. Questa illustrazione è qualitativa e intende supportare una comprensione generale di dove vengono comunemente utilizzati gli strumenti di livello, piuttosto che rappresentare statistiche esatte di mercato. I settori con un numero maggiore di serbatoi di stoccaggio e di processo, come quello petrolchimico e dell'energia, mostrano generalmente un'impronta più ampia di punti di misurazione del livello in tutto l'impianto. Settori come quello farmaceutico e della trasformazione alimentare tendono a coinvolgere navi più piccole e più specializzate, con un conseguente impatto applicativo relativamente più ristretto ma comunque significativo.

Come illustrato, le applicazioni petrolchimiche e energetiche generalmente presentano la più ampia gamma di punti di misurazione del livello a causa dell'enorme numero di serbatoi, silos e recipienti di processo presenti in un tipico impianto. Le operazioni metallurgiche e cementizie seguono da vicino, poiché la lavorazione del minerale e i silos dei materiali richiedono un monitoraggio continuo o puntuale lungo tutta la linea di produzione. Gli impianti di trattamento delle acque mostrano un’impronta moderata concentrata attorno a un numero minore di serbatoi critici, mentre i settori dei cereali, dei mangimi, farmaceutico e alimentare tendono ad applicare strumenti di livello in modo più mirato attorno a specifici recipienti di stoccaggio o di reazione. Questo modello generale può aiutare un ingegnere impiantista ad anticipare la portata di un progetto di misurazione del livello quando pianifica un nuovo impianto o ne espande uno esistente.

Xinguo Group Co., Ltd. fornisce strumenti di livello a tutti questi settori, con un portafoglio di prodotti che comprende anche strumenti di temperatura, pressione, flusso e display digitale. L'esperienza dell'azienda in questi diversi settori consente al suo team tecnico di consigliare soluzioni di misurazione del livello adeguate basate sull'esperienza effettiva sul campo piuttosto che sulla sola conoscenza teorica.

6. Linee guida per la selezione

La selezione di uno strumento di livello appropriato generalmente comporta la revisione di diversi fattori meccanici e di processo insieme piuttosto che concentrarsi su una singola specifica. I seguenti punti riassumono le considerazioni generali utilizzate durante un tipico processo di selezione.

1. Stato fisico del mezzo, incluso se si tratta di un liquido, solido, polvere o impasto liquido e se è presente schiuma, polvere o vapore.
2. Intervallo di temperatura e pressione di processo, che influisce sulla selezione del materiale a contatto con il fluido e sulla valutazione meccanica dello strumento.
3. Corrosività o abrasività del mezzo, che influenza la scelta tra tecnologie di rilevamento a contatto e senza contatto.
4. Geometria del recipiente, inclusa altezza, ostruzioni interne come agitatori e posizione dell'ugello utilizzato per il montaggio.
5. Segnale di uscita e protocollo di comunicazione richiesti, come 4-20 mA, Hart o Modbus, per adattarsi al sistema di controllo esistente.
6. Se il punto di misurazione è un monitoraggio continuo del livello o un allarme a punto singolo per la protezione di livello alto o basso.
7. Classificazione dell'area del sito di installazione, che può richiedere una progettazione a prova di esplosione o a sicurezza intrinseca.

L'esame di questi fattori insieme ai disegni del serbatoio e alla scheda tecnica del processo generalmente supporta una selezione più accurata dello strumento e riduce la probabilità di rilavorazioni dopo l'installazione. In molti progetti, un sopralluogo del sito combinato con un esame di impianti esistenti simili fornisce utili punti di riferimento prima che venga confermata la tecnologia finale.

Xinguo Group Co., Ltd. offre supporto tecnico per aiutare i clienti a superare questi criteri di selezione. Con la produzione interna di strumenti di livello, strumenti di temperatura e cavi di controllo, l'azienda può fornire una soluzione coordinata che garantisce la compatibilità tra il sensore di livello, il cavo di segnale e lo strumento ricevente, semplificando l'integrazione complessiva del sistema per l'utente finale.

7. Guida all'installazione e alla manutenzione

Una corretta installazione gioca un ruolo significativo nella stabilità a lungo termine di uno strumento di livello. I sensori radar e a ultrasuoni senza contatto sono generalmente montati lontano dal flusso di riempimento e dalle pareti del serbatoio per ridurre i falsi echi derivanti da spruzzi o riflessioni strutturali. Le sonde radar a onda guidata vengono generalmente installate con una distanza adeguata da ostruzioni interne come serpentine di riscaldamento o pale di agitatori, poiché il contatto tra la sonda e l'attrezzatura in movimento può influenzare la misurazione o danneggiare la sonda nel tempo. Le sonde di capacità e gli interruttori a galleggiante sono solitamente posizionati in base agli specifici punti di allarme alto e basso richiesti dal processo, con attenzione alla turbolenza vicino al punto di riempimento.

La manutenzione ordinaria degli strumenti di livello comprende generalmente l'ispezione visiva periodica dell'alloggiamento del sensore e dei collegamenti dei cavi, la pulizia della superficie di rilevamento dove è probabile che si accumulino accumuli e la verifica del segnale di uscita rispetto a un punto di riferimento noto durante gli arresti programmati. Gli strumenti senza contatto richiedono in genere una pulizia fisica inferiore rispetto alle sonde a contatto, sebbene l'antenna o la superficie del sensore debbano comunque essere controllati periodicamente in ambienti polverosi o con condensa. La registrazione delle condizioni di ciascuno strumento durante le visite di manutenzione ordinaria aiuta a identificare derive o accumuli graduali prima che incidano sul controllo del processo, supportando un funzionamento stabile a lungo termine del punto di misurazione.

Per le sonde radar a onda guidata e capacitive è particolarmente importante verificare la presenza di rivestimenti o ponti tra la sonda e la parete del serbatoio, poiché ciò può causare errori di misurazione. Nei servizi appiccicosi o cristallizzanti, dovrebbero essere stabiliti programmi di pulizia regolari. Xinguo Group Co., Ltd. fornisce consigli di manutenzione per ciascun tipo di strumento in base alle condizioni specifiche del mezzo e del processo, aiutando i clienti a stabilire programmi di manutenzione preventiva efficaci.

8. Contesto della produzione

Gli strumenti di livello sono prodotti come parte di un portafoglio di strumenti più ampio che comprende anche strumenti di temperatura, strumenti di pressione, strumenti di flusso e strumenti con display digitale. Xinguo Group Co., Ltd. sviluppa e produce strumenti di livello insieme alla relativa strumentazione di processo e componenti di controllo dell'automazione, supportando settori quali quello petrolchimico, energetico, metallurgico, del cemento, del trattamento delle acque e della lavorazione alimentare. Gli strumenti di livello di produzione all'interno di una base di produzione di strumentazione e cavi più ampia consentono ai team di ingegneri di coordinare la compatibilità dei cavi di segnale, dei cavi di compensazione e del sistema di controllo insieme allo strumento di livello stesso, il che può semplificare l'integrazione per gli impianti che acquistano più prodotti correlati da un unico fornitore.

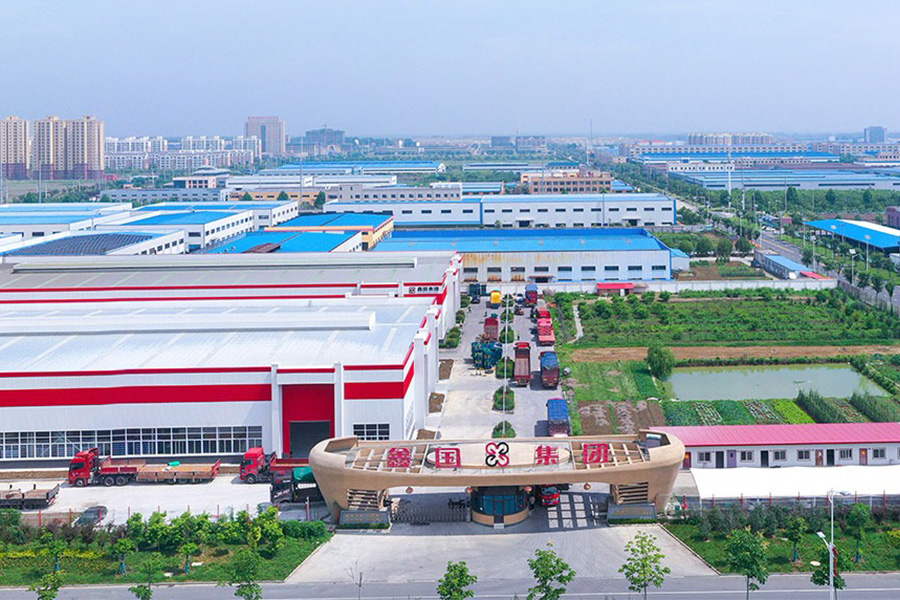

Xinguo Group Co., Ltd. è stata fondata nel 1997 e ha sede nella città di Tianchang, nella provincia di Anhui. Con un capitale sociale di 118 milioni di RMB e un'area produttiva di oltre 60.000 metri quadrati, l'azienda impiega più di 300 persone, tra cui oltre 50 professionisti tecnici. La gamma di prodotti dell'azienda comprende cavi di alimentazione, cavi di controllo, cavi di compensazione, cavi per computer, cavi di segnale, cavi scaldanti MI, cavi con isolamento minerale, nastri per tracciamento termico elettrico, portacavi, apparecchiature di distribuzione ad alta e bassa tensione, sistemi di controllo dell'automazione, valvole per strumenti, valvole per tubazioni, raccordi, strumenti in vetro, attrezzature da laboratorio e leghe di precisione. Questa linea di prodotti completa significa che un cliente che ordina uno strumento di livello può anche ottenere i cavi di collegamento, le valvole di montaggio e i componenti del sistema di controllo necessari dalla stessa fonte, riducendo la complessità dell'approvvigionamento.

L'esperienza dell'azienda nei fili in lega per termocoppie, nei fili di compensazione e nelle leghe di precisione supporta ulteriormente l'affidabilità dei suoi strumenti di livello, poiché questi materiali sono spesso utilizzati nelle sonde e negli elementi di rilevamento dei sensori di livello a contatto. Questa integrazione verticale della produzione dei materiali e dell'assemblaggio degli strumenti contribuisce a garantire qualità e tracciabilità costanti del prodotto. Xinguo Group Co., Ltd. serve clienti nei settori energetico, petrolifero, chimico, metallurgico, dei materiali da costruzione, dei macchinari, alimentare, aerospaziale, delle nuove energie e della ricerca scientifica, con l'impegno a fornire soluzioni di misurazione affidabili supportate da supporto tecnico e assistenza.
