1. Cosa sono Misuratori di portata e come funzionano

I misuratori di portata sono strumenti che misurano la velocità con cui un fluido si muove attraverso una tubazione, un canale o un condotto, o la quantità di fluido che è passata in un dato periodo. All'interno del contatore, una proprietà fisica del fluido in movimento, come la sua velocità, la differenza di pressione che crea o la sua quantità di moto, viene trasformata in un segnale elettrico o meccanico che può essere letto sul posto o rimandato a una sala di controllo. Poiché liquidi, gas e vapore si comportano tutti in modo diverso al variare della pressione e della temperatura, i misuratori di portata sono costruiti attorno a diversi principi fisici, tra cui l'induzione elettromagnetica, la separazione dei vortici, il tempo di transito degli ultrasuoni, la forza di Coriolis e la pressione differenziale.

Su una tipica linea di processo, un misuratore di portata è solitamente posizionato vicino ad altri strumenti sul campo, come trasmettitori di pressione e sensori di temperatura, in modo che le sue letture possano essere confrontate con quanto altro accade nel processo. Quale misuratore di portata si adatta meglio dipende in larga misura da cosa è effettivamente il fluido, da quanto accurata deve essere la lettura e da cosa consente la tubazione stessa in termini di spazio e layout. Quando viene scelto lo strumento giusto per il lavoro, aiuta a mantenere stabile la produzione, supporta la contabilità energetica e offre agli operatori la visibilità su cui fanno affidamento i sistemi di produzione automatizzati e di servizi pubblici.

2. Caratteristiche prestazionali chiave dei misuratori di portata

Ogni misuratore di portata ha una serie di caratteristiche tecniche che determinano se è adatto a un determinato lavoro. Questi sono solitamente elencati nella scheda tecnica dello strumento ed è utile esaminarli insieme piuttosto che uno alla volta, poiché fare bene su un tratto spesso significa rinunciare un po' di terreno su un altro. L'elenco seguente raggruppa i fattori più comunemente controllati durante la selezione del misuratore di portata in due categorie: come funziona lo strumento e come si adatta all'impianto circostante e al sistema di controllo.

(1) Fattori legati alle prestazioni

• Precisione della misurazione : solitamente espressa come percentuale della lettura o del fondo scala, l'accuratezza determina se uno strumento è adatto alla liquidazione delle transazioni, al trasferimento fiscale, al controllo dei processi o al semplice monitoraggio generale.
• Rapporto di portata (rangeability) : l'intervallo tra la portata massima e minima che un contatore può misurare rimanendo entro la precisione dichiarata; un rapporto di portata più ampio consente a uno strumento di coprire più condizioni operative senza sostituirlo.
• Perdita di pressione: alcuni progetti di misuratori di portata creano un'ostruzione nel percorso del flusso, che crea una caduta di pressione che costa energia di pompaggio, mentre i progetti non intrusivi evitano in gran parte questo effetto.
• Adattabilità ai mezzi: quanto bene il design di un determinato sensore gestisce liquidi, gas, vapori, fluidi densi o viscosi, sostanze chimiche corrosive o fluidi che trasportano particelle solide.

(2) Fattori di affidabilità e integrazione

• Segnale di uscita: i formati comuni includono una corrente analogica da 4-20 mA, un'uscita a impulsi e protocolli digitali come RS485 o Modbus, che decidono la facilità con cui il misuratore si collega a un sistema di controllo esistente.
• Requisiti di installazione: il tratto diritto del tubo necessario prima e dopo il contatore, l'orientamento di montaggio e se il tubo rimane completamente riempito influiscono sulla stabilità della lettura e devono corrispondere al sito fisico.
• Affidabilità: quanto bene lo strumento resiste alle interferenze elettromagnetiche, tollera le oscillazioni della temperatura e della pressione ambiente, mantiene il segnale stabile nel tempo e quanta manutenzione necessita durante la sua vita utile.

In breve: l'accuratezza e la rangeability descrivono la precisione e l'ampiezza con cui un misuratore misura, la perdita di pressione e l'adattabilità del mezzo descrivono quanto bene si adatta al processo fisico, mentre il segnale di uscita, le esigenze di installazione e l'affidabilità descrivono quanto bene si adatta al sistema di controllo circostante. Pesarli tutti e sette insieme, invece di concentrarsi su uno solo, è generalmente ciò che porta a un flussometro ben abbinato.

(3) Grafico: deviazione tipica della precisione in base al tipo di flussometro

La tabella seguente allinea diversi tipi comuni di misuratori di portata in base a quanto la loro lettura si discosta in genere dal valore reale. La deviazione della precisione è espressa in percentuale e un numero più piccolo indica una lettura più precisa e precisa. Queste cifre riflettono intervalli di settore comunemente indicati piuttosto che garanzie fisse, poiché le prestazioni reali dipendono ancora dalla qualità dell'installazione, dalle condizioni del fluido e dalla precisione con cui lo strumento è calibrato. Il confronto ha lo scopo di dare un'idea generale di dove ciascun principio di misurazione solitamente si trova sulla scala di precisione. Leggerlo insieme agli altri fattori di selezione in questa pagina aiuta a restringere il campo prima di stabilire una specifica finale.

Come mostra il grafico, i misuratori di portata massica Coriolis di solito si collocano all'estremità più stretta della scala di precisione, con valori di deviazione spesso indicati intorno a ±0,15% , che è uno dei motivi per cui questa tecnologia viene scelta per la misura fiscale e la misurazione di fluidi di alto valore. Seguono i misuratori di portata elettromagnetici e quelli a turbina, entrambi comunemente citati qui accanto ±0,5% , che si adatta al lavoro generale di controllo del processo che necessita ancora di una tolleranza ragionevolmente stretta. I misuratori di portata a ultrasuoni e a vortice tipicamente atterrano in giro ±1,0% deviazione, un livello che copre la maggior parte delle esigenze di monitoraggio industriale e dei servizi pubblici, e i design a ultrasuoni clamp-on lo gestiscono senza mai toccare il fluido. I misuratori di pressione differenziale costruiti attorno a un orifizio tendono a posizionarsi più vicini ±1,5% , che riflette la relazione della radice quadrata tra la differenza di pressione e la velocità del flusso che diventa più pronunciata a portate inferiori. I misuratori ad area variabile, o rotametri, di solito mostrano la deviazione più ampia del gruppo, spesso citato vicino ±2,0% , che va bene per un rapido controllo visivo ma meno adatto per un controllo rigoroso del processo. Vale la pena tenere presente che un valore di precisione significa realmente qualcosa solo una volta abbinato a un rapporto di intervallo definito, poiché un misuratore può sembrare molto preciso al suo punto di flusso nominale mentre funziona male al di fuori di tale intervallo. Scegliere un misuratore di portata semplicemente perché presenta il valore di deviazione pubblicato più basso, senza verificare anche la rangeability, la compatibilità dei fluidi e i vincoli di installazione, spesso porta a una mancata corrispondenza tra lo strumento e il processo effettivo. Per questo motivo, è meglio trattare l’accuratezza come un input tra diversi piuttosto che come un singolo fattore decisivo.

3. Tipi comuni di misuratori di portata e come funzionano ciascuno

I misuratori di portata rientrano in famiglie in base al principio fisico che utilizzano per rilevare il movimento dei fluidi. Ogni famiglia presenta il proprio mix di precisione, compatibilità dei fluidi ed esigenze di installazione, motivo per cui un singolo sito industriale spesso utilizza diversi tipi di misuratori di portata contemporaneamente. Le sottosezioni seguenti illustrano il funzionamento di ciascuno dei tipi più comuni e dove tende ad essere utilizzato.

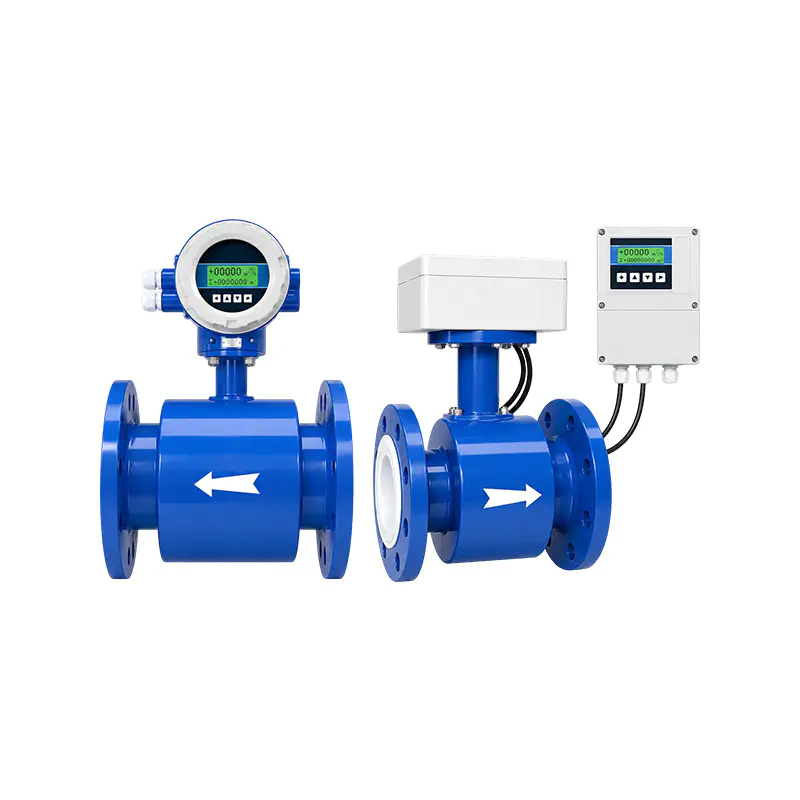

(1) Elettromagnetico Misuratori di portata

I misuratori di portata elettromagnetici funzionano secondo la legge di Faraday sull'induzione elettromagnetica. Attraverso il tubo viene generato un campo magnetico e quando un fluido conduttivo lo attraversa, il fluido induce una piccola tensione misurata dal misuratore. Poiché la tensione è proporzionale alla velocità media del fluido, il misuratore fornisce una lettura lineare su un ampio intervallo di portata senza inserire nulla all'interno del tubo che possa bloccare il flusso. Questo design funziona solo con liquidi elettricamente conduttivi come acqua, acque reflue e molti prodotti chimici di processo e non può essere utilizzato per gas, vapore o fluidi non conduttivi come la maggior parte degli idrocarburi.

(2) Misuratori di portata a turbina

I misuratori di portata a turbina posizionano un piccolo rotore nel percorso del flusso. Il fluido in movimento fa girare il rotore a una velocità che ne segue la velocità e una bobina captatrice rileva la rotazione e la trasforma in un segnale a impulsi. I misuratori a turbina offrono una buona precisione e una risposta rapida per liquidi e gas puliti e a bassa viscosità, ma il rotore in movimento si usura nel tempo e le particelle nel fluido possono ridurre la durata dei cuscinetti o alterare lentamente la lettura.

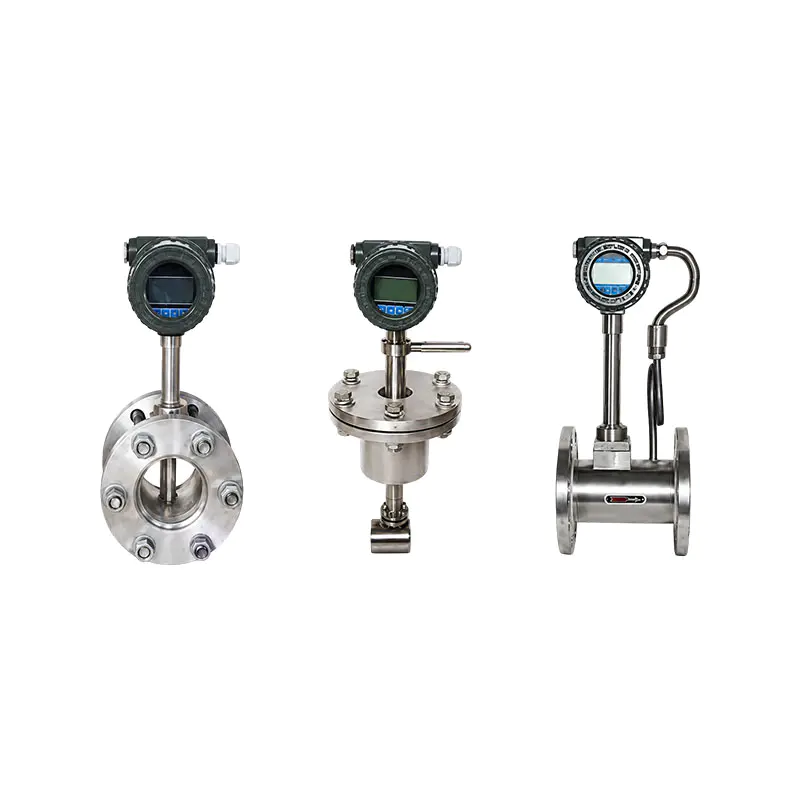

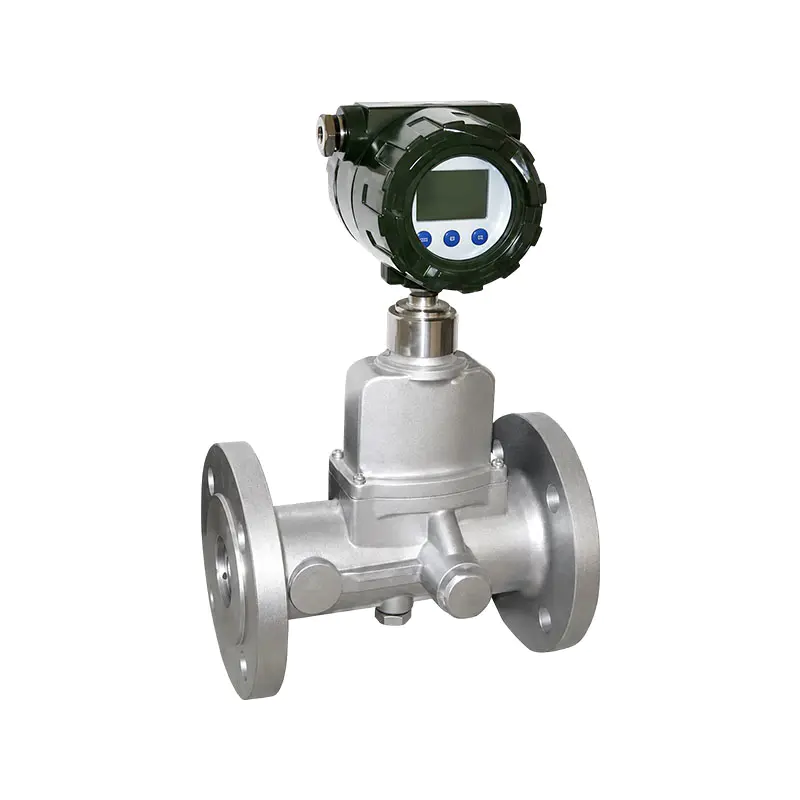

(3) Misuratori di portata a vortice

I misuratori di portata a vortice si basano sull'effetto strada del vortice Karman: un piccolo corpo tozzo posizionato nel percorso del flusso provoca vortici alternati, o vortici, che si staccano a valle ad una frequenza legata alla velocità del flusso. Un sensore rileva la frequenza di spargimento e la converte in una lettura del flusso. I misuratori a vortice non hanno parti mobili, funzionano con liquidi, gas e vapore e gestiscono un intervallo di temperature abbastanza ampio, sebbene necessitino di una velocità di flusso minima per produrre un segnale stabile, il che li rende meno adatti a portate molto basse.

(4) Misuratori di portata ad ultrasuoni

I misuratori di portata a ultrasuoni misurano la piccola differenza nel tempo di percorrenza tra gli impulsi ultrasonici inviati nella direzione del flusso o contro di essa oppure, in alcuni progetti, misurano lo spostamento della frequenza Doppler causato da particelle o bolle trasportate nel fluido. Le versioni a morsetto si montano all'esterno del tubo, quindi possono essere installate o sottoposte a manutenzione senza tagliare la tubazione o interrompere il processo. Questa qualità non invasiva rende i misuratori a ultrasuoni particolarmente adatti per condotte di grande diametro e per siti in cui l'interruzione del processo per installare un contatore sarebbe dannosa.

(5) Misuratori di portata massica Coriolis

I misuratori di portata ad effetto Coriolis misurano direttamente il flusso di massa captando un leggero movimento di torsione, noto come effetto Coriolis, in un tubo vibrante mentre il fluido si muove attraverso di esso. Poiché la lettura si basa sulla massa anziché sul volume, i misuratori Coriolis non sono influenzati dai cambiamenti nella densità, nella pressione o nella temperatura del fluido, il che garantisce una precisione molto elevata. Lo stesso design può misurare contemporaneamente la densità del fluido, motivo per cui è una scelta comune per misure fiscali e misurazioni di fluidi di alto valore, anche se lo strumento tende ad essere più pesante e costoso rispetto ad altri design.

(6) Flussometri a pressione differenziale (piastra con orifizio).

I misuratori di portata a pressione differenziale, molto spesso costruiti attorno a un orifizio, restringono leggermente il percorso del flusso e misurano la caduta di pressione che ciò crea. Poiché la portata è proporzionale alla radice quadrata della differenza di pressione, il design è semplice, ben compreso e funziona con un'ampia gamma di liquidi, gas e vapore puliti, anche se la precisione diminuisce notevolmente a un flusso basso e l'apertura ristretta crea una piccola perdita di pressione permanente.

(7) Misuratori di portata ad area variabile (rotametri)

I misuratori di portata ad area variabile, meglio conosciuti come rotametri, utilizzano un tubo conico di vetro o metallo in cui un piccolo galleggiante sale o scende a seconda della portata, con la posizione del galleggiante letta direttamente su una scala graduata. Poiché non necessita di alimentazione esterna per una lettura visiva di base, questo design è semplice ed economico per il monitoraggio generale, sebbene sia normalmente montato verticalmente e fornisca letture meno precise rispetto alle alternative elettroniche.

(8) Grafico: confronto tipico della rangeability (rapporto di turndown).

La rangeability, a volte chiamata rapporto di turndown, descrive l'ampiezza dell'intervallo di portate che un dato strumento può misurare rimanendo entro la sua precisione nominale. Il grafico seguente mostra i valori tipici di rangeability per i tipi di misuratori di portata sopra trattati, dati come rapporto tra la portata massima e minima che lo strumento può misurare in modo affidabile. Un rapporto più elevato significa che uno strumento può gestire una gamma più ampia di condizioni operative senza dover essere ridimensionato o sostituito. Ciò è particolarmente importante per i processi in cui la portata oscilla notevolmente durante il ciclo di produzione. La rangeability della lettura insieme all'accuratezza fornisce un quadro più completo di come uno strumento resisterà nel lungo periodo.

I misuratori di portata massica Coriolis offrono solitamente la più ampia rangeability del gruppo, con cifre spesso citate fino a 100:1 , che si adatta alla misurazione della massa attraverso la deformazione del tubo rimanendo stabile su un intervallo di flusso molto ampio. I misuratori di portata elettromagnetici e ad ultrasuoni raggiungono entrambi comunemente un turndown vicino 50:1 , fornendo letture stabili su un'ampia finestra operativa senza che siano coinvolte parti in movimento. I misuratori di portata a turbina generalmente restano in giro 20:1 , che è sufficiente per molti lavori di processo generali ma più ristretto rispetto alle opzioni elettromagnetiche o ultrasoniche. I misuratori di vortice in genere atterrano vicino 15:1 , limitato dalla velocità minima necessaria per mantenere in funzione un segnale rilevabile di distacco dei vortici. I rotametri offrono comunemente un turndown 10:1 , va bene per il monitoraggio del flusso costante ma meno flessibile dove le portate variano molto. I misuratori a diaframma di solito mostrano la rangeability più ristretta tra i tipi comuni, spesso citati in giro 4:1 , un risultato diretto della relazione della radice quadrata tra la differenza di pressione e la portata, che fa aumentare rapidamente l'incertezza di misurazione a portata ridotta. Quando si prevede che un processo si svolga in un'ampia gamma di condizioni di flusso, la scelta di uno strumento con range ristretto può lasciare il misuratore in funzione al di fuori del suo intervallo accurato per lunghi periodi di tempo. D'altro canto, specificare una rangeability molto maggiore di quella effettivamente necessaria per un'applicazione stabile e a range ristretto di solito non fa altro che aggiungere costi senza aggiungere vantaggi reali. Far corrispondere la variabilità al modo in cui si comporta effettivamente il processo, piuttosto che impostare per impostazione predefinita il valore più alto, tende a fornire il miglior valore complessivo. Questo è uno dei motivi per cui la selezione del misuratore di portata viene solitamente effettuata insieme allo sguardo ai dati di portata storici o previsti per la tubazione in questione.

(9) Grafico: Confronto multiattributo dei tipi di misuratori di portata selezionati

Oltre alla precisione e alla rangeability, una manciata di altre qualità determinano il modo in cui un misuratore di portata si adatta a una determinata installazione. Il grafico radar riportato di seguito mette a confronto tre tipi ampiamente utilizzati, elettromagnetico, vortice e ad ultrasuoni clamp-on, in cinque qualità: precisione, adattabilità del mezzo, bassa perdita di pressione, semplicità di manutenzione e stabilità del segnale. A ciascuna qualità viene assegnato un punteggio su una scala relativa e un'area ombreggiata più ampia indica una prestazione complessiva più forte nelle cinque dimensioni mostrate. Questo grafico ha lo scopo di supportare un confronto a tutto tondo piuttosto che incoronare una tecnologia come la scelta migliore in ogni situazione. I punti di forza relativi qui indicati dovrebbero sempre essere valutati rispetto alle condizioni specifiche del fluido e del sito del progetto reale.

Il confronto lo dimostra misuratori di portata elettromagnetici ottengono ottimi punteggi in termini di precisione e stabilità del segnale, che si adattano alla relazione lineare e diretta tra tensione indotta e velocità del flusso, mentre ottengono punteggi più moderati sull'adattabilità dei mezzi perché il fluido deve essere elettricamente conduttivo. Non avendo nulla all'interno del tubo che possa bloccare il flusso, ottengono buoni risultati anche in termini di bassa perdita di pressione e l'assenza di parti mobili contribuisce anche alla semplicità di manutenzione. Misuratori di portata a vortice mostrano una distribuzione più uniforme tra tutte e cinque le qualità, solide ma non eccezionali in ciascuna di esse, il che riflette l'ampiezza con cui si applicano a liquidi, gas e vapore senza essere la scelta migliore in nessuna singola categoria. Il piccolo corpo tozzo all'interno del tubo causa una certa perdita di pressione, che lì si presenta come un punteggio moderato. Misuratori di portata ad ultrasuoni clamp-on ottengono risultati particolarmente positivi in termini di adattabilità ai fluidi e bassa perdita di pressione, poiché il montaggio all'esterno del tubo fa sì che il sensore non tocchi mai il fluido e nulla blocchi il percorso del flusso. Anche la semplicità della manutenzione è ottima per i progetti a ultrasuoni, poiché non vi sono parti bagnate da sostituire o pulire nel tempo. Detto questo, i misuratori a ultrasuoni possono perdere parte della stabilità del segnale quando il fluido trasporta bolle di gas o molte particelle solide, poiché ciò interferisce con la misurazione del tempo di transito o Doppler. Questo compromesso è un buon esempio del motivo per cui nessun tipo di flussometro è vincente in ogni situazione; la tecnologia giusta dipende da quale di queste qualità è più importante per una determinata tubazione, fluido e ambiente operativo. I siti che gestiscono un'ampia gamma di fluidi di processo spesso tengono a portata di mano più di una famiglia di misuratori di portata proprio per questo motivo.

4. Dove vengono utilizzati i flussometri

I misuratori di portata sono presenti in quasi tutti i settori industriali in cui un fluido deve essere misurato, controllato o contabilizzato. Il tipo utilizzato in un determinato settore dipende solitamente dalle proprietà del fluido, da quanto accurata deve essere la lettura e da come sono disposte le tubazioni. La tabella seguente fornisce un rapido riferimento per i settori più comuni e i tipi di misurazione di cui generalmente necessitano.

In breve: ciò che questi settori condividono è la necessità di dati di flusso affidabili in un punto specifico del processo, che si tratti di contabilità energetica, controllo di processo o movimentazione igienica dei prodotti, e la famiglia di misuratori di portata che si adatta meglio a ciascun settore di solito deriva da quanto sono conduttivi, puliti e pressurizzati i fluidi del settore.

Grafico: stabilità della misurazione nell'intervallo di portata

Un flussometro raramente mantiene una portata fissa per tutta la sua vita lavorativa; le condizioni del flusso tipicamente cambiano durante un ciclo di produzione. Il grafico a linee seguente mostra come cambia l'errore di misurazione quando la portata passa dal 10% al 100% del fondo scala, confrontando un flussometro elettromagnetico con un misuratore di pressione differenziale con orifizio. Questo confronto riduce la discussione precedente sui principi di misurazione a una differenza pratica e visibile. Vedere questo modello aiuta a spiegare perché alcuni tipi di flussometri vengono scelti per applicazioni in cui le portate rimbalzano. L'asse orizzontale mostra la portata come percentuale del valore di fondo scala dello strumento, mentre l'asse verticale mostra l'errore di misurazione come percentuale.

Il grafico mostra che misuratore di portata elettromagnetico mantiene una linea di errore abbastanza piatta lungo l'intero intervallo di flusso, rimanendo vicino a 0,5%. se funziona al 10% o al 100% del fondo scala. Questa stabilità deriva direttamente dalla relazione lineare tra tensione indotta e velocità del fluido, che non dipende dal quadrato della portata. Il misuratore a piastra con orifizio , al contrario, mostra un chiaro aumento dell'errore man mano che la portata diminuisce, spostandosi da intorno 1,0 per cento a piena scala fino a circa 4,0%. al 10% del fondo scala. Ciò deriva dalla relazione della radice quadrata tra la differenza di pressione e la velocità del flusso, il che significa che un piccolo segnale di pressione a un flusso basso si trasforma in un'incertezza di misura relativamente grande. Per i processi che funzionano costantemente vicino alla portata di progetto, questa differenza potrebbe non avere molta importanza nella pratica, poiché entrambi i tipi di strumenti possono funzionare bene all'interno di una banda operativa ristretta. Ma per i processi con cicli batch, oscillazioni di avvio e arresto o variazioni della domanda stagionale, la portata può trascorrere molto tempo ben al di sotto del punto di progettazione, dove il divario tra questi due approcci di misurazione diventa molto più evidente. Questo è uno dei motivi pratici per cui i misuratori di pressione differenziale sono spesso abbinati a un margine di dimensionamento più ampio o sostituiti con alternative a vortice, a ultrasuoni o elettromagnetiche, in applicazioni in cui la precisione a basso flusso conta davvero. Gli ingegneri che esaminano i dati storici di flusso per una determinata tubazione possono utilizzare un confronto come questo per giudicare se uno strumento di pressione differenziale a basso costo soddisferà le loro esigenze nell'intero intervallo operativo o se vale la pena pagare il costo aggiuntivo di un misuratore elettromagnetico o ultrasonico per prestazioni costanti a basso flusso.

5. Guida alla selezione: cosa considerare quando si sceglie un flussometro

Scegliere il misuratore di portata giusto per una tubazione significa controllare insieme diversi fattori correlati, anziché concentrarsi su una singola specifica come la precisione o il prezzo. I punti seguenti vengono comunemente esaminati durante la specifica, solitamente più o meno nell'ordine mostrato.

1. Compatibilità multimediale : verificare se il fluido è un liquido, gas o vapore, se conduce elettricità e se trasporta particelle, bolle o componenti corrosivi che potrebbero intaccare i materiali del sensore.
2. Precisione and repeatability needs : capire se il lavoro prevede la misura fiscale, un rigido controllo del processo o un monitoraggio generale, poiché ciò restringe rapidamente il campo dei principi di misurazione adeguati.
3. Intervallo di flusso ed esigenze di turndown: esaminare le portate minime e massime previste durante l'intero ciclo operativo, compresi l'avvio, l'arresto e i periodi non di punta, per confermare la rangeability richiesta.
4. Spazio di installazione e tratti diritti del tubo: controllare la lunghezza disponibile del tubo diritto a monte e a valle, l'orientamento di montaggio e se il tubo rimane completamente pieno durante il funzionamento.
5. Tolleranza alla perdita di pressione: stabilire se il processo può assorbire la caduta di pressione dovuta a un'ostruzione in linea o se una progettazione non intrusiva ha più senso per risparmiare energia di pompaggio.
6. Uscita del segnale e protocollo di comunicazione: abbina l'uscita dello strumento, come 4-20 mA, impulsi o un protocollo digitale, a ciò che il sistema di controllo esistente può gestire.
7. Condizioni ambientali: tenere conto della temperatura ambiente, delle vibrazioni, delle interferenze elettromagnetiche e di qualsiasi classificazione delle aree pericolose applicabile al sito di installazione.
8. Capacità di manutenzione a lungo termine: considerare la disponibilità di supporto tecnico, pezzi di ricambio e servizi di calibrazione per tutta la vita utile prevista dello strumento.

In pratica, questi punti raramente vengono valutati uno alla volta, poiché un produttore con un ampio background di strumenti può aiutare ad allinearne diversi contemporaneamente. Xinguo Group Co., Ltd. sviluppa strumenti di temperatura, pressione, livello e flusso come parte di un'unica gamma di prodotti coordinati, il che significa che la guida alla selezione, la scelta dei materiali del sensore e la configurazione dell'uscita del segnale possono essere esaminate insieme anziché come decisioni di acquisto separate. Fondata nel 1997 e con sede nella città di Tianchang, provincia di Anhui, Xinguo Group Co., Ltd. ha costruito un'ampia attività di strumentazione e materiali nel corso di oltre due decenni, con un team tecnico che comprende ingegneri senior e assistenti ingegneri che supportano lo sviluppo del prodotto e il controllo di qualità nelle varie linee di prodotti dell'azienda. Questo tipo di approccio congiunto, supportato da una base produttiva consolidata, tende ad aiutare le strutture che utilizzano più tipi di strumenti lungo un'unica linea di processo e preferiscono mantenere i protocolli di segnale e le pratiche di calibrazione coerenti in tutta la loro strumentazione.

In breve: le esigenze di compatibilità e precisione dei media generalmente restringono innanzitutto il campo, la gamma di flusso e i vincoli di installazione lo restringono ulteriormente e l'uscita del segnale, l'ambiente e il supporto per la manutenzione completano una specifica che si adatta sia al processo che alle esigenze operative a lungo termine della struttura.

6. Panoramica comparativa dei principali tipi di misuratori di portata

La tabella seguente riunisce il principio di funzionamento, la precisione tipica, la rangeability, il comportamento della perdita di pressione e l'idoneità del fluido per i tipi di misuratori di portata trattati in questa pagina. È inteso come riferimento rapido per lo screening in fase iniziale, prima che venga effettuata una revisione tecnica più dettagliata per una tubazione e un fluido specifici.

Come mostra la tabella, nessun singolo tipo di misuratore di portata è in cima in ogni colonna contemporaneamente, il che sottolinea il punto principale di questa pagina: la scelta di uno strumento dipende da quale combinazione di precisione, rangeability, perdita di pressione e compatibilità dei fluidi conta di più per il processo in questione. I siti che gestiscono diversi tipi di fluidi e condizioni di processo in genere tengono a disposizione più di una famiglia di misuratori di portata per soddisfare queste diverse esigenze.

7. Guida all'installazione e alla manutenzione

(1) Pratiche di installazione

Una buona installazione ha un effetto diretto sulla precisione del misuratore di portata, qualunque sia il principio di misurazione sottostante. La maggior parte dei misuratori di portata necessita di un tubo rettilineo minimo prima e dopo il sensore in modo che il profilo di velocità del fluido possa stabilizzarsi prima della misurazione e questo requisito è solitamente più rigoroso per i modelli di turbine e orifizi rispetto ai tipi elettromagnetici o a ultrasuoni. Il tubo deve rimanere completamente pieno nel punto di misurazione, poiché un tubo parzialmente pieno lascia entrare sacche d'aria che alterano la lettura per la maggior parte dei tipi di misuratori di portata. Una corretta messa a terra è molto importante per i misuratori di portata elettromagnetici, poiché le correnti elettriche vaganti nella tubazione potrebbero altrimenti interferire con il minuscolo segnale di tensione indotta. L'isolamento dalle vibrazioni e il montaggio sicuro aiutano a proteggere i sensori di vortici e turbine da stress meccanici che potrebbero influenzarne la calibrazione nel tempo.

(2) Manutenzione ordinaria

La manutenzione ordinaria varia in base al tipo di misuratore di portata, ma solitamente comprende controlli periodici di tutti i componenti bagnati, la verifica della calibrazione dello zero e dell'intervallo e la pulizia di tutte le superfici che entrano in contatto con il fluido di processo. I progetti di turbine e rotametri traggono vantaggio da controlli regolari delle parti mobili, poiché l'usura meccanica è la causa principale della deriva della precisione in questi progetti nel tempo. I misuratori di portata a ultrasuoni elettromagnetici, a vortice e a pinza, nessuno dei quali ha parti mobili nel percorso bagnato, generalmente necessitano di meno manutenzione meccanica, anche se vale comunque la pena controllare l'imbrattamento degli elettrodi nei misuratori elettromagnetici e l'accoppiamento del trasduttore nei misuratori a ultrasuoni. Gli strumenti di pressione differenziale dovrebbero far controllare periodicamente le linee di impulso per eventuali ostruzioni o perdite, poiché queste linee influenzano direttamente il segnale di pressione che raggiunge il trasmettitore.

(3) Indicatori di risoluzione dei problemi

Una discrepanza improvvisa o graduale tra la lettura del flussometro e i fatti noti del processo, come una variazione del livello del serbatoio o una quantità di lotto, è spesso il primo segno che qualcosa non va. Il rumore o l'instabilità del segnale solitamente indica aria intrappolata, cavitazione o interferenze elettromagnetiche provenienti da apparecchiature vicine, mentre una lettura stabile ma errata può indicare incrostazioni del sensore, deriva della calibrazione o un percorso del flusso parzialmente bloccato. Il controllo delle condizioni di installazione rispetto al progetto originale è solitamente il primo passo per la risoluzione dei problemi, prima di toccare qualsiasi impostazione di calibrazione.

In breve: una buona installazione previene molti problemi di precisione prima che si verifichino, l'ispezione di routine rileva precocemente usura o incrostazioni e un chiaro ordine di risoluzione dei problemi, controllando l'installazione prima di toccare la calibrazione, generalmente risolve i problemi di lettura più velocemente.

8. Domande frequenti

Qual è la differenza tra accuratezza e ripetibilità in un misuratore di portata?

L'accuratezza indica quanto la lettura del flussometro corrisponde al valore reale del flusso, solitamente indicato come percentuale della lettura o del fondo scala. La ripetibilità è la coerenza con cui lo strumento fornisce la stessa lettura in condizioni invariate, senza necessariamente dire quanto quella lettura sia vicina al valore reale. Uno strumento può mostrare un'elevata ripetibilità pur mantenendo un offset di calibrazione che ne influenza la precisione complessiva.

È possibile utilizzare un unico tipo di flussometro sia per i liquidi che per i gas?

Alcuni tipi di misuratori di portata, inclusi quelli a vortice e alcuni modelli a pressione differenziale, possono essere utilizzati sia per liquidi che per gas, sebbene il dimensionamento e la calibrazione differiscano tra i due. Altri, come i misuratori di portata elettromagnetici, funzionano solo con liquidi elettricamente conduttivi e non possono essere utilizzati per la misurazione del gas. Vale la pena verificare le specifiche del produttore del fluido previsto prima di finalizzare una scelta.

Con quale frequenza è necessario ricalibrare o ispezionare un flussometro?

Gli intervalli di ricalibrazione dipendono dal tipo di flussometro, dal fluido misurato e dalla criticità dell'applicazione, con molti siti industriali che seguono un programma che varia da annuale a pochi anni. Le richieste di trasferimento della custodia o di reporting normativo di solito seguono un programma di ispezione più frequente rispetto ai punti di monitoraggio dei processi generali. Osservare la deriva storica della calibrazione per un modello di strumento specifico può aiutare a impostare un intervallo ragionevole per un dato sito.

Perché è importante la lunghezza del tubo diritto prima del flussometro?

Curve, valvole e altri raccordi disturbano il profilo di velocità del fluido, creando turbolenze o irregolarità che possono proseguire per una certa distanza a valle. La maggior parte dei misuratori di portata sono calibrati presupponendo un profilo di velocità stabile e uniforme nel punto in cui misurano, quindi un tubo dritto troppo piccolo prima o dopo il misuratore può introdurre errori anche quando lo strumento stesso funziona correttamente.

Cosa causa l'instabilità del segnale nei sistemi di misurazione del flusso?

L'instabilità del segnale spesso deriva da bolle d'aria o gas intrappolate nel servizio liquido, cavitazione vicino a valvole o pompe, interferenze elettromagnetiche provenienti da motori vicini o azionamenti a frequenza variabile o vibrazioni meccaniche che interessano il sensore. Individuare la causa esatta di solito significa controllare le condizioni di installazione, i parametri operativi del processo e l'ambiente elettrico attorno allo strumento.

Xinguo Group Co., Ltd. produce misuratori di portata per requisiti industriali specifici?

Xinguo Group Co., Ltd. sviluppa e produce strumenti di flusso insieme a strumenti di temperatura, pressione e livello, supportando le industrie di processo tra cui energia, petrolchimica, metallurgia e trattamento delle acque. Con radici che risalgono al 1997 e una base produttiva nella città di Tianchang, nella provincia di Anhui, l'azienda produce anche cavi, valvole e relative apparecchiature di automazione utilizzate in questi stessi settori. Questa ampia gamma di prodotti consente di rivedere le esigenze di misurazione del flusso insieme ai relativi requisiti di strumentazione all'interno dello stesso processo di ingegneria, il che può essere utile per le strutture che coordinano più tipi di strumenti in un unico progetto.
