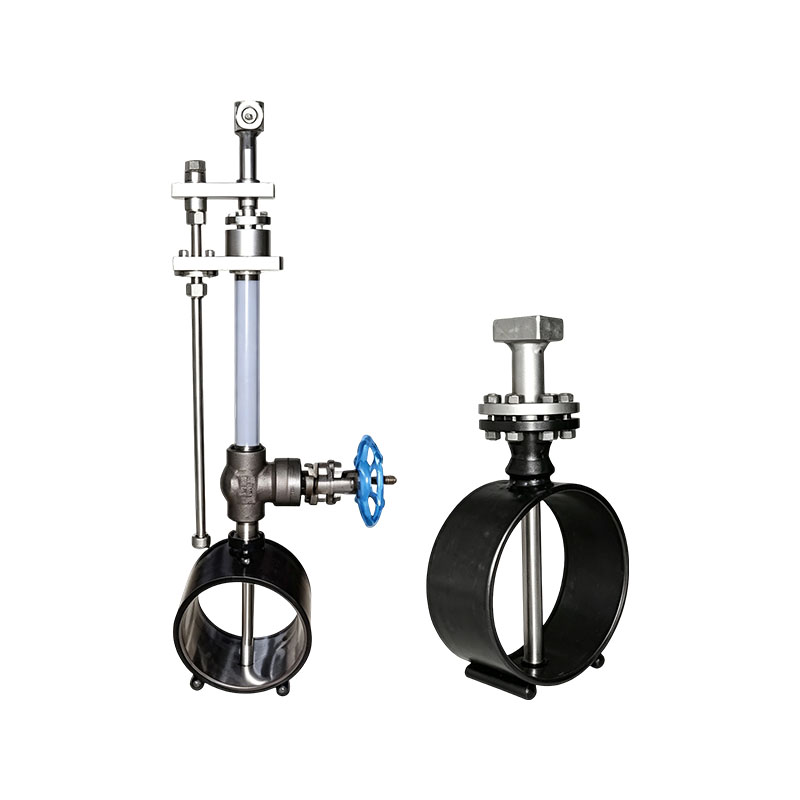

Flussometro dilbar XG-DRB

Il misuratore di portata uniforme XG-DRB Dearbar è un nuovo tipo di misuratore di portata plug-in che utilizza il principio della pressione differenziale per la misurazione del flusso e segue l'equazione di Bernoulli: Q=KxCx radice DP. Attualmente è riconosciuto a livello internazionale come il misuratore di portata più accurato, ripetibile e affidabile per il rilevamento del flusso una tantum. La struttura semplice, la facilità di montaggio e smontaggio, la bassa perdita di pressione e il basso costo di utilizzo e manutenzione ne fanno un misuratore di portata economico e a risparmio energetico che vale la pena promuovere e utilizzare. Soprattutto nel caso di tubazioni con diametro superiore a 200 millimetri, i vantaggi del misuratore di portata a tubo medio sono più evidenti. Ampiamente utilizzato in settori quali quello energetico, metallurgico e petrolchimico.

Principio di funzionamento:
Il misuratore di portata a velocità costante XG-DRB Dearbar misura il flusso attraverso la pressione differenziale generata prima e dopo la sua esclusiva sonda di rilevamento. Quando il fluido scorre attraverso la sonda, nella parte anteriore si genera un'area di distribuzione ad alta pressione, leggermente superiore alla pressione statica della tubazione. Secondo il principio dell'equazione di Bernoulli, la velocità del fluido aumenta mentre scorre attraverso la sonda e si crea un'area di distribuzione a bassa pressione nella parte posteriore della sonda, dove la pressione è leggermente inferiore alla pressione statica della tubazione. Dopo che il fluido a pressione differenziale scorre attraverso la sonda, appaiono dei vortici su entrambi i lati della sonda e viene generato un vuoto parziale nella parte posteriore della sonda. L'alta pressione media nell'area ad alta pressione viene trasferita alla camera a pressione positiva dello strumento di pressione differenziale attraverso il condotto ad alta pressione della sonda; La bassa pressione media nell'area di bassa pressione viene trasmessa alla camera di pressione negativa dello strumento di pressione differenziale attraverso il condotto di bassa pressione della sonda. Lo strumento di pressione differenziale misura la differenza tra l'alta pressione media e la bassa pressione media e, dopo un calcolo della radice quadrata, riflette l'entità della velocità media del flusso del fluido. La velocità media del flusso è proporzionale alla portata e può quindi essere utilizzata per calcolare la portata volumetrica o la portata massica del fluido nella tubazione.

Caratteristiche del prodotto:
1. Supporti applicativi multipli e ampio intervallo di misurazione. Adatto a vari fluidi (gas, liquidi, vapore), con diametri compresi tra 38 mm e 15000 mm, una pressione massima di 40 MPa e una temperatura massima di 550 ° C o superiore. Quando richiesto può garantire anche ± 0,1%, particolarmente indicato per il controllo di processi industriali;
2. Struttura semplice e peso leggero;
3. Facile da installare e smontare, a basso costo e può essere installato e mantenuto online;
4. Requisiti bassi per le sezioni di tubo diritte. Il requisito relativo alla lunghezza della sezione di tubo diritta è relativamente basso rispetto alla piastra con orifizio, generalmente da circa 10 a 25 volte il diametro;
5. Bassa perdita di pressione e notevole risparmio energetico. La perdita di pressione irrecuperabile è compresa tra il 2% e il 15% della perdita di pressione del segnale, ovvero solo un decimo della perdita di pressione irrecuperabile dei misuratori di portata ad orifizio comunemente utilizzati. Il costo operativo annuale è compreso tra 1/40 e 1/50 dell'orifizio;
6. Coefficiente del fluido costante (K), segnale di misurazione stabile e piccole fluttuazioni;
7. Alta precisione e buona stabilità a lungo termine;
8. La misurazione della pressione della sonda stessa è antibloccaggio e la sonda è progettata con una struttura monopezzo a doppia cavità ad alta resistenza;
9. Interfaccia uomo-macchina amichevole, testa del misuratore LCD ruotabile a 360 gradi; Può visualizzare la portata istantanea, la portata cumulativa, la percentuale del grafico a barre, ecc.

Principali aree di applicazione:
1. Misura dell'aria primaria e secondaria nelle centrali elettriche
2. Misurazione del gas di altoforno;
3. Misurazione di etano, etilene, gas naturale, ecc;
4. Misurazione di gas, azoto, ossigeno, ecc;
5. Misurazione dell'aria compressa:
6. Misura di vapore saturo, vapore ad alta e bassa pressione:
7. Misurazione dell'acqua del rubinetto, dell'acqua circolante, ecc.
