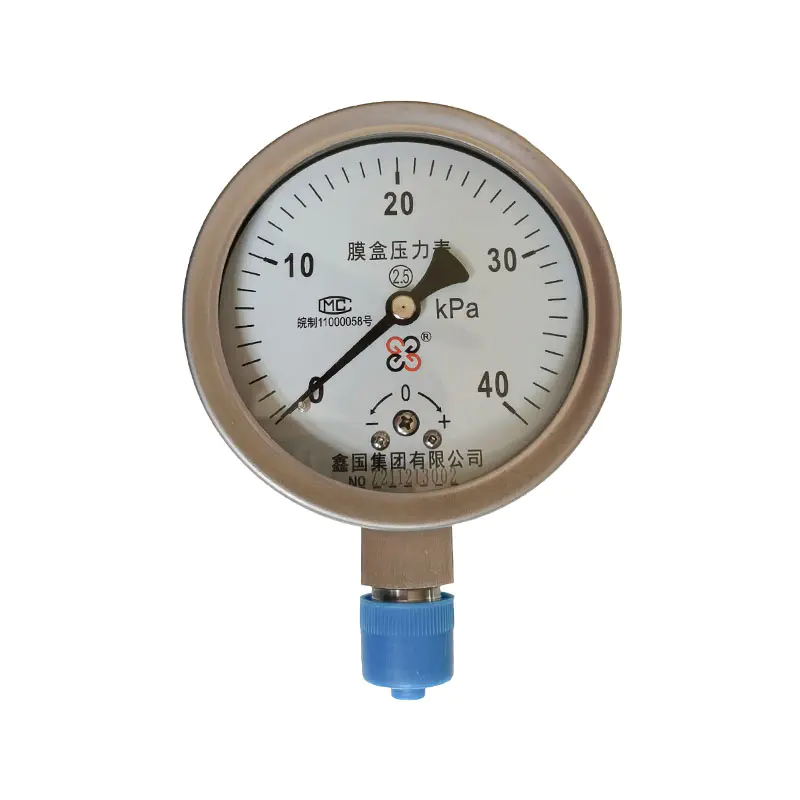

XG/YE-100, manometro con scatola a membrana serie 150

Il manometro con scatola a membrana serie XG/YE-100、150 è un manometro meccanico locale che indica la micropressione che utilizza una scatola a membrana ondulata come elemento di rilevamento della pressione. Il diametro del calibro è diviso in due specifiche: Φ 100 mm e Φ 150 mm. Facendo affidamento sulla scatola della pellicola ondulata per generare uno spostamento elastico sotto pressione, lo spostamento viene amplificato dal meccanismo di trasmissione dell'ingranaggio a leva e il puntatore viene azionato per ottenere la micropressione in loco, la pressione negativa e la visualizzazione della pressione positiva e negativa. La versione ordinaria della scatola del film liquido e del giunto sono realizzati in lega di rame-stagno; Il suffisso - B è la versione in acciaio inossidabile e le parti riceventi il ​​liquido sono sostituite con materiale in acciaio inossidabile; Configurazione del contatto elettrico espandibile resistente agli urti e assistito magneticamente, adatto per misurare la micropressione del gas e la pressione negativa senza pericolo di esplosione, comunemente utilizzato nella ventilazione di caldaie, gas, forni, ventole per la rimozione della polvere e altre condizioni di lavoro.

Vantaggi del prodotto :
1. La sensibilità della misurazione della micropressione è elevata e l'elemento di rilevamento della pressione della scatola della membrana è sensibile a piccole variazioni di pressione, rendendolo particolarmente adatto per scenari di misurazione di gas a micropressione e a bassa pressione.
2. Eccellenti prestazioni di tenuta all'aria, struttura di tenuta saldata, perdite anti-gas, comunemente utilizzate per il monitoraggio della pressione del gas come pressione dell'aria del forno, gas, ventilazione, ecc.
3. Struttura leggera e stabile, struttura interna semplice, resistenza al sovraccarico superiore rispetto ad alcuni strumenti con tubo a molla e basso tasso di guasto giornaliero.
4. La configurazione opzionale è ricca e può essere realizzata in versioni con contatti elettrici in acciaio inossidabile, resistenti agli urti e con assistenza magnetica per ottenere l'interblocco degli allarmi in loco. L'interfaccia è diversificata e facile da installare ed eseguire il debug.

Principali punti di vendita:
1. Misurazione sensibile della micropressione, elemento sensibile alla pressione della scatola a membrana, esperto nel rilevamento di gas a bassa pressione e micropressione, risposta rapida a piccole variazioni di pressione.
2. Buona tenuta all'aria, struttura di tenuta saldata, perdite di gas non sono facili, adatte a condizioni di lavoro del gas come pressione del vento, gas, ventilazione del forno, ecc.
3. Struttura semplice con un basso tasso di guasto, in grado di sopportare determinati sovraccarichi, leggera e affidabile per un funzionamento a lungo termine.
4. Sono disponibili molteplici configurazioni, che supportano stili di contatto elettrico in acciaio inossidabile, resistenti agli urti e magnetici per ottenere il controllo dell'interblocco dell'allarme di pressione.
5. Facilità di installazione e manutenzione, specifiche di interfaccia complete, facile smontaggio e sostituzione, ampiamente compatibile con vari tipi di ventilatori, caldaie e apparecchiature a gas.

Contattaci
PRECV：XG／YA -100, manometro per ammoniaca serie 150SUCC：Manometro con scatola a membrana in acciaio inossidabile XG/YE-100B
Domande frequenti Specifiche delle prestazioni

Q1: È possibile utilizzare un manometro a soffietto per misurare fluidi liquidi?
A: Utilizzato principalmente per misurare la micropressione e la bassa pressione del gas; non è consigliato per misurare liquidi. Il liquido che entra nella cavità della scatola della membrana può facilmente causare corrosione interna e deriva zero; Si consiglia di utilizzare manometri a membrana o con tubo a molla per la misurazione di fluidi liquidi.

Q2: Perché la gamma del manometro a soffietto è così piccola? Può misurare l'alta pressione?
R: La scatola della membrana è un elemento sensibile alla pressione a pareti sottili, adatto solo per micropressione e bassa pressione. L'alta pressione può causare la deformazione permanente della scatola della membrana e il guasto dello strumento; Si prega di utilizzare un manometro con tubo a molla per condizioni di alta pressione.

Q3: Come scegliere tra una scatola a membrana normale e un manometro con scatola a membrana in acciaio inossidabile?
A: Il componente di sovracorrente della scatola del diaframma ordinario è realizzato in lega di rame, adatto per gas secchi e non corrosivi; Se è presente gas debolmente corrosivo e un ambiente umido, è possibile selezionare direttamente un manometro con scatola a membrana in acciaio inossidabile per migliorare la durata anticorrosione.

Q4: Quali sono le ragioni per cui il puntatore non ritorna a zero e per una misurazione imprecisa?
R: Cause principali: impatto da sovrapressione, gas corrosivo che corrode la scatola della membrana, frequenti fluttuazioni di pressione. Non sovraccaricare, scegliere l'acciaio inossidabile per fluidi corrosivi, controllare regolarmente il punto zero e sostituire immediatamente lo strumento quando la scatola della membrana è gravemente deformata.

Campo scala e classe di precisione

Modello Intervallo scala (kPa) Classe di precisione Peso (kg)
Pressione relativa Pressione negativa Pressione composta
XG-YE-100 XG-YE-150 0~1.6 -1,6~0 -0,8~0,8 2.5 0.5
0~2,5 -2,5~0 -1.2~1.2
0~4 -4~0 -2~2
0~6 -6~0 -3~3
0~10 -10~0 -5~5
0~16 -16~0 -8~8
0~25 -25~0 -12~12
0~40 -40~0 -20~20

Posizione operativa e ambiente: lo strumento deve essere montato verticalmente. Temperatura ambiente operativa: -25~55℃, umidità relativa ≤80%. L'aria circostante non deve contenere gas nocivi che corrodono lo strumento.
Effetto della temperatura: quando la temperatura operativa si discosta da 20 ±5 ℃, l'errore di temperatura aggiuntivo non deve superare lo 0,4%/10 ℃.
