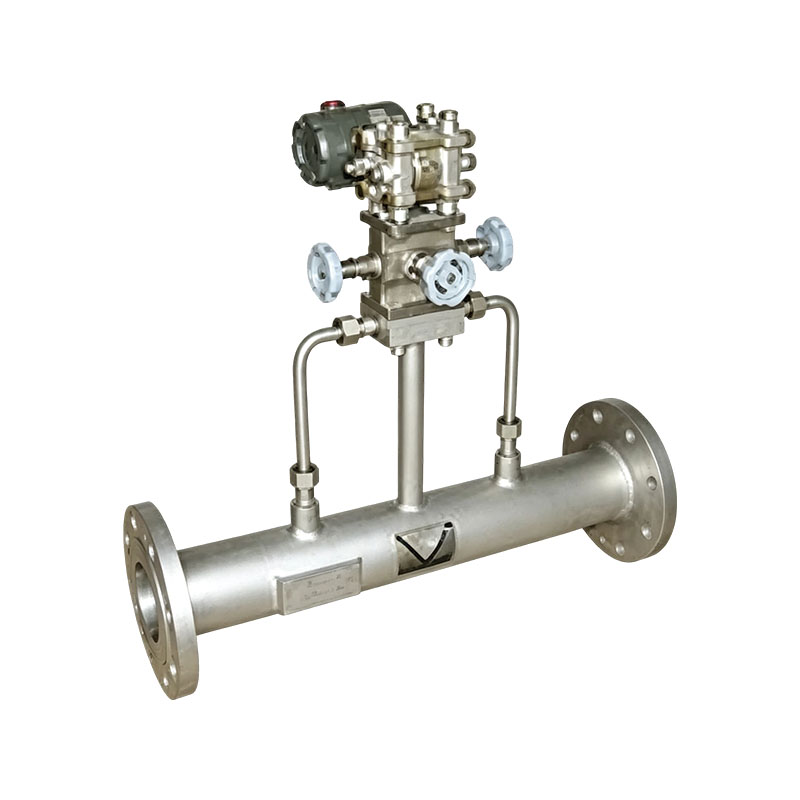

Flussometro a cuneo serie XG-LX

Il sistema di misuratori di portata a cuneo XG-LX è il sistema di strumenti di flusso a pressione differenziale di ultima generazione della nostra azienda. Soddisfa i requisiti di misurazione della maggior parte dei fluidi, inclusi liquidi puliti, gas e vapore. È particolarmente adatto per misurare fluidi difficili da misurare con i misuratori di portata tradizionali, come pasta di legno, liquami, fanghi d'olio, olio combustibile, olio residuo, catrame di carbone e altri fluidi e sospensioni ad alta viscosità soggetti a cristallizzazione e sporco. Pertanto, i sistemi di misuratori di portata a cuneo sono ampiamente utilizzati per misurare mezzi ad alta viscosità e con basso numero di Reynolds in settori quali quello petrolifero, chimico, energetico e dell'industria leggera.

Caratteristiche del prodotto:
1. L'uso di componenti di flusso a forma di "V" può eliminare le aree stagnanti e prevenire ostruzioni nel sistema.
2. Il numero di Reynolds ha una vasta gamma di applicazioni e, anche con un numero di Reynolds pari a 500, mantiene ancora una relazione quadrata tra pressione differenziale e portata.
3. Facile da installare, utilizzare e mantenere.
4. Elevata precisione di misurazione, incertezza estesa della calibrazione del flusso: ± 0,5% ~ ± 0,2% (calibrazione dell'acqua o calibrazione dell'olio).
5. La stabilità a lungo termine è buona, elogiata dagli utenti come uno strumento a tasso di fallimento pari a zero.
6. Contatore di tipo split una tantum; la sostituzione del cuneo (al centro) può espandere la gamma.
7. Stili diversi:
Tipo normale: nell'intervallo 1:10, l'errore non lineare del coefficiente di flusso è ≤± 1%.
Tipo ad alte prestazioni: l'incertezza di espansione della calibrazione del flusso nell'intervallo di 1:3 è ± 0,5%~± 0,2%.
8. Il valore di allarme di sovrapressione e il valore di allarme di bassa pressione possono essere impostati in base alla situazione di pressione in loco. Quando durante l'uso si verificano situazioni di sovrapressione o bassa pressione, lo strumento emetterà automaticamente un suono e accenderà un allarme, prevenendo efficacemente incidenti di sicurezza della produzione causati dalla sovrapressione.

Settore applicativo:
1. Industria petrolchimica: misurazione di mezzi ad alta viscosità e particolati come petrolio greggio, olio pesante, olio residuo, fanghi di carbone, ecc.; è uno strumento di strozzamento comunemente usato nelle apparecchiature di raffinazione.
2. Miniere metallurgiche: utilizzate per misurare i liquami, l'acqua di lavaggio del carbone e il gas di altoforno/cokeria; adatto per condizioni di lavoro con elevata polvere e particelle solide.
3. Energia termica elettrica: monitoraggio del combustibile per caldaie, dei fanghi di desolforazione e del flusso d'acqua delle ceneri, in grado di resistere alle alte temperature e ai fluidi sporchi.
4. Trattamento delle acque ambientali: misurazione delle acque reflue, del reflusso di fanghi e delle acque reflue contenenti impurità, con una struttura autospurgante a cuneo che non è soggetta alla deposizione di fanghi.

Contattaci
PRECV：Nessun articolo precedenteSUCC：Flussometro dilbar XG-DRB
Domande frequenti Specifiche delle prestazioni

Q1: Qual è il principio di un misuratore di portata a cuneo e qual è il suo più grande vantaggio?
A: Appartenente al flussometro con strozzamento della pressione differenziale, il fluido scorre attraverso un blocco a cuneo a forma di V nella tubazione e viene generata una pressione differenziale prima e dopo il blocco a cuneo. La portata viene calcolata in base alla pressione differenziale. Vantaggi principali: nessun angolo morto, effetto autolavante, esperto nella misurazione di mezzi sporchi ad alta viscosità e contenenti particelle solide, misurazione stabile anche a bassi numeri di Reynolds e supporto per il rilevamento del flusso bidirezionale.

Q2: Quali sono i requisiti per la sezione di tubo diritta di un misuratore di portata a cuneo?
A: Richiede una lunghezza inferiore all'orifizio, generalmente 5D nella parte anteriore e 3D nella parte posteriore (D è il diametro interno della tubazione); Gomiti, valvole e riduttori possono disturbare il campo di flusso, quindi cerca di evitarli il più possibile; Durante l'installazione, gli angoli appuntiti dei cunei devono essere rivolti verso il basso per garantire un flusso regolare di particelle solide ed evitarne l'accumulo.

D3: In quali circostanze la misurazione del traffico è imprecisa?
R: Motivi comuni: ① Blocco, accumulo di fluido e perdita dei tubi in pressione; ② L'usura e il ridimensionamento del cuneo modificano l'area di strozzamento; ③ La portata del trasmettitore e la configurazione dei parametri della radice quadrata non sono corretti; ④ La viscosità del mezzo differisce significativamente dalle condizioni di calibrazione. Dare priorità al controllo della tenuta della tubazione di impulso e dei parametri del trasmettitore.

Q4: Il misuratore di portata a cuneo necessita di una manutenzione regolare?
R: Nessuna parte in movimento, manutenzione giornaliera ridotta. Si consiglia di soffiare e pulire regolarmente la tubazione in pressione in condizioni di presenza di solidi/elevata polvere; Aprire la valvola di bilanciamento del gruppo a tre valvole per proteggere il trasmettitore durante lo spegnimento a lungo termine; Quando si soffia la tubazione, è necessario rimuovere il flussometro per evitare che le scorie di saldatura graffino la superficie del blocco a cuneo compromettendone la precisione.

Specifiche prestazionali: (Per dimensioni superiori a DN300, contattare la nostra azienda)

Modello Diametro nominale (mm) Rapporto cuneo h/D Intervallo di flusso (m³/h) Lunghezza (mm) Pressione di esercizio (MPa) Temperatura media (℃) Precisione della calibrazione dell'acqua (o calibrazione dell'olio) Norma della flangia
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3~33 700 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6~75 800 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17~100 800 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45~310 1000 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68-460 1000 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155-1225 1200 0,2 ~ 14 -20~300 0,2% / 0,5% GB9113-88
