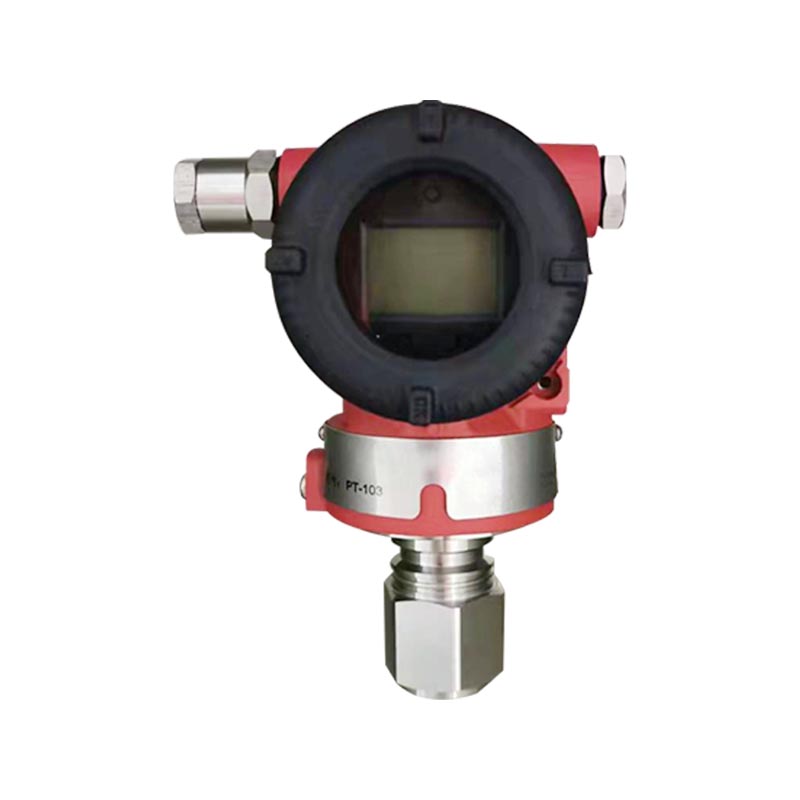

XG3051T Trasmettitore di pressione differenziale/pressione assoluta

Introduzione al prodotto:
XG3051T è un trasmettitore di pressione intelligente a connessione diretta serie 3051T, disponibile in due tipi: pressione relativa e pressione assoluta; Adozione di rilevamento capacitivo, diaframma 316L, uscita HART 4-20 mA, alimentazione 24 V CC, precisione 0,075-0,15% FS, LCD opzionale, supporto calibrazione locale/manuale, guscio antideflagrante, protezione IP65, ampia copertura, resistenza agli urti, buona stabilità a lungo termine, installato direttamente nelle tubazioni di processo, senza necessità di accessori di pressione.

Principali applicazioni:
Misurare la pressione di gas, liquidi e vapori; Utilizzato nelle reti petrolchimiche, chimiche, energetiche, metallurgiche, di trattamento delle acque e di oleodotti e gasdotti; il tipo a pressione assoluta è adatto per condizioni di vuoto, pressione negativa, distillazione e distillazione; la pressione relativa viene utilizzata per monitorare la pressione delle condutture ordinarie e delle aree dei serbatoi ed è collegata ai sistemi di controllo DCS/PLC.

Contattaci
PRECV：XG3051T Trasmettitore remoto di pressione differenziale/pressione assolutaSUCC：Nessun articolo successivo
Domande frequenti Specifiche delle prestazioni Specifiche funzionali Installazione Istruzioni per la connessione al processo Specifiche fisiche
Q1: Come distinguere tra i modelli a pressione relativa e a pressione assoluta XG3051T e possono essere utilizzati in modo intercambiabile?
R: La pressione relativa si basa sulla pressione atmosferica locale e la pressione assoluta si basa sul vuoto assoluto. I soffietti hardware sono diversi e non possono essere direttamente intercambiati; il tipo a pressione assoluta è preferito per le condizioni di funzionamento con vuoto, mentre il tipo a pressione relativa è preferito per la normale pressione della tubazione.

Q2: Il segnale di uscita è 4-20 mA. Supporta il protocollo HART?
R: XG3051T viene fornito di serie con HART 4-20 mA, che può essere regolato manualmente per i parametri, oppure è possibile selezionare una testina LCD locale per visualizzare i valori di pressione localmente.

Q3: Il mezzo può entrare direttamente in contatto con il diaframma del trasmettitore e con quale materiale è in contatto?
A: Il mezzo della struttura di connessione diretta entra direttamente in contatto con il diaframma e il diaframma standard è in acciaio inossidabile 316L; I mezzi fortemente corrosivi richiedono la conferma preventiva delle condizioni operative e la selezione di materiali speciali per la membrana.

Q4: Quali sono le ragioni più comuni per il guasto dell'uscita del trasmettitore e il salto numerico?
R: Innanzitutto, controlla se l'alimentazione a 24 V è normale e se ci sono collegamenti allentati nel cablaggio; In secondo luogo, indagare sull'impatto e sul blocco dei mezzi di processo; Reimpostare e calibrare nuovamente con il controller HART e controllare l'impostazione dell'intervallo per eventuali anomalie.

Q5: Per quali ambienti e livelli a prova di esplosione è adatto XG3051T?
A: Livello di protezione IP65, supporta la selezione a prova di esplosione; Adatto per applicazioni petrolchimiche, chimiche, di trattamento delle acque, di energia e altre applicazioni in loco; Evitare temperature elevate che superino l'intervallo e ambienti con forti vibrazioni e la temperatura media non deve superare l'intervallo delle specifiche del prodotto.

Precisione di riferimento per la regolazione dell'intervallo
(Incluse linearità su base zero, isteresi e ripetibilità)±0,075%Se TD>10 (TD = intervallo massimo/intervallo regolato), quindi:±(0,0075 × TD)%

Effetto della temperatura ambiente
Codice intervallo Effetto totale a -20℃ ~ 65℃
B/L ±(0,30×TD 0,20)%×Campo
Altri ±(0,20×TD 0,10)%×Campo
Codice intervallo Effetto totale a -40℃ ~ -20℃ e 65℃ ~ 85℃
B/L ±(0,30×TD 0,20)%×Campo
Altri ±(0,20×TD 0,10)%×Campo

Effetto fuori portata
±0,075% x intervallo

Stabilità a lungo termine

Codice intervallo Effetto (deriva)
B/L ±0,2%×Campo / 1 anno
Altri ±0,1%×Campo / 1 anno


Effetto dell'alimentazione
±0,001%/10 V (12～42 V CC), trascurabile

Intervallo e intervallo di misurazione (pressione relativa XG3051T)
Codice intervallo Digitare kPa barrara
B Gamma 0,6~6 6~60 mbar
Durata -6~6 -60~60mbar
C Gamma 2~40 0,02~0,4
Durata -40~40 -0,4~0,4
D Gamma 2,5~250 0,025~2,5
Durata -100~250 -1~2,5
F Gamma 30~3000 0,3~30
Durata -100~3000 -1~30
G Gamma 0,1~10MPa 1~100
Durata -0,1~10MPa -1~100
H Gamma 0,21~21MPa 2.1~210
Durata -0,1~21MPa -1~210
I Gamma 0,4~40MPa 4~400
Durata -0,1~40MPa -1~400
J Gamma 0,6~60 MPa 6~600
Durata -0,1~60MPa -1~600


Gamma and Measureme Intervallo nt (XG3051T-pressione assoluta）

Codice intervallo Digitare kPa barrara
L Gamma 2~40 0,02~0,4
Durata 0~40 0~0,4
M Gamma 2,5~250 0,025~2,5
Durata 0~250 0~2,5
O Gamma 30~3000 0,3~30
Durata 0~3000 0~30
Articolo Descrizione
Gamma Limits Può essere regolato arbitrariamente entro i limiti superiore e inferiore dell'intervallo. Si consiglia di selezionare il codice di gamma con il rapporto di turndown più basso possibile per ottimizzare le caratteristiche prestazionali.
Impostazione zero Zero e span possono essere regolati su qualsiasi valore all'interno del campo di misura specificato nella tabella, a condizione che: Span calibrato ≥ Span minimo.
Effetto della posizione di montaggio La modifica della posizione di montaggio parallela alla superficie della membrana non causerà una deriva dello zero. Per una deviazione della posizione di montaggio superiore a 90° rispetto alla superficie della membrana: il campo C presenta una deriva dello zero <0,25 kPa; altri intervalli mostrano una deriva dello zero <0,15 kPa. Tutte le derive dello zero possono essere corrette mediante la regolazione del punto zero. Nessun effetto arco.
Uscita 2 fili, 4‑20 mA CC. Comunicazione digitale HART opzionale. Uscita lineare o radice quadrata selezionabile.
Uscita signal limits: Imin=3.9 mA, Imax=20.5 mA
Corrente di allarme Allarme basso (minimo): 3,7 mA
Allarme alto (massimo): 21 mA
Modalità nessun allarme (mantenimento): mantiene il valore corrente valido prima del guasto
Allarme predefinito in fabbrica: modalità allarme massimo
Tempo di risposta Costante di smorzamento dell'amplificatore: 0,1 s; Costante di tempo del sensore: 0,1‑1,6 s (dipende dalla portata e dal rapporto di turndown). Costante di tempo regolabile aggiuntiva: 0,1‑60 s.
Tempo di riscaldamento ＜15 secondi
Temperatura ambiente −40~85°C
−20~65°C (con LCD e anello di tenuta FKM)
Temperatura di stoccaggio/trasporto −50~85°C
−40~85°C (with LCD)
Limiti di pressione Dal vuoto fino alla portata massima.


Limite di sovraccarico:

Gamma 6kPa 40kPa 250kPa 3MPa
Codice (B) (C/L) (D/M) (F/O)
Limite di sovraccarico 0,2MPa 1MPa 4MPa 16MPa
Gamma 10 MPa 21MPa 40MPa 60MPa
Codice (H) (io) (io) (K)
Limite di sovraccarico 20MPa 50MPa 50MPa 70MPa


Compatibilità elettromagnetica (EMC)
Vedere la pagina successiva, Appendice EMC'

Condizioni di alimentazione e carico
La tensione di alimentazione è 24V,R ≤ (Us-12V)/Imax k
dove Imax=23 mA
Tensione di alimentazione massima: 42 V CC
Intervallo di carico della comunicazione digitale: 230~600Ω

Collegamento elettrico
Pressacavo M20×1,5; terminali adatti per conduttori da 0,5~2,5mm².

Connessione al processo
Connessione al processo standard: filettatura interna NPT 1/2. Adattatori disponibili per filettatura esterna NPT 1/2, G1/2, M20×1,5 e porta per vuoto KF16.

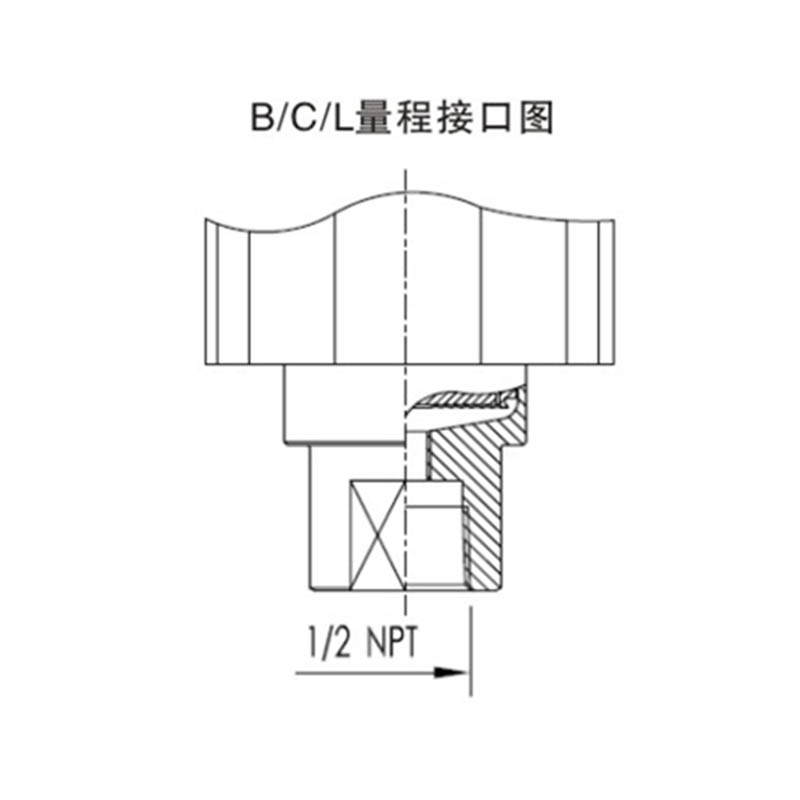

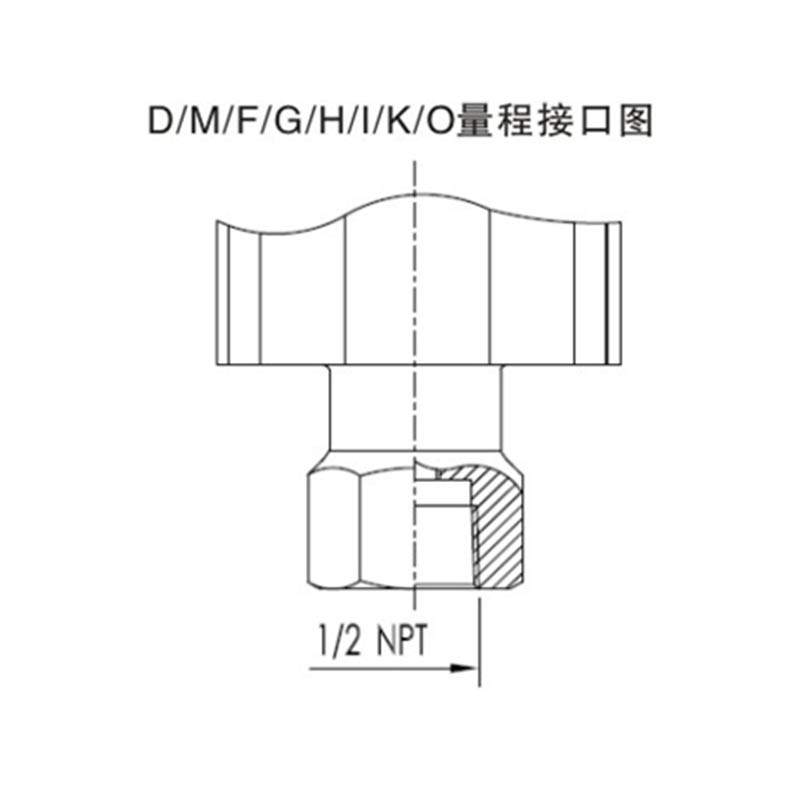

Descrizione della connessione al processo (codice 1)
Formato standard (codice 1)
100064-Mjut 100054-1-6F2j
Modulo di interfaccia derivativa
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabella codici modello e specifiche

Selezione del trasmettitore di pressione 3051T
1 G Pressione relativa
A Pressione assoluta
2 Precisione Uscita
U Errore di base ±0,04% 4‑20 mA con comunicazione HART
B Errore di base ±0,075% 4‑20 mA con comunicazione HART
A Errore di base ±0,05% 4‑20 mA con comunicazione HART
C Errore di base ±0,01% 4‑20 mA con comunicazione HART
N Uscita analogica 4‑20 mA
3 Pressione relativa
B 0‑0,6 kPa ~ 6 kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60 mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5 kPa ~ 250 kPa / (0‑0,25 ~ 25 mH₂O) / (0‑25 ~ 2500 mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0,3 ~ 30bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bar)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bar)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Solo pressione assoluta
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Solo pressione assoluta
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bar). Solo pressione assoluta
4 Materiale della membrana/fluido di riempimento
A Acciaio inossidabile 316L/olio al silicone
B Acciaio inossidabile 316L/olio fluorurato
C Hastelloy C/olio siliconico
D Hastelloy C/olio fluorurato
5 Connessione al processo
1 Filettatura interna da 1/2" NPT

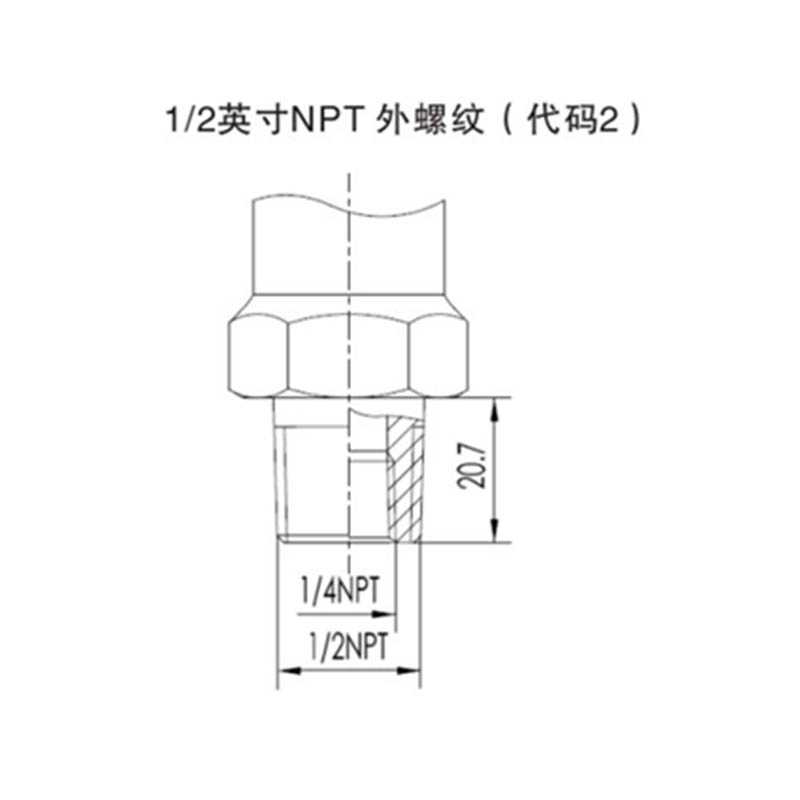

2 Filettatura esterna 1/2" NPT (con 1/4" NPT interno)

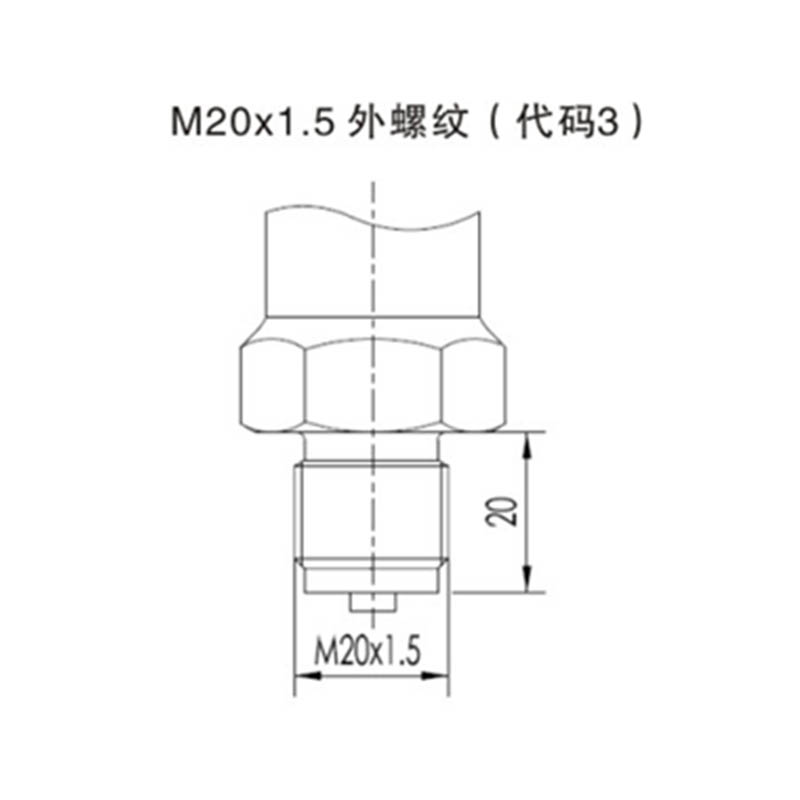

3 Filettatura esterna M20×1,5

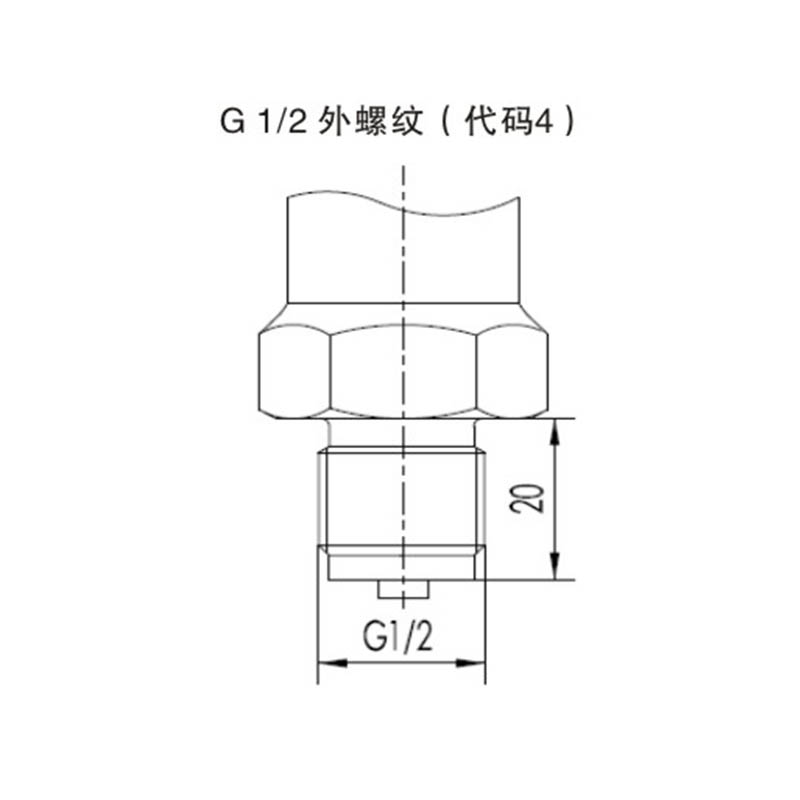

4 Filettatura esterna G1/2

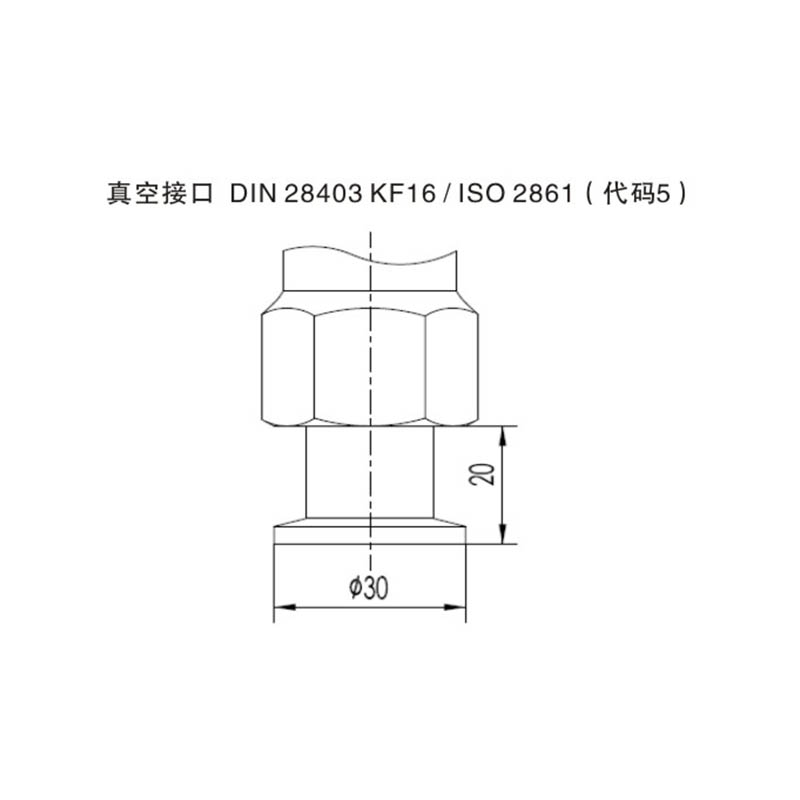

5 Attacco per vuoto DIN 28403 KF16 / ISO 2861

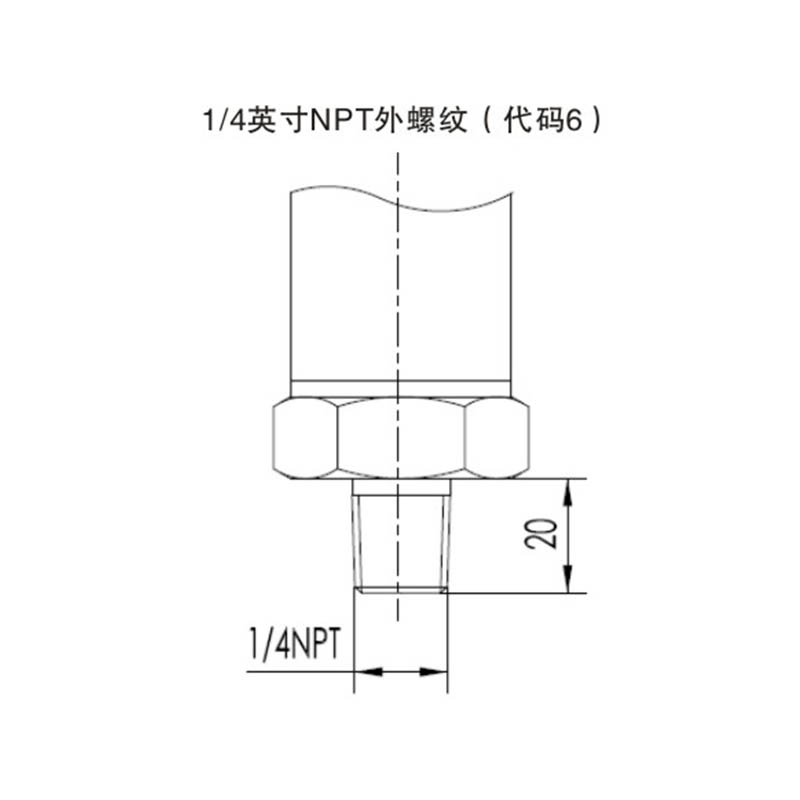

6 Filettatura esterna da 1/4" NPT
6 Funzione speciale
N Nessuno
P Protezione contro i fulmini
O Trattamento senza olio (per la misurazione dell'ossigeno: riempimento con olio fluorurato, anello di tenuta FKM, <6 MPa, <60 °C)
7 Staffa di montaggio
N Nessuno
1 Acciaio inossidabile
2 Acciaio al carbonio zincato
8 Visualizzazione
N Nessuna visualizzazione
2 LCD con retroilluminazione (−20 °C)
3 Display OLED (−40 °C)
9 Trattamento antideflagrante
N Versione standard
A Tipo a sicurezza intrinseca, NEPSI
D Tipo antideflagrante, NEPSI (escluso pressacavo antideflagrante)
10 Opzioni aggiuntive
D Dispositivo ingresso cavi antideflagrante
E Dispositivo ingresso cavi a sicurezza aumentata
V Versione a bassa tensione
S Alloggiamento completamente in acciaio inossidabile

Nota:
Nota 1: Codici di intervallo corrispondenti all'interfaccia XG3051T; codici di gamma corrispondenti alla versione a pressione assoluta XG3051T.
Nota 2: La connessione per il vuoto DIN 28403 KF16 / ISO 2861 si applica solo a campi entro 2,5 bar.

Articolo Descrizione
Materiali Membrana: acciaio inossidabile 316L, Hastelloy C
Attacco al processo: acciaio inossidabile 316L
Fluido di riempimento: olio siliconico
Custodia del trasmettitore: lega di alluminio con rivestimento in resina epossidica
Anello di tenuta dell'alloggiamento: Gomma nitrilica (NBR)
Targhetta: acciaio inossidabile 304
Peso 1,6 kg (senza display LCD, staffa di montaggio e connessione al processo)
Grado di protezione della custodia IP67


Programma di compatibilità elettromagnetica

No. Articolo di prova Norma di base Condizione di prova Livello di prestazione
1 Emissione irradiata (custodia) GB/T 9254-2008 Tabella 5 30 MHz~1000 MHz Passaa
2 Emissioni condotte (porta di alimentazione CC) GB/T 9254-2008 Tabella 1 0,15 MHz~30 MHz Passaa
3 Immunità alle scariche elettrostatiche GB/T17626.2-2006 4 kV (contatto) / 8 kV (aria) B
4 Immunità ai campi elettromagnetici RF GB/T17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Immunità al campo magnetico a frequenza di rete GB/T17626.8-2006 30 A/m A
6 Immunità ai transitori elettrici veloci/burst GB/T17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Immunità alle sovratensioni GB/T17626.5-2008 1 kV (da linea a linea) / 2 kV (da linea a terra) (1,2/50 µs) B
8 Immunità ai disturbi condotti indotti dal campo RF GB/T17626.6-2008 3 V (150 kHz~80 MHz) A

Nota:
(1) Livello di prestazione A: le prestazioni normali vengono mantenute entro i limiti delle specifiche tecniche durante i test.
(2) Livello di prestazioni B: durante il test può verificarsi un degrado temporaneo o una perdita di funzionalità/prestazioni, con ripristino automatico. Le condizioni operative effettive, la memoria e i dati rimangono invariati.
