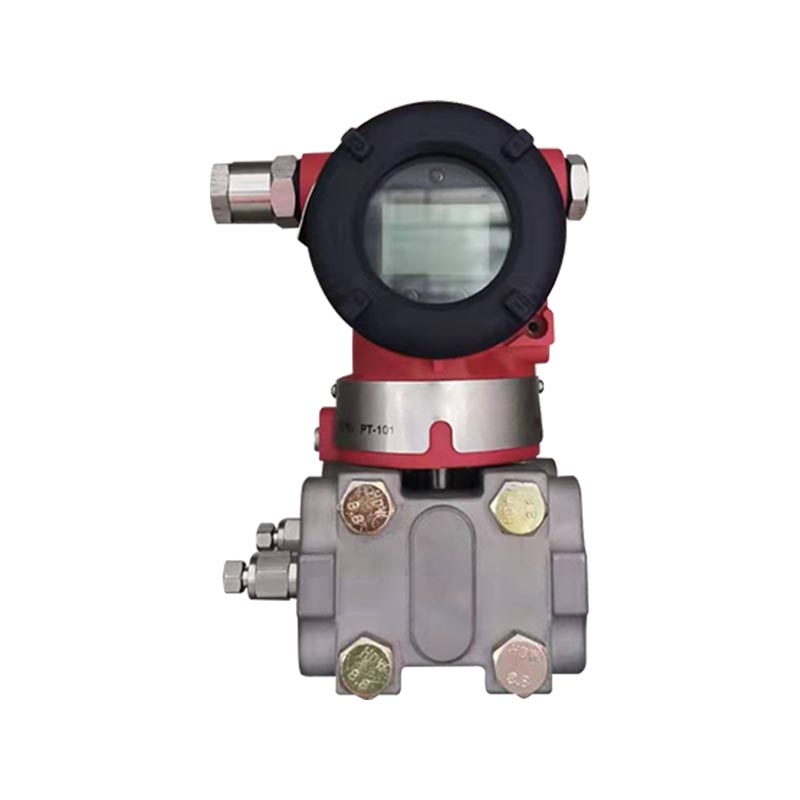

XG3051DP Trasmettitore di pressione differenziale

Introduzione al prodotto:
XG3051DP appartiene al trasmettitore di pressione differenziale intelligente capacitivo serie 3051 di produzione nazionale, che adotta il principio del rilevamento capacitivo per convertire la differenza di pressione del mezzo misurato in segnale standard HART 4-20 mA. Può essere utilizzato per misurare parametri di processo quali pressione differenziale, livello del liquido, portata, livello del liquido in contenitori chiusi, differenza di pressione nella tubazione, ecc. È ampiamente utilizzato nei sistemi di controllo DCS e PLC.

Settore applicativo:
1. Industria petrolchimica: livello del liquido nel bollitore di reazione, portata della tubazione, differenza di pressione del filtro, livello del liquido nel serbatoio, ampiamente utilizzato in condizioni a prova di esplosione.
2. Industria energetica: monitoraggio dei sistemi di caldaie e turbine nelle centrali elettriche, portata di vapore e acqua, pressione negativa del forno, livello del liquido nel contenitore e differenza di pressione del filtro.
3. Trattamento delle acque/protezione ambientale: processi di depurazione e depurazione delle acque, livello del serbatoio, portata della tubazione, differenza di pressione del filtro.
4. Industria metallurgica: misurazione della differenza di pressione del fluido, del livello medio del liquido e del flusso della tubazione di processo nei processi di fusione.
5. Industria della carta: livello del liquido della pasta di legno, differenza di pressione del filtro, misurazione del flusso di processo.

Contattaci
PRECV：XG3051LT Trasmettitore di livello del liquido a pressione differenzialeSUCC：XG3051DP Trasmettitore remoto di pressione differenziale
Domande frequenti Specifiche delle prestazioni Specifiche funzionali Installazione Istruzioni per la connessione al processo Collegamenti elettrici Tabella codici modello e specifiche Specifiche fisiche

Q1: Quali parametri può misurare XG3051DP?
R: Questo è un trasmettitore di pressione differenziale che misura la pressione differenziale al suo interno. Attraverso la conversione della pressione differenziale, è in grado di misurare il flusso della tubazione, il livello del liquido nel contenitore chiuso, la differenza di pressione prima e dopo i filtri e la pressione negativa del forno. Non è possibile misurare direttamente la pressione assoluta. Quando si misura il flusso, è possibile attivare la funzione radice quadrata HART per emettere segnali di flusso.

Q2: Qual è la ragione del segnale di uscita del trasmettitore impreciso e dell'elevata deriva dello zero?
R: Sono presenti perdite, ostruzioni e accumulo di fluido nei tubi a pressione positiva e negativa; ② Errore di impostazione della migrazione dell'intervallo; ③ Sbalzi improvvisi della temperatura ambientale; ④ La membrana è sottoposta ad un impatto di sovrappressione. Dare priorità al controllo della tubazione di impulso e ricalibrare lo zero e l'intervallo utilizzando un controller HART.

Q3: Quali sono le precauzioni per il cablaggio a due fili dell'XG3051DP?
A: Adottando un sistema a due fili DC24V, senza distinzione tra linee di segnale positive e negative, il carico massimo del circuito non supera i 500 Ω; La comunicazione HART richiede un circuito collegato in serie con un resistore da 250 Ω; Seguire rigorosamente le specifiche antideflagranti per il cablaggio in situazioni antideflagranti e garantire una messa a terra affidabile dell'involucro.

D4: Quali condizioni operative richiedono la sostituzione delle membrane non 316L?
R: Il mezzo testato è un mezzo altamente corrosivo (acido forte, alcali forti, alto contenuto di ioni cloruro), 316L si corroderà ed è necessario selezionare fogli di pellicola Hastelloy C, Monel o Tantalio; Le condizioni igieniche alimentari e farmaceutiche richiedono strutture a membrana igieniche personalizzate.

Precisione di riferimento per la regolazione della portata
(Incluse linearità su base zero, isteresi e ripetibilità)±0,075%
Se TD>10 (TD = intervallo massimo/intervallo regolato), la precisione è:±(0,0075 × TD)%
La precisione per l'output della radice quadrata è 1,5 volte la precisione di riferimento lineare sopra indicata.

Effetto della temperatura ambientale

Codice intervallo Effetto totale da -20℃ ~ 65℃
A ±(0,45 × TD 0,25)% × intervallo
B ±(0,30 × TD 0,20)% × intervallo
C/D/E ±(0,20 × TD 0,10)% × intervallo
Codice intervallo Effetto totale per -40℃ ~ -20℃ e 65℃ ~ 85℃
A ±(0,45 × TD 0,25)% × intervallo
B ±(0,30 × TD 0,20)% × intervallo
C/D/E ±(0,20 × TD 0,10)% × intervallo
Effetto fuori portata ±0,075% × Campo

Effetto della pressione statica

Codice intervallo Quantità di effetti
A ±(0,15%URL 0,10%Campata) / 4MPa
B ±(0,10%URL 0,075%Campata) / 16MPa
C/D/E ±(0,05%URL 0,05%Campata) / 16MPa

Effetto della sovrappressione

Codice intervallo Quantità di effetti
A ±0,2% × Campo / 4MPa
B ±0,2% × Campo / 16MPa
C/D/E ±0,1% × Campo / 16MPa

Stabilità a lungo termine

Codice intervallo Quantità di effetti
A ±0,5% × Intervallo/anno
B ±0,2% × Intervallo/anno
C/D/E ±0,1% × Intervallo/anno

Effetto dell'alimentazione: ±0,001%/10 V (12-42 V CC), trascurabile.

Intervallo e limiti
Codice intervallo Articolo kPa mbar
A Durata 0,1 ~ 1 1 ~ 10
Gamma −1 ~ 1 −10~10
B Durata 0,2 ~ 6 2~60
Gamma −6 ~ 6 −60 ~ 60
C Durata 0,4~40 4~400
Gamma −40 ~ 40 −400 ~ 400
D Durata 2,5~250 25~2500
Gamma −250~250 −2500 ~ 2500
E Durata 20~2000 0,2 ~ 20 bar
Gamma −500 ~ 2000 −5 ~ 20 bar
Parametro Specifica
Gamma Limits Regolabile liberamente entro i limiti superiore e inferiore dell'intervallo. Si consiglia di selezionare il codice di span con il rapporto di turndown più basso possibile per ottimizzare le prestazioni.
Impostazione zero Zero e span possono essere regolati su qualsiasi valore all'interno dell'intervallo di misurazione, a condizione che: Span calibrato ≥ Span minimo
Effetto della posizione di montaggio I cambiamenti della posizione di montaggio parallela alla membrana non provocano alcuna deriva dello zero. Se la posizione cambia di oltre 90° rispetto alla superficie della membrana, si verifica uno spostamento dello zero entro <0,4 kPa (correggibile mediante regolazione dello zero). Nessun effetto sull'intervallo.
Uscita Comunicazione digitale HART opzionale a 2 fili, 4~20 mA CC.
Uscita lineare o radice quadrata selezionabile.
Uscita signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Corrente di allarme Modalità allarme basso (min): 3,7 mA
Modalità allarme massimo (max): 21 mA
Modalità senza allarme (mantenimento): mantiene la corrente valida prima del guasto
Impostazione predefinita: modalità di allarme massimo
Tempo di risposta Costante di smorzamento dell'amplificatore: 0,1 s; costante di tempo del sensore: 0,1~2 s (dipendente dall'intervallo e dal turndown).
Costante di tempo regolabile aggiuntiva: 0,1~60 s.
L'effetto di output non lineare (ad esempio, radice quadrata) dipende dalla funzione e può essere calcolato.
Tempo di riscaldamento < 15 secondi
Temperatura ambiente −40 ~ 85 ℃
−20 ~ 65 ℃ (con LCD e O-ring in gomma fluorurata)
Temperatura di stoccaggio/trasporto −50 ~ 85 ℃; −40 ~ 85 ℃ (con display LCD)
Pressione di esercizio Pressione di esercizio nominale: 16 MPa / 25 MPa / 40 MPa (tre valori)
Limite di pressione statica Da 3,5 kPa di pressione assoluta fino alla pressione nominale. La pressione di prova può essere 1,5 volte la pressione nominale, applicata contemporaneamente su entrambi i lati del trasmettitore.
Limite di sovraccarico unidirezionale Sovraccarico unidirezionale fino alla pressione nominale
Compatibilità elettromagnetica (EMC) Vedere la tabella dell'appendice sulla compatibilità elettromagnetica alla pagina successiva

Condizioni di alimentazione e carico
Tensione di alimentazione 24 V, R ≤ (Us − 12 V) / Imax kΩ
(dove Imax = 23 mA)
Tensione di alimentazione massima 42 VCC
Tensione di alimentazione minima 12 VCC; 15 V CC (con LCD retroilluminato)
Intervallo di carico della comunicazione digitale 250~600Ω

Collegamento elettrico
Pressacavo M20×1,5; morsettiera adatta per conduttori da 0,5 ~ 2,5 mm².

Connessione al processo
Le due superfici terminali della flangia della connessione al processo sono dotate di filettature interne NPT 1/4 e M10.

Istruzioni di connettività del processo per l'inoltro unilaterale senza flange di inoltro

Flangia ellittica in acciaio inossidabile 1/2-NPT (codice 1) 100016 1. Flangia della camera a pressione
2. Guarnizione O-ring
3. Connessione con flangia ellittica NPT 1/2
4. Bullone
Connettore a T M20x1,5 in acciaio inossidabile (codice 2) 100007 1. Flangia della camera di pressione
2. Raccordo filettato maschio a forma di T M20×1,5
3. Bullone
4. O-ring
5. Dado M20×1,5
6. Tubo di ingresso pressione
Figura 5: Schema del collegamento elettrico
100025

Nota: la funzione dell'interfaccia rapida è equivalente al terminale del segnale.

Selezione del modello del trasmettitore di pressione differenziale XG3051DP-
Precisione Uscita
1 B Errore di base ±0,05% 4–20 mA con comunicazione HART
C Errore di base ±0,075% 4–20 mA con comunicazione HART
D Errore di base ±0,1% 4–20 mA con comunicazione HART
N Uscita analogica 4–20 mA
2 2 0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 bar)
3 Materiale della membrana Riempire il fluido
A Acciaio inossidabile 316L Olio siliconico
B Acciaio inossidabile 316L Olio fluorurato
C Hastelloy C Olio siliconico
D Hastelloy C Olio fluorurato
E Acciaio inossidabile 316L placcato oro Olio siliconico
F Acciaio inossidabile 316L placcato oro Olio fluorurato
G Acciaio inossidabile 316L rivestito FEP Olio siliconico
T Tantalio Olio siliconico
4 Pressione di esercizio nominale
0 0,2 MPa (solo per la gamma A)
7 7MPa (solo per la gamma A)
1 16MPa
2 25MPa
3 40MPa
5 Connessione al processo
N Foro filettato 1/4" NPT e M10 Nessuna valvola di spurgo
B Foro filettato 1/4" NPT e M10 Valvola di spurgo montata sulla faccia posteriore della flangia
U Foro filettato 1/4" NPT e M10 Valvola di spurgo montata sul lato superiore della flangia
D Foro filettato 1/4" NPT e M10 Valvola di spurgo montata sul lato inferiore della flangia
V Foro filettato 1/4" NPT e M10 Flangia di montaggio verticale (con valvola di spurgo)
6 Materiale della guarnizione bagnata
N Gomma nitrile butadiene (NBR)
F Fluoroelastomero (FKM)
P Politetrafluoroetilene (PTFE)
7 Materiale dell'alloggiamento
A Alluminio con rivestimento in poliuretano (ingresso cavo 1/2-14NPT)
B Alluminio con rivestimento in poliuretano (ingresso cavo M20*1,5)
C Acciaio inossidabile (ingresso cavo 1/2-14NPT)
D Acciaio inossidabile (ingresso cavo M20*1,5)
8 Funzioni speciali
N Nessuno
F Risultati della radice quadrata
P Funzione di protezione contro i fulmini
O Trattamento senza olio (servizio con ossigeno, fluido di riempimento senza olio, guarnizione FKM, < 6 MPa, <60 ℃)
9 Staffa di montaggio
N Nessuno
1 Staffa piatta per montaggio su tubo (acciaio al carbonio con rivestimento a spruzzo)
2 Staffa piegata per montaggio su tubo (acciaio al carbonio con rivestimento a spruzzo)
3 Staffa piatta per montaggio su tubo (acciaio inossidabile)
4 Staffa piegata per montaggio su tubo (acciaio inossidabile)
10 Connessione al processo Accessories
N Nessuno
1 Flangia ovale in acciaio inox con filettatura interna 1/2" NPT
2 Connettore a T in acciaio inossidabile con filettatura esterna M20×1,5
3 Connettore a saldare con filettatura esterna M20×1,5
11 Display a cristalli liquidi
N Nessuna visualizzazione
2 Display LCD retroilluminato (-30 ℃)
3 Display OLED (-40℃)
12 Trattamento antideflagrante
N Nessuno
A A sicurezza intrinseca, NEPSI
D A prova di fiamma, NEPSI (escluso pressacavo a prova di fiamma)
13 Opzioni aggiuntive
D Dispositivo ingresso cavi antideflagrante
E Dispositivo ingresso cavi a sicurezza maggiorata
V Versione a bassa tensione
T Modulo di protezione contro i fulmini
P Sgrassaggio senza olio
Q Con rapporto di test di fabbrica
Articolo Descrizione
Materiale
Capsula di misurazione Acciaio inossidabile 316L
Diaframma Acciaio inossidabile 316L, Hastelloy C
Flangia di processo Acciaio inossidabile 304
Dadi e bulloni Acciaio inossidabile (A4)
Riempire il fluido Olio siliconico
Sigillo/guarnizione NBR (gomma nitrile butadiene), FKM (gomma fluorurata), PTFE (politetrafluoroetilene)
Alloggiamento del trasmettitore Lega di alluminio, superficie rivestita a spruzzo con resina epossidica
Guarnizione dell'alloggiamento NBR (gomma nitrile butadiene)
Targhetta Acciaio inossidabile 304
Peso 3,3 kg (escluso LCD, staffa di montaggio, connessione al processo)
Classe di protezione dell'alloggiamento IP67

Tabella degli allegati EMC (allegato sulla compatibilità elettromagnetica)
No. Articolo di prova Norma di base Condizione di prova Livello di prestazione
1 Disturbo irradiato (involucro) GB/T 9254-2008 Tabella 5 30 MHz ~ 1000 MHz Passaa
2 Disturbo condotto (porta di alimentazione CC) GB/T 9254-2008 Tabella 1 0,15 MHz ~ 30 MHz Passaa
3 Immunità alle scariche elettrostatiche (ESD). GB/T17626.2-2006 4kV (contatto) B
8 kV (aria)
4 Immunità ai campi elettromagnetici RF irradiati GB/T17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Immunità al campo magnetico a frequenza di rete GB/T17626.8-2006 30A/m A
6 Immunità ai transitori elettrici veloci/burst GB/T17626.4-2008 2kV (5/50ns,5kHz) B
7 Immunità alle sovratensioni GB/T17626.5-2008 1kV (da linea a linea) B
2 kV (da linea a terra) (1,2 us/50 us)
8 Immunità ai disturbi condotti, indotti da campi RF GB/T17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Note:
(1) Livello di prestazione A: durante il test, le prestazioni rimangono normali entro i limiti delle specifiche tecniche.
(2) Livello di prestazione B: durante il test, la funzione o la prestazione potrebbero essere temporaneamente ridotte o perse, ma possono essere ripristinate automaticamente. Lo stato operativo effettivo, i dati memorizzati e i relativi parametri rimangono invariati.

Collegamento tubazioni orizzontali (vista frontale) Collegamento tubazioni orizzontali (vista laterale)

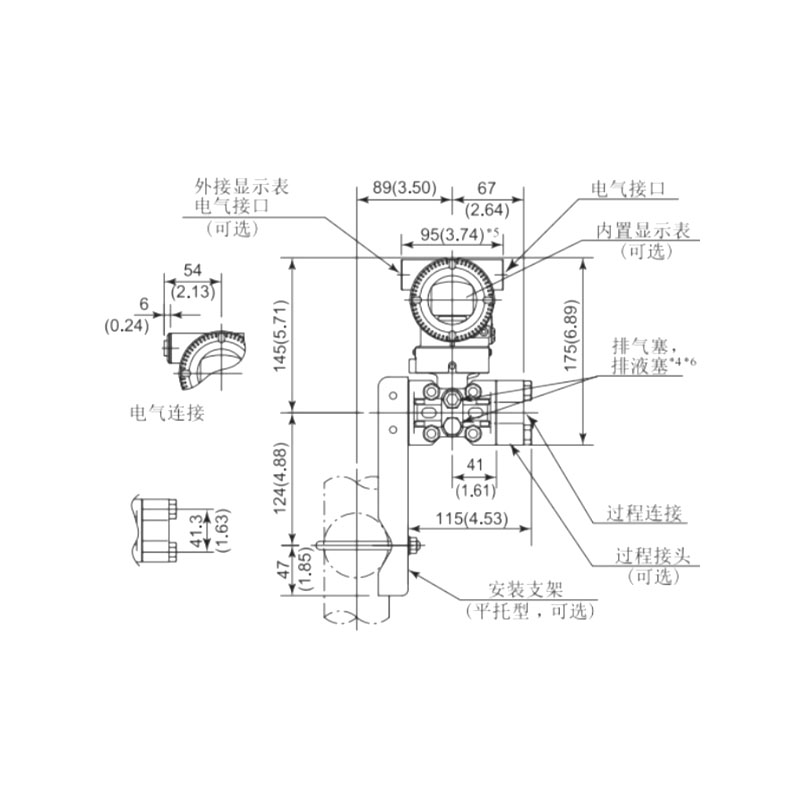

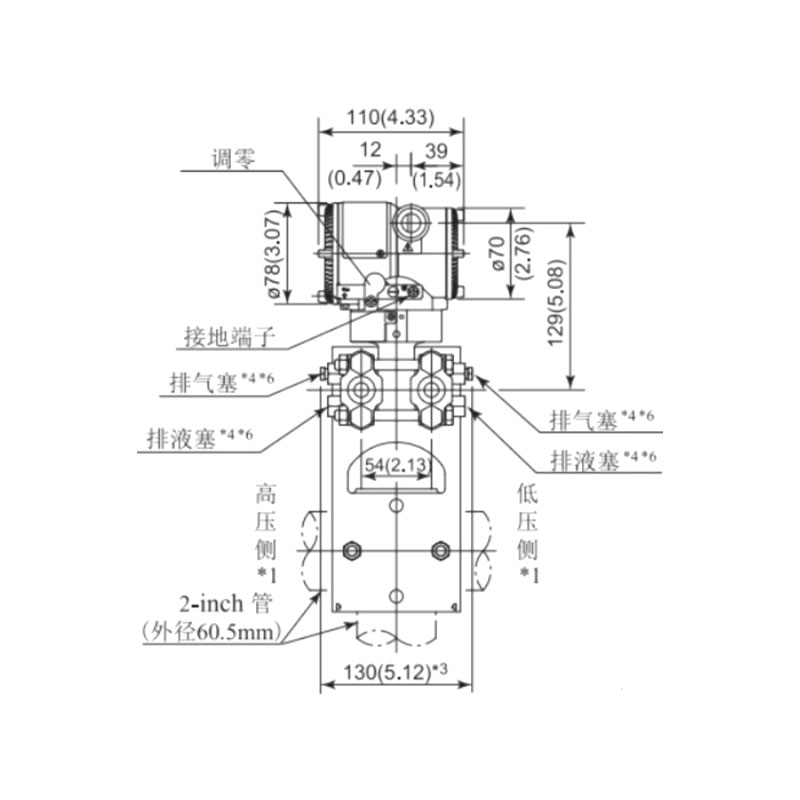

100041 100032
Montaggio verticale (connettore rivolto verso il basso) Montaggio verticale (connettore rivolto verso l'alto)

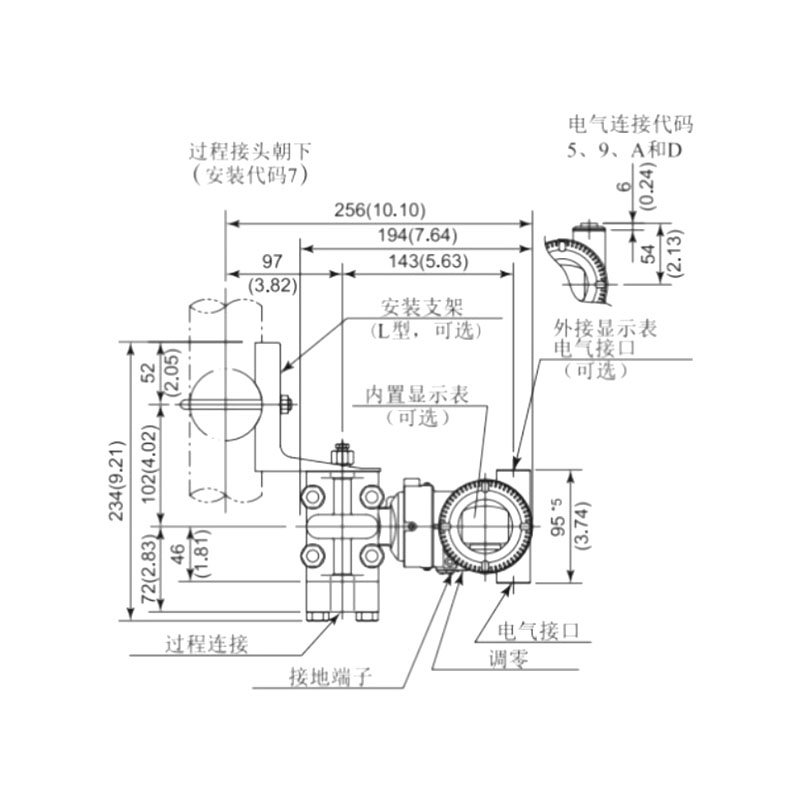

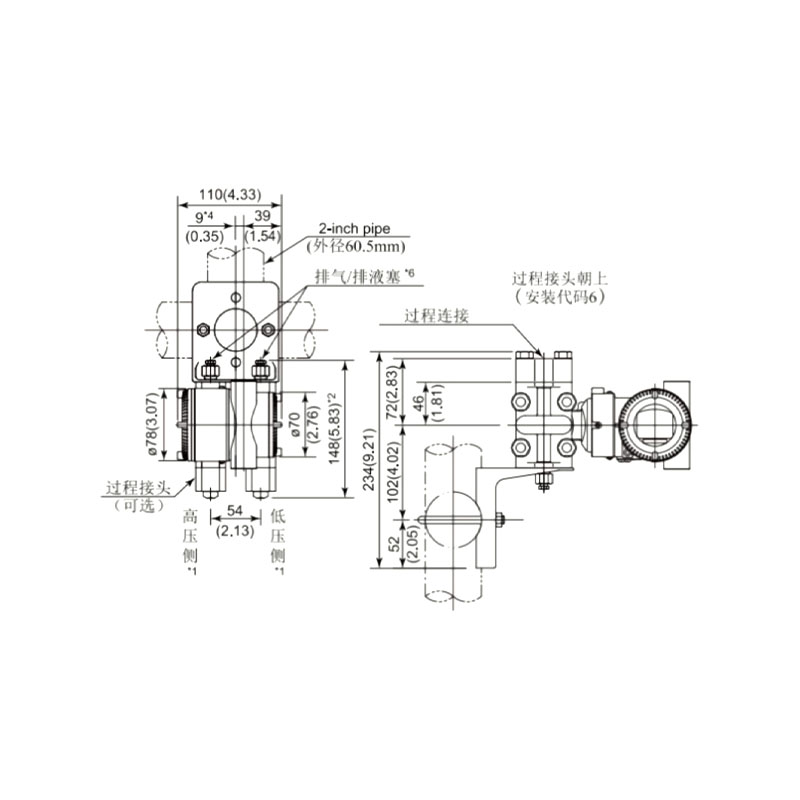

100023 100014
