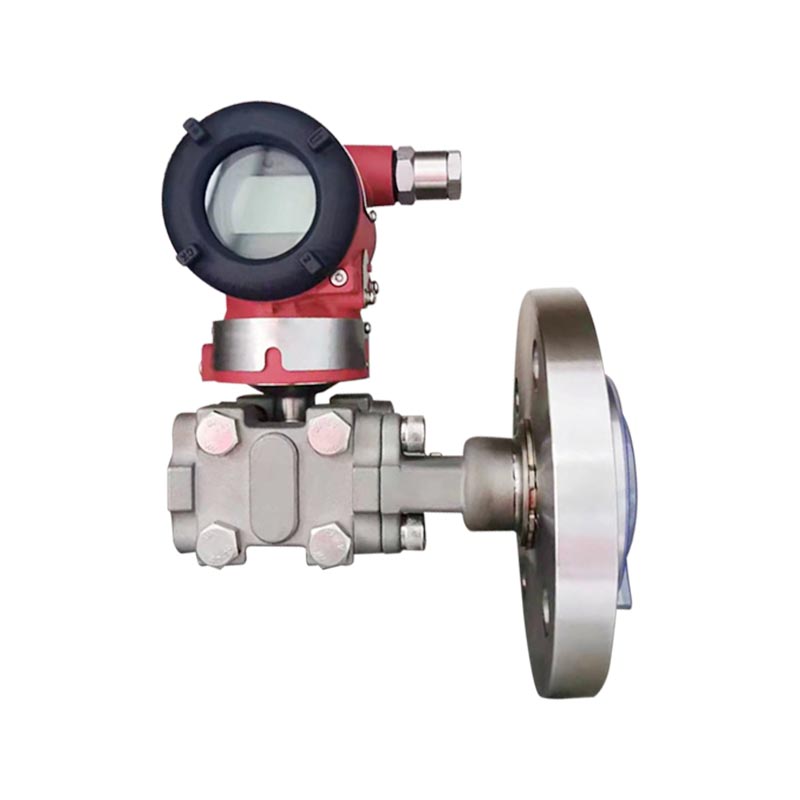

XG3051LT Trasmettitore di livello del liquido a pressione differenziale

Introduzione al prodotto:
XG3051LT è un trasmettitore di livello del liquido a pressione differenziale remota a flangia singola serie 3051. Basato sul principio del rilevamento capacitivo, il diaframma di isolamento della flangia entra direttamente in contatto con il mezzo misurato, convertendo il differenziale di pressione statica generato dal livello del liquido in un'uscita del segnale digitale HART da 4-20 mA. Viene utilizzato specificamente per risolvere il problema della misurazione del livello del liquido medio ad alta viscosità, facile cristallizzazione, facile sedimentazione e forte corrosione, eliminando la necessità di tubi in pressione ed evitando il blocco delle tubazioni.

Settore applicativo:
1. Industria petrolchimica: misurazione dei livelli di liquidi in recipienti di reazione, serbatoi di stoccaggio, materiali viscosi, mezzi facilmente cristallizzabili e interfacce bifase.
2. Protezione ambientale per il trattamento delle acque: monitoraggio dei livelli di liquidi nei serbatoi delle acque reflue, nei serbatoi di stoccaggio di prodotti chimici, nei serbatoi dei fanghi e nei corpi solidi sospesi.
3. Industria farmaceutica: livelli di liquidi nei serbatoi di reazione, nei serbatoi degli ingredienti, nei farmaci altamente corrosivi e nei livelli dei serbatoi sanitari.
4. Alimenti e bevande: materiali ad alta viscosità come salse e sciroppi possono essere conservati in serbatoi con strutture a flangia sanitaria opzionali.

Contattaci
PRECV：Nessun articolo precedenteSUCC：XG3051DP Trasmettitore di pressione differenziale
Domande frequenti Istruzioni per la connessione al processo Ingresso Uscita Tempo di risposta Condizioni Generali Collegamenti elettrici Tabella codici modello e specifiche

Q1: Qual è la differenza tra XG3051LT e XG3051DP?
R: XG3051DP è un comune trasmettitore di pressione differenziale che richiede un condotto di pressione esterno; XG3051LT è un tipo di trasmissione remota del livello del liquido a flangia singola, dotato di diaframma a flangia di isolamento e non richiede un tubo di pressione. È adatto per misurare i livelli di liquidi in mezzi viscosi, cristallini e facilmente intasati, ma non adatto per la misurazione del flusso.

Q2: Qual è il motivo della misurazione imprecisa del livello del liquido e delle ampie fluttuazioni?
A: ① Il diaframma della flangia è coperto da accumuli di materiale e incrostazioni; ② Il sistema di riempimento dell'olio di silicone subisce surriscaldamento e pressione negativa, con conseguente vaporizzazione dell'olio di silicone; ③ Errore di impostazione della migrazione dell'intervallo; ④ La densità del mezzo del serbatoio è cambiata. Dare priorità al controllo delle condizioni di funzionamento del diaframma della flangia, quindi ricalibrare il punto zero e l'intervallo.

Q3: Come selezionare il diaframma plug-in e la flangia piatta?
R: Il supporto tende a depositarsi e ad appendersi al muro. Scegliere una membrana inseribile per evitare che la membrana venga ricoperta dai sedimenti sulla parete del serbatoio; Il mezzo è pulito e privo di sedimenti ed è possibile selezionare una flangia piatta.

Q4: Quali supporti non possono essere utilizzati direttamente con la pellicola 316L?
R: In condizioni di elevato contenuto di ioni cloruro, acidi e alcali forti e forte corrosione, il 316L si corroderà e richiede la selezione di fogli di pellicola Hastelloy C, Monel o tantalio; Le condizioni di lavoro ad alta temperatura richiedono la conferma del livello di resistenza alla temperatura del fluido di riempimento.

Istruzioni per la connessione al processo lato bassa pressione

Flangia ellittica in acciaio inossidabile 1/2-NPT (codice 1) 100016 1. Flangia della camera a pressione
2. Guarnizione O-ring
3. Connessione con flangia ellittica NPT 1/2
4. Bullone
Connettore a T M20x1,5 in acciaio inossidabile (codice 2) 100007 1. Flangia della camera di pressione
2. Raccordo filettato maschio a forma di T M20×1,5
3. Bullone
4. O-ring
5. Dado M20×1,5
6. Tubo di ingresso pressione

Parametri di misurazione: pressione differenziale, livello del liquido

Intervallo di misurazione
Limite inferiore Da -100% URL (regolabile in continuo)
Limite superiore Fino al 100% URL (regolabile in continuo)
Tabella 1 — Relazione tra codice intervallo e intervallo
Codice intervallo Portata minima Portata massima Pressione nominale (massima)
B 1kPa 6kPa Pressione nominale della flangia di livello
C 4 kPa 40kPa
D 25kPa 250kPa
E 200kPa 2MPa
Tabella 2 Pressione nominale della flangia di livello
Tipo con flangia di livello Diametro nominale Portata minima
Sigillo remoto singolo Doppio sigillo remoto
Tipo piatto DN50/2" 10kPa 10kPa
Tipo piatto DN 80/3" 6kPa 1kPa
Tipo piatto diametro 4" 6kPa 1kPa
Tipo inserito DN50/2" 16kPa 16kPa
Tipo inserito DN 80/2" 6kPa 1kPa
Tipo inserito diametro 4" 6kPa 1kPa

L'intervallo minimo del trasmettitore di livello della pressione differenziale sarà il valore maggiore degli intervalli minimi nella Tabella 1 e nella Tabella 2. L'intervallo regolato non dovrà essere inferiore a questo intervallo minimo.
L'intervallo massimo del trasmettitore di livello sarà il valore più piccolo tra l'intervallo massimo del corpo del trasmettitore e la pressione nominale della flangia di livello.

Segnale di uscita
Uscita HART CC a 2 fili, 4–20 mA, comunicazione digitale; il protocollo HART è sovrapposto al segnale 4–20 mA CC.
Limiti del segnale di uscita: Imin = 3,9 mA, Imax = 20,5 mA

Corrente di allarme (modalità configurabile)
Modalità allarme basso (minimo) 3,7 mA
Modalità allarme alto (massimo) 21mA
Nessuna modalità sveglia (attesa) Mantiene il valore corrente valido prima di un guasto
Impostazione standard della corrente di allarme Modalità allarme alto


La costante di smorzamento del componente amplificatore è 0,1 s. La costante di tempo del sensore e della flangia di livello varia da 0,2 a 2 s, a seconda del campo del sensore, del rapporto di turndown, della lunghezza del tubo capillare e della viscosità del fluido di riempimento.
Costante di tempo aggiuntiva regolabile: 0,1 ~ 60 s.

Il trasmettitore di livello a flangia può essere montato direttamente in qualsiasi posizione.
The optimal installation condition is to keep the axis of the process flange vertical. Qualsiasi deviazione di posizione causerà uno spostamento dello zero correggibile. La custodia dell'elettronica può essere ruotata fino a 360° e le viti di fissaggio possono fissarla in qualsiasi posizione.

Condizioni ambientali

Temperatura ambiente
Minimo Dipende dal liquido di riempimento
Massimo 85 °C
Con display locale e guarnizioni FKM −20 ~ 65 °C
Temperatura di stoccaggio/trasporto
Minimo Dipende dal liquido di riempimento
Massimo 85 °C
Umidità relativa 0~100%
Resistenza agli urti
Accelerazione 50 g
Durata 11 ms
Resistenza alle vibrazioni 2 g fino a 500 Hz
EMC (compatibilità elettromagnetica) Vedere la Tabella 3 "Appendice EMC"

Limite di temperatura limite del mezzo di processo
Temperatura media: -30~180°C

Limite di temperatura media −30 ~ 180 °C
Limiti della pressione corporea del trasmettitore Da 3,5 kPa di pressione assoluta fino alla pressione nominale. La protezione da sovrapressione può raggiungere 1,5 volte la pressione nominale, applicata contemporaneamente su entrambi i lati del trasmettitore.
Pressione nominale della flangia di livello
Norma ANSI 150 PSI ~ 600 PSI
Norma DIN PN 1.6 MPa ~ PN 10 MPa
Limite di sovraccarico su un solo lato Lato bassa pressione: pressione nominale del corpo del trasmettitore; Lato alta pressione: pressione nominale della flangia di livello. Correctable zero drift may occur.
Peso DN 50/2": circa 7 ~ 10 kg
DN 80/3": ca. 8 ~ 11 kg
DN 4": circa 9 ~ 12 kg
Protezione contro le esplosioni
Approvazione ignifuga NEPSI Ex dⅡC T6
Approvazione NEPSI a sicurezza intrinseca Ex iaⅡC T4
Temperatura operativa consentita −40 °C ~ 65 °C

Condizioni di alimentazione e carico
Tensione di alimentazione 24 V
Carica formula R ≤ (Us − 12 V)/Imax kΩ dove Imax = 23 mA
Massimo. Tensione di alimentazione 42 VCC
minimo Tensione di alimentazione 12 VDC; 15 VCC (per display LCD retroilluminato)
Intervallo di carico della comunicazione digitale 230~600Ω
Materiali
Capsula di misurazione Acciaio inossidabile 316L
Diaframma Acciaio inossidabile 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Flangia di processo Acciaio inossidabile 304
Riempire il fluido Olio siliconico, Olio vegetale
Guarnizione Gomma nitrilica (NBR), Fluoroelastomero (FKM), PTFE
Alloggiamento del trasmettitore Aluminum alloy with epoxy coating on surface
Guarnizione dell'alloggiamento Gomma nitrilica (NBR)
Targhetta Acciaio inossidabile 304
Collegamento elettrico Pressacavo M20×1,5. Morsetti adatti per conduttori da 0,5 ~ 2,5 mm²
Connessione al processo Lato bassa pressione del trasmettitore: filettatura interna UNF 7/16". Flangia di livello sul lato alta pressione conforme agli standard ANSI o DIN. Direct mounting available, refer to dimension drawing.
Grado di protezione della custodia IP67

Tabella 3 Appendice EMC
No. Articolo di prova Norma di base Condizione di prova Livello di prestazione
1 Emissione irradiata (custodia) GB/T 9254-2008 Tabella 5 30 MHz~1000 MHz Passaa
2 Emissioni condotte (porta di alimentazione CC) GB/T 9254-2008 Tabella 1 0,15 MHz ~ 30 MHz Passaa
3 Immunità alle scariche elettrostatiche (ESD). GB/T17626.2-2006 4 kV (contatto) 8 kV (aria) B
4 Immunità ai campi elettromagnetici RF irradiati GB/T17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Immunità al campo magnetico a frequenza di rete GB/T17626.8-2006 30 A/m A
6 Immunità ai transitori elettrici veloci/burst GB/T17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Immunità alle sovratensioni GB/T17626.5-2008 1 kV (da linea a linea)2 kV (da linea a terra) (1,2 us/50 us) B
8 Immunità ai disturbi condotti indotti da campi RF GB/T17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Note:
(1) Livello di prestazione A: durante il test, le prestazioni rimangono normali entro i limiti delle specifiche tecniche.
(2) Livello di prestazioni B: durante il test, la funzione o le prestazioni potrebbero essere temporaneamente ridotte o perse, ma possono essere ripristinate automaticamente. Lo stato operativo effettivo, i dati memorizzati e gli altri dati rimangono invariati.

Dimensioni

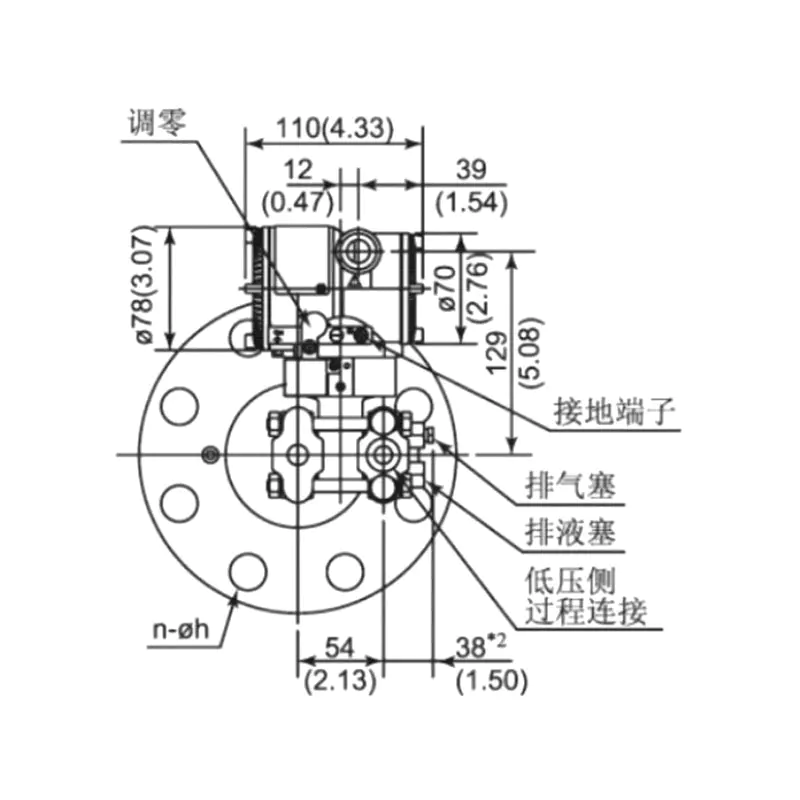

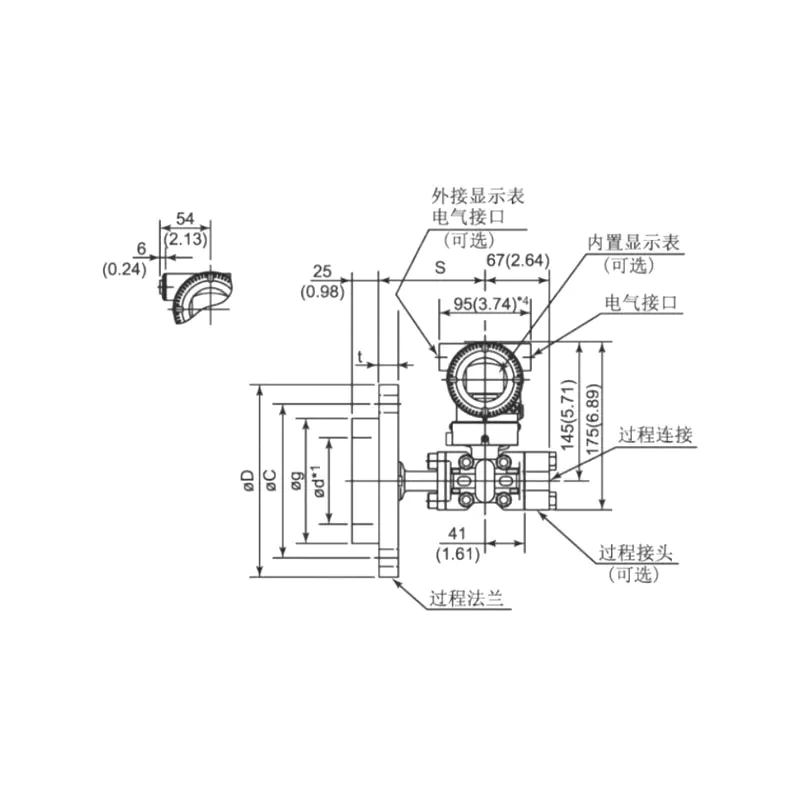

Flangia piatta Flangia piatta
100011 100002

Tabella 4 Disegno dimensionale della flangia di livello
Diametro nominale Pressione nominale ΦD ΦC Φd1*1 (Insert Type) Φg t Bulloni
Qtà Filo
DN 50 (Faccia di tenuta DIN 2526 Tipo E) (Flangia DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN6,4 MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (Faccia di tenuta DIN 2526 Tipo E)(Flangia DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN6,4 MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (tipo RF ANSI B 16.5) 150psi 152.4 120.6 48.3 92.1 17.4 4 M18
300psi 165.1 127 48.3 92.1 20.6 8 M18
600psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (tipo RF ANSI B 16.5) 150psi 190.5 152.4 76 127 22.2 4 M16
300psi 209.5 168.3 76 127 27 8 M20
600psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (tipo RF ANSI B 16.5) 150psi 229 191 89 157 30 8 M18
300psi 255 200 89 157 32 8 M18

Note: Users can optionally install bolts and nuts.

Figura 5: Schema del collegamento elettrico
100025

Nota: la funzione di interfaccia rapida è equivalente al terminale del segnale.

XG3051 Codice di selezione parte flangia del trasmettitore di livello di pressione differenziale
1 Gruppo sigillato con liquidi
LT Flangia di livello, senza tubo capillare, lato ⊕
2 Gamma
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bar)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bar)
3 Connessione al processo Diametro nominale Tipo di sigillo Materiale della superficie della membrana/guarnizione
A DN50DIN2501 DIN2501 Tipo E DN2526 Acciaio inossidabile 316L
B DN50DIN2501 DIN2502 Tipo E DN2526 Hastelloy C
C DN50DIN2501 DIN2503 Tipo E DN2526 Tantalio
H DN80DIN2501 DIN2504 Tipo E DN2526 Acciaio inossidabile 316L
I DN80DIN2501 DIN2505 Tipo E DN2526 Hastelloy C
G DN80DIN2501 DIN2506 Tipo E DN2526 Tantalio
D DN2" ANSI B16,5 ANSI B16.5 Tipo RF ANSI B16.5 Acciaio inossidabile 316L
E DN2" ANSI B16,5 ANSI B16.6 Tipo RF ANSI B16.5 Hastelloy C
F DN2" ANSI B16,5 ANSI B16.7 Tipo RF ANSI B16.5 Tantalio
K DN3" ANSI B16,5 ANSI B16.8 Tipo RF ANSI B16.5 Acciaio inossidabile 316L
L DN3" ANSI B16,5 ANSI B16.9 Tipo RF ANSI B16.5 Hastelloy C
M DN3" ANSI B16,5 ANSI B16.10 Tipo RF ANSI B16.5 Tantalio
N DN4" ANSI B16,5 ANSI B16.11 Tipo RF ANSI B16.5 Acciaio inossidabile 316L
O DN4" ANSI B16,5 ANSI B16.12 Tipo RF ANSI B16.5 Hastelloy C
P DN4" ANSI B16,5 ANSI B16.13 Tipo RF ANSI B16.5 Tantalio
Z Personalizzazione speciale
4 Pressione nominale/Classe di pressione Standard di pressione della flangia
1 PN1MPa/4MPa DIN 2501
2 PN6,4 MPa DIN 2501
3 PN 10MPa DIN 2501
6 150psi ANSI B16.5
7 300psi ANSI B16.5
8 600psi ANSI B16.5 (Excluding DN4" ANSI B 16.5)
5 Tipo di connessione
F Tipo piatto
H Tipo di inserto, acciaio inossidabile 316L Lunghezza di inserimento 50 mm
I Tipo di inserto, acciaio inossidabile 316L Lunghezza di inserimento 100 mm
G Tipo di inserto, acciaio inossidabile 316L Lunghezza di inserimento 150 mm
L Tipo di inserto, Hastelloy C Lunghezza di inserimento 50 mm
M Tipo di inserto, Hastelloy C Lunghezza di inserimento 100 mm
N Tipo di inserto, Hastelloy C Lunghezza di inserimento 150 mm
Z Personalizzazione speciale
6 Fluido di riempimento Intervallo di temperatura
W Olio siliconico a bassa temperatura −65 ~ 145°C
S Olio siliconico a temperatura ambiente −30~200°C
H Olio siliconico ad alta temperatura −10 ~ 350°C
U Olio siliconico ad altissima temperatura 0~415°C
V Olio vegetale 0~250°C
F Olio fluorurato −30 ~ 260°C
7 Configurazione della faccia del diaframma con flangia bagnata
N Nessuno
1 316L rivestito con FEP (etilene propilene fluorurato), temperatura ≤180°C
2 316L rivestito con PFA (Perfluoroalcossi), Temp ≤260°C
3 Membrana laminata con pellicola in PTFE (pellicola di politetrafluoroetilene) [2], temperatura ≤200°C (non applicabile al tipo con inserto)
4 316L rivestito con FEP (etilene propilene fluorurato), temperatura ≤180°C (Insert type only)
5 316L rivestito con PFA (Perfluoroalcossi), Temp ≤260°C (Insert type only)
6 316L placcato oro
7 316L placcato rubino
8 Trattamento anti-vuoto
