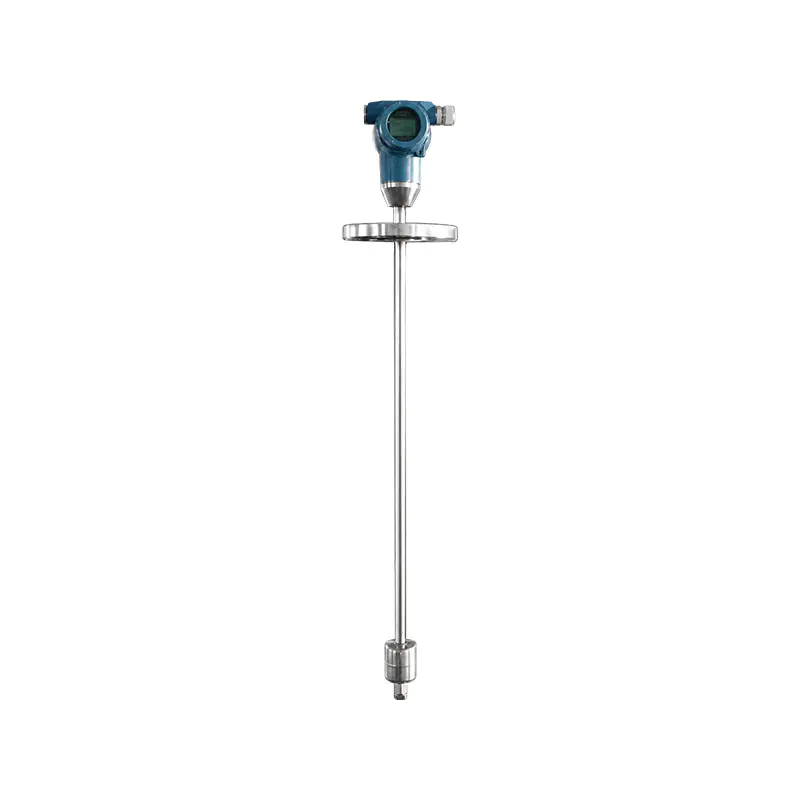

Indicatore di livello del liquido magnetostrittivo tipo UZ-CZ

Indicatore di livello magnetostrittivo UZ-CZ. L'indicatore di livello magnetostrittivo è un sensore magnetico unico ed estremamente preciso in grado di eseguire misurazioni continue del livello del liquido e dell'interfaccia e fornire un'uscita del segnale analogico per il monitoraggio e il controllo. Ha una risoluzione a induzione più di 10 volte superiore rispetto ai tradizionali trasmettitori reed. La struttura di base comprende componenti di conversione elettronica dotati di elaborazione del segnale e componenti elettronici di induzione installati in tubi di acciaio inossidabile. L'indicatore di livello magnetostrittivo può essere installato intero sulla parte superiore del serbatoio oppure installato sulla sua parte superiore attraverso il tubo di scarico lato serbatoio. Il componente elettronico di rilevamento può misurare la posizione del galleggiante magnetico in aumento o in diminuzione a causa delle variazioni del livello del liquido e il componente di conversione elettronica viene elaborato dal microprocessore in un'uscita di segnale analogico a due fili. Poiché l'alloggiamento contenente i componenti elettronici è installato all'estremità del tubo del sensore e presenta una struttura di assemblaggio speciale, può essere applicato a temperature elevate. Il segnale di uscita standard a due fili da 4-20 mA consente agli utenti di calibrare facilmente l'effettivo campo di misurazione del livello del liquido sul posto attraverso i tre pulsanti sullo strumento. Il trasmettitore intelligente è progettato per essere facile da usare e da calibrare e può essere utilizzato anche insieme all'indicatore di livello del liquido magnetico di tipo UZ.

Caratteristiche del prodotto:
1. Adatto per la misurazione continua del livello o dell'interfaccia del serbatoio;
2. Adotta il principio magnetostrittivo più avanzato;
3. La precisione della misurazione è estremamente elevata, con un errore di solo lo 0,01% dell'intera gamma e un errore massimo non superiore a 1,27 mm;
4. Può funzionare ad alta temperatura e alta pressione. La temperatura massima può essere selezionata fino a 250 ° C e la pressione massima può essere selezionata fino a 10 MPa;
5. Ha sicurezza intrinseca e prestazioni antideflagranti, adatte per l'uso in luoghi infiammabili ed esplosivi;
6. Segnale di uscita standard da 4-20 mA con comunicazione con protocollo HART;
7. Ha una funzione di uscita del segnale di temperatura selezionabile
8. Installato sulla parte superiore o laterale del serbatoio, il metodo di installazione integrato è estremamente comodo e semplice ed è facile da calibrare in loco;

Industria applicativa;
1. Industria petrolchimica
Serbatoi di stoccaggio di petrolio greggio e raffinato, recipienti di reazione, torri di distillazione, misurazione del confine olio-acqua; Il tipo antideflagrante viene utilizzato per mezzi infiammabili ed esplosivi, in grado di misurare il livello del liquido e l'interfaccia olio-acqua, la misurazione dell'area del serbatoio e il monitoraggio del livello del liquido dell'unità di raffinazione del petrolio.
2. Industria chimica
Serbatoi di stoccaggio di liquidi acidi-alcalini, solventi organici, liquidi corrosivi, serbatoi di dosaggio; Seleziona le sonde anticorrosione 316L e PTFE per un controllo preciso del livello del liquido di processo, prevenendo il traboccamento e l'essiccazione del serbatoio e collegandole al sistema DCS.
3. Industria del trattamento delle acque/protezione ambientale
Serbatoio delle acque luride, serbatoio di sedimentazione, serbatoio dell'acqua di desalinizzazione, serbatoio di stoccaggio dei prodotti chimici; Impianti di trattamento delle acque reflue, laboratori chimici per l'acqua nelle centrali elettriche; monitorare i livelli di liquami, sostanze chimiche e acqua pulita e adattarsi alle condizioni di lavoro dei prodotti chimici corrosivi delle acque reflue.
4. Industria alimentare e farmaceutica
Serbatoio degli ingredienti, serbatoio di stoccaggio, serbatoio di reazione farmaceutica; Realizzato in materiale 316L di grado sanitario, conforme ai requisiti di pulizia GMP, utilizzato per la misurazione del livello di liquidi ad alta precisione nei serbatoi di stoccaggio di bevande, latticini e farmaceutici, senza rischio di contaminazione media.

Contattaci
PRECV：Indicatore di livello a sfera a levitazione magnetica serie UQZSUCC：Indicatore di livello a tubo al quarzo UGS/UNS
Domande frequenti Specifiche delle prestazioni

D1: Gli indicatori di livello magnetostrittivi possono misurare le interfacce olio-acqua?
R: Va bene. Questo indicatore di livello può emettere contemporaneamente dati sul livello del liquido e sui confini, adatto per serbatoi di olio e serbatoi di stoccaggio con supporti stratificati. Deve essere dotato di una sfera flottante e la differenza di densità dei diversi mezzi deve soddisfare i requisiti minimi per identificare stabilmente l'interfaccia.

Q2: Il mezzo è corrosivo; come selezionare un indicatore di livello magnetostrittivo?
R: Scegli l'acciaio inossidabile 316L e una guaina anticorrosione in PTFE per la parte del mezzo di contatto; Dovrebbe essere data priorità all'utilizzo di aste sonda resistenti alla corrosione per condizioni acido-base forti, per confermare la temperatura e la pressione del mezzo ed evitare danni alla sonda causati dalla corrosione.

Q3: Gli indicatori di livello magnetostrittivi necessitano di una calibrazione regolare?
R: Il principio di misurazione in sé non presenta usura meccanica e non richiede tarature frequenti in condizioni di lavoro normali; Si consiglia di effettuare una verifica in loco dopo l'installazione iniziale, la sostituzione delle sfere flottanti e la manutenzione per garantire la precisione della misurazione.

Q4: Gli indicatori di livello magnetostrittivi possono essere utilizzati in situazioni a prova di esplosione?
R: Certo, scegli un modello antideflagrante che soddisfi la classificazione antideflagrante Ex e venga utilizzato per serbatoi di stoccaggio di materiali infiammabili ed esplosivi nelle industrie petrolchimiche. L'installazione e il cablaggio devono essere conformi alle normative antideflagranti in loco.

Trasmettitore elettronico
Alloggiamento: alloggiamento in alluminio pressofuso antideflagrante. Include una connessione filettata da 1/2” NPT e un pressacavo.
Ripetibilità: 0,005% del fondo scala, non superiore a 0,38 mm.
Non linearità: 0,01% del fondo scala, non superiore a 0,9 mm.
Precisione: 0,01% del fondo scala, non superiore a 1,27 mm.
Alimentazione: 10,5–36 V CC
Protezione dalla polarità: diodo collegato in serie nel circuito
Uscita: standard 4–20 mA; SPAN e ZERO possono essere calibrati manualmente in loco
Smorzamento: regolabile in loco tramite pulsante; intervallo regolabile: 0,1–36 secondi
Temperatura operativa: –40–65 °C
Umidità relativa: <85%

Tubo sensore
Materiale: acciaio inossidabile 316SS, acciaio legato 20#, Hastelloy, PTFE e opzioni di placcatura
Temperatura operativa: -40–65°C. Fino a 250°C con opzione /HHT
Pressione operativa massima: versione standard fino a 6,5 MPa a 148°C; fino a 20,4 MPa con opzione /HHP
Intervallo di misurazione: 0,3–20 metri
Installazione: raccordo filettato a compressione standard da 3/4” NPT
Classificazione antideflagrante: standard EXib ICT5

Modello XG/UZ-CZ Trasmettitore di livello magnetostrittivo
G Asta rigida Tipo di sensore
R Asta flessibile
1 1,6 MPa Pressione di processo (MPa)
2 2,5 MPa
3 4,0 MPa
4 6,3MPa
10,0 MPa
1 Flangia Connessioni al processo
2 Filettato
P Uscita 4–20 mA Tipi di trasmettitori
D 4–20 mA HART
I Intrinsecamente sicuro
1 Acciaio inossidabile (304, 321, 316L) Materiale bagnato
2 Acciaio inossidabile rivestito in PTFE (F4).
Altro
A Indicatore locale Tipo di visualizzazione
B Display digitale
C Altro
X Altro options, e.g., number of temperature measurement points Altro Options
