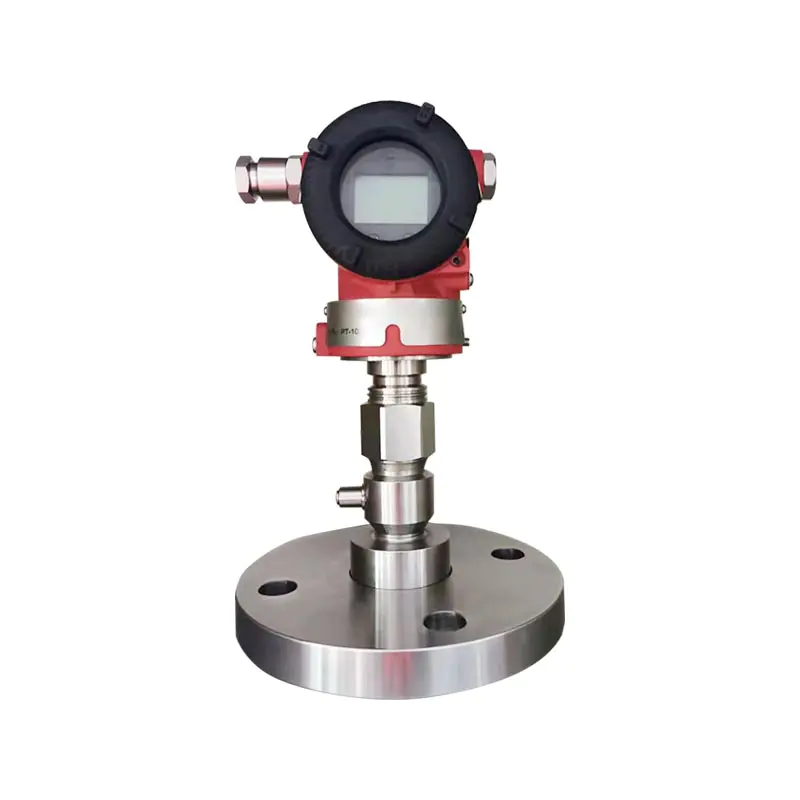

XG3051T Trasmettitore remoto di pressione differenziale/pressione assoluta

Q2: Come scegliere tra pressione relativa e pressione assoluta?
A: Selezionare la pressione relativa per misurare la pressione atmosferica relativa. Quando si misura il vuoto e la pressione negativa, la pressione assoluta deve essere selezionata come riferimento per la condizione di lavoro e non può essere miscelata; in caso contrario, si verificheranno errori di misurazione significativi.

Q3: Qual è il segnale di uscita? Posso connettermi a un dispositivo portatile HART?
R: L'uscita analogica standard da 4-20 mA, combinata con il protocollo digitale HART, supporta la configurazione in loco, la modifica dell'intervallo, la calibrazione del punto zero del controller HART e può essere collegata a sistemi DCS e PLC.

Q4: Come scegliere il materiale per la pellicola di trasmissione remota?
A: Acciaio inossidabile convenzionale 316L; per mezzi fortemente corrosivi, è possibile selezionare la lega Hastelloy e la pellicola di tantalio e la composizione e la temperatura dei mezzi possono essere fornite al momento dell'ordine.

Intervallo di misurazione

Il campo minimo del trasmettitore remoto di pressione relativa/pressione assoluta deve essere il valore maggiore dei campi minimi specificati nella Tabella 1 e Tabella 2. Il campo regolato non deve essere inferiore al campo minimo.
L'intervallo massimo del trasmettitore remoto di pressione relativa/pressione assoluta deve essere il valore più piccolo tra l'intervallo massimo del corpo del trasmettitore e la pressione nominale della flangia remota.

La costante di smorzamento del componente amplificatore è 0,1 s; la costante di tempo del sensore e della flangia del separatore remoto varia da 0,2 a 6 s, a seconda della portata del sensore, del rapporto di portata, della lunghezza del capillare e della viscosità del fluido di riempimento.
La costante di tempo aggiuntiva regolabile varia da 0,1 ~ 60 s.

La flangia remota per pressione relativa/assoluta si collega alle flange di accoppiamento conformi agli standard ANSI/DIN. Tali flange di accoppiamento devono essere dotate di guarnizioni morbide e bulloni e dadi di montaggio (bulloni e dadi sono opzionali per gli utenti).

Per trasmettitori remoti di pressione relativa/assoluta con tubi capillari: se il gruppo del separatore remoto è installato sotto il corpo del trasmettitore, la differenza massima di altezza tra il gruppo del separatore remoto e il corpo del trasmettitore deve essere inferiore a 5 m. Quando la pressione operativa è inferiore a 100 kPa assoluti, installare il corpo del trasmettitore sotto il gruppo del separatore remoto.

Il raggio minimo di curvatura del tubo capillare è 75 mm. Non è consentito l'avvolgimento!

Condizioni ambientali

Limite di temperatura limite del mezzo di processo
Temperatura media: -30~400°C

Nota: prestare particolare attenzione a eventuali valori che superano l'intervallo di temperatura e pressione sopra indicato; questi possono essere soddisfatti
disegno speciale.

Condizioni di potenza e carico
La tensione di alimentazione è 24V
R≤(Us-12V) /Imax kQ 2
dove Imax=23 mA
Tensione massima di alimentazione: 42 V CC
Tensione di alimentazione minima: 12 V CC, 15 V CC (display LCD retroilluminato)
Intervallo di carico della comunicazione digitale: 250~600Q

Note:
(1) Livello di prestazione A: le prestazioni rimangono entro i limiti delle specifiche tecniche durante il test.
(2) Livello di prestazioni B: durante il test potrebbe verificarsi un degrado temporaneo o una perdita di funzionalità/prestazioni, ma l'unità può ripristinarsi automaticamente. Lo stato operativo effettivo e i dati memorizzati rimangono invariati.

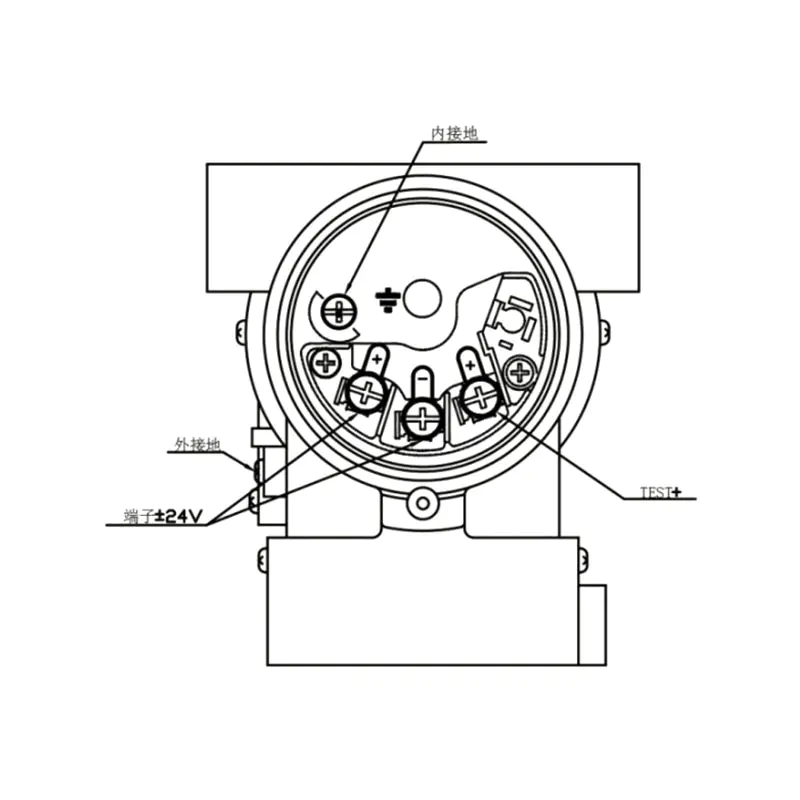

Figura 6: Schema dei collegamenti elettrici

Nota: la funzione di interfaccia rapida è equivalente al terminale del segnale.

Nota 6: Quando si selezionano le guarnizioni per la trasmissione remota di pressione/vuoto per dispositivi con diaframmi interni, completare prima la selezione del manometro/trasmettitore di vuoto XG3051T e selezionare l'opzione R dalla riga 40 nella tabella delle opzioni XG3051T.

Nota 10: Quando si seleziona un dispositivo di tenuta della flangia del comando remoto con montaggio filettato, completare innanzitutto la selezione per la sezione del corpo del trasmettitore di pressione relativa/assoluta XG3051T e selezionare l'opzione R per la trasmissione remota nella riga 40 della tabella delle opzioni XG3051T.

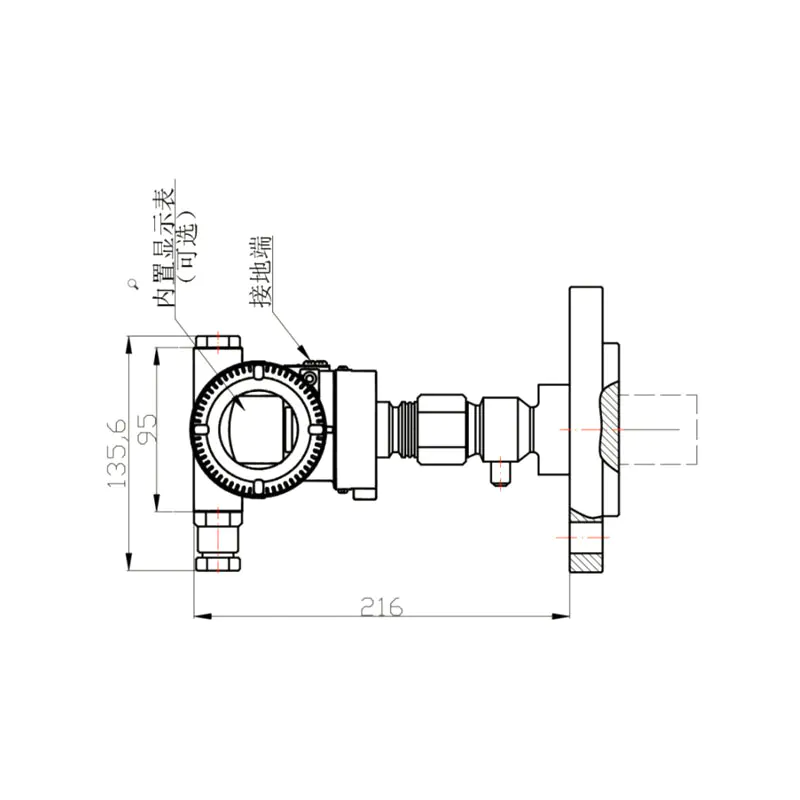

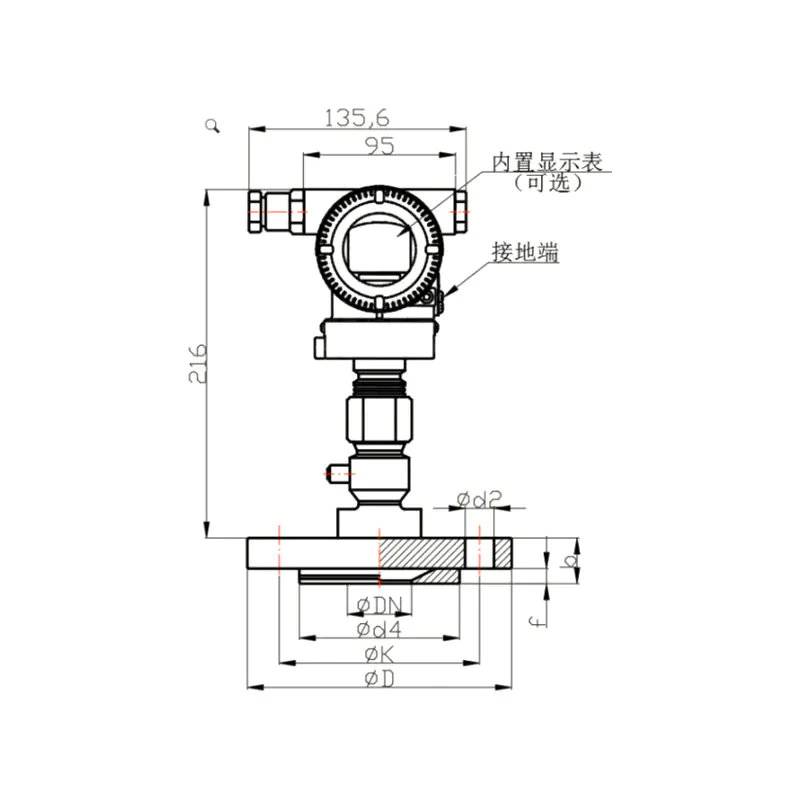

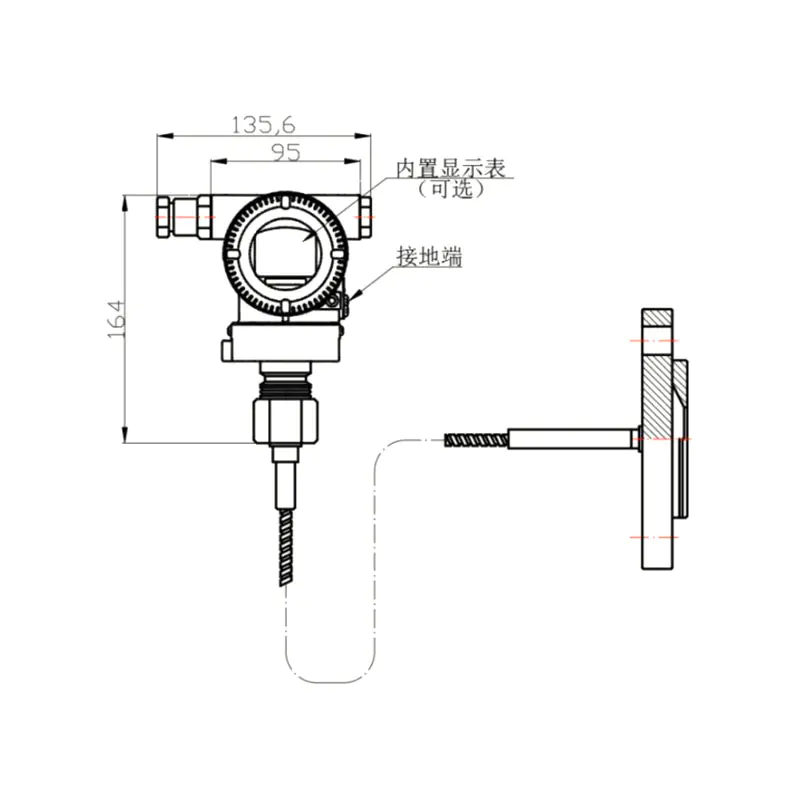

Figura 1. Schema del dispositivo di sigillatura remota di tipo base (tipo RS)	Figura 2. Schema di montaggio diretto del dispositivo di sigillatura remota di tipo base (tipo RN)

Nota: gli utenti possono facoltativamente installare bulloni e dadi.

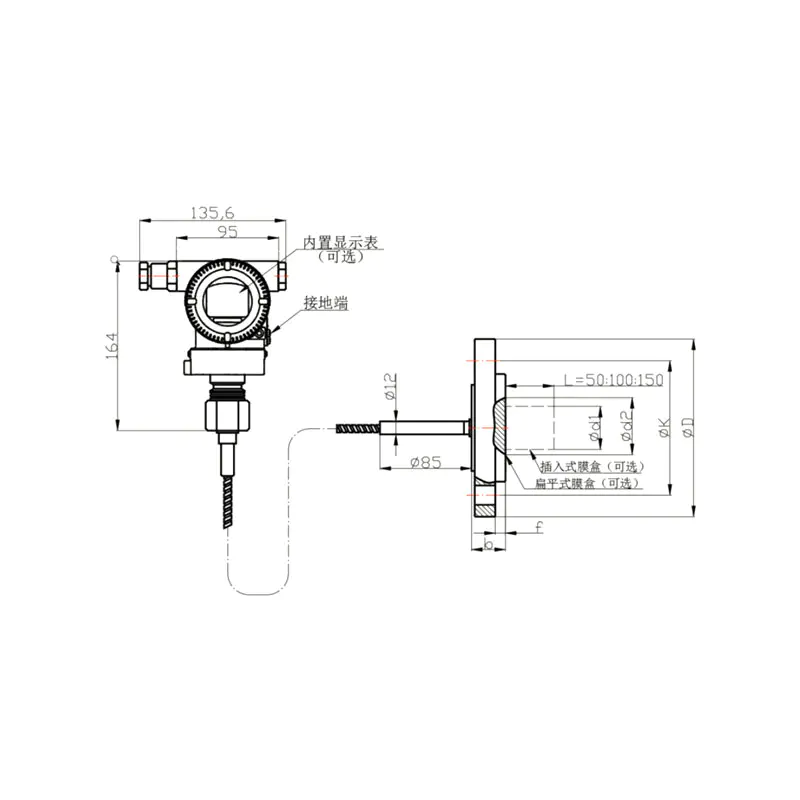

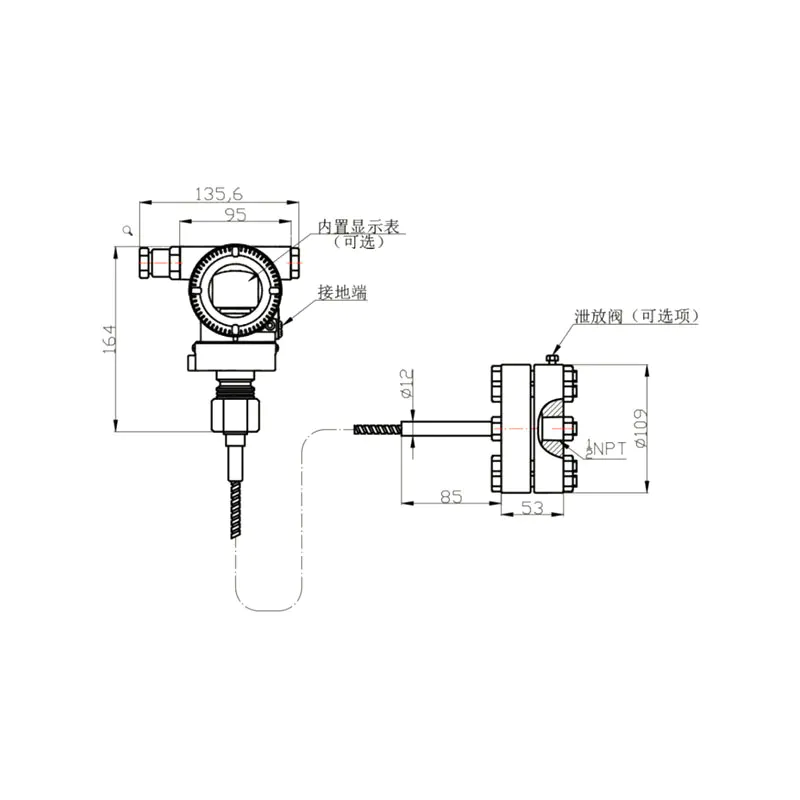

Figura 3: Dispositivo di sigillatura remota con membrana interna (tipo USA)	Figura 4: Schema di installazione diretta del dispositivo di tenuta con comando a distanza con membrana interna (tipo UN)	Figura 5: Schema del dispositivo di tenuta con controllo remoto del tipo di installazione filettata (tipo RTW)
