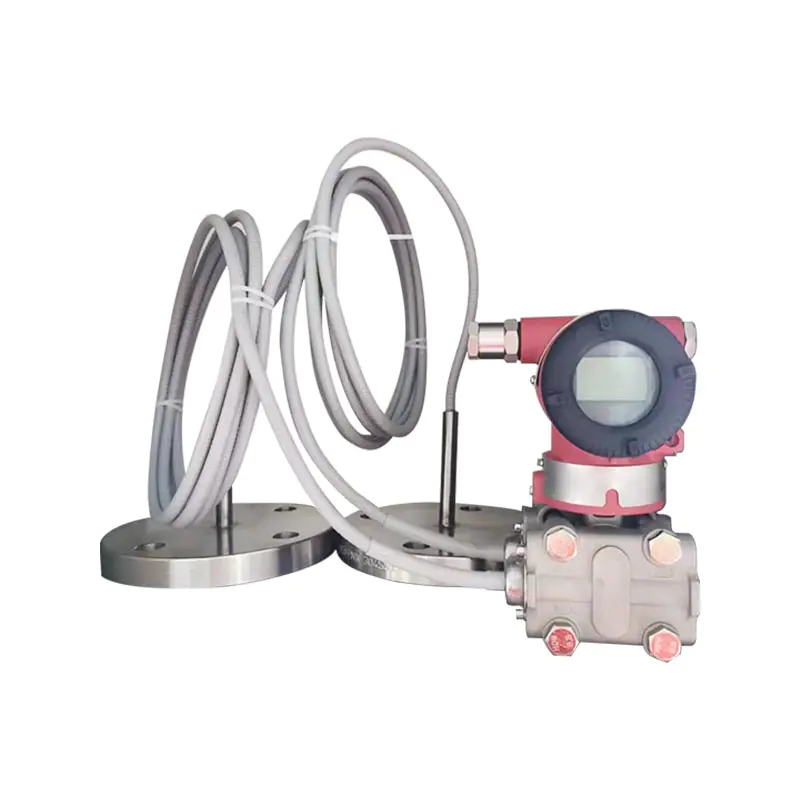

XG3051DP Trasmettitore remoto di pressione differenziale

Q1: Qual è lo scopo principale del trasmettitore remoto a doppia flangia XG3051DP per la misurazione?
A: Utilizzato principalmente per misurare la pressione differenziale; spesso utilizzato per misurare il livello del liquido, la portata e la densità media in serbatoi chiusi. Struttura di isolamento capillare a doppia flangia, adatta per alta viscosità, facile cristallizzazione, forte corrosione e mezzi ad alta temperatura, per evitare blocchi medi e corrosione del corpo del sensore, uscita HART 4-20 mA e interfaccia con il sistema DCS/PLC.
Q2: Quali sono le ragioni del punto zero impreciso e della deriva numerica dopo l'installazione della doppia flangia?
R: La deriva può essere causata da variazioni della temperatura ambientale, compressione capillare, desquamazione e cristallizzazione della membrana e impostazioni errate dei parametri di migrazione. Dopo l'installazione è necessario effettuare la migrazione del punto zero in loco; Evitare la compressione e la piegatura a piccolo raggio dei capillari; Quando la temperatura operativa cambia in modo significativo, aumentare opportunamente lo smorzamento dello strumento.
Q3: Come scegliere il materiale del diaframma flangiato?
R: L'acciaio inossidabile 316L è selezionato per condizioni di lavoro normali; I mezzi corrosivi possono essere selezionati tra la lega Hastelloy e la pellicola di tantalio. Quando si effettua un ordine, fornire il nome del mezzo, la temperatura e la pressione per un facile abbinamento del fluido di riempimento del diaframma e del capillare.
Q4: Quali sono i tabù per l'installazione dei tubi capillari?
R: Non è consentito tagliare o piegare eccessivamente i tubi capillari; il raggio minimo di curvatura è > 50 mm e non possono essere schiacciati o urtati. Il tubo capillare è riempito con liquido sigillante all'interno. Una volta danneggiato e con perdite, lo strumento fallirà direttamente e non potrà essere riparato in loco.

Istruzioni di connettività del processo per l'inoltro unilaterale senza flange di inoltro

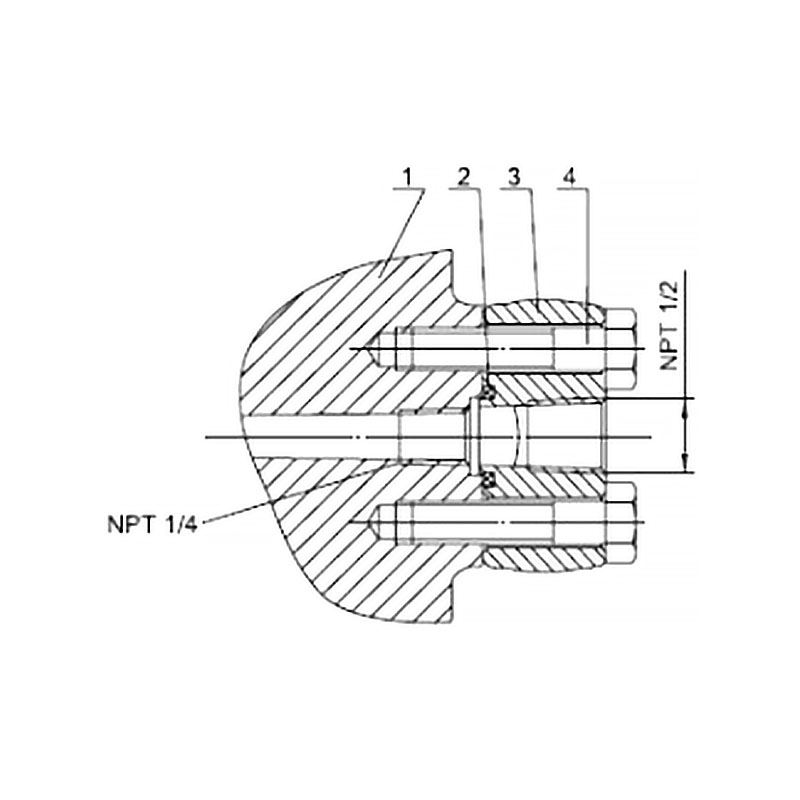

Flangia ellittica in acciaio inossidabile 1/2-NPT (codice 1)		1. Flangia della camera a pressione
		2. Guarnizione O-ring
		3. Connessione con flangia ellittica NPT 1/2
		4. Bullone

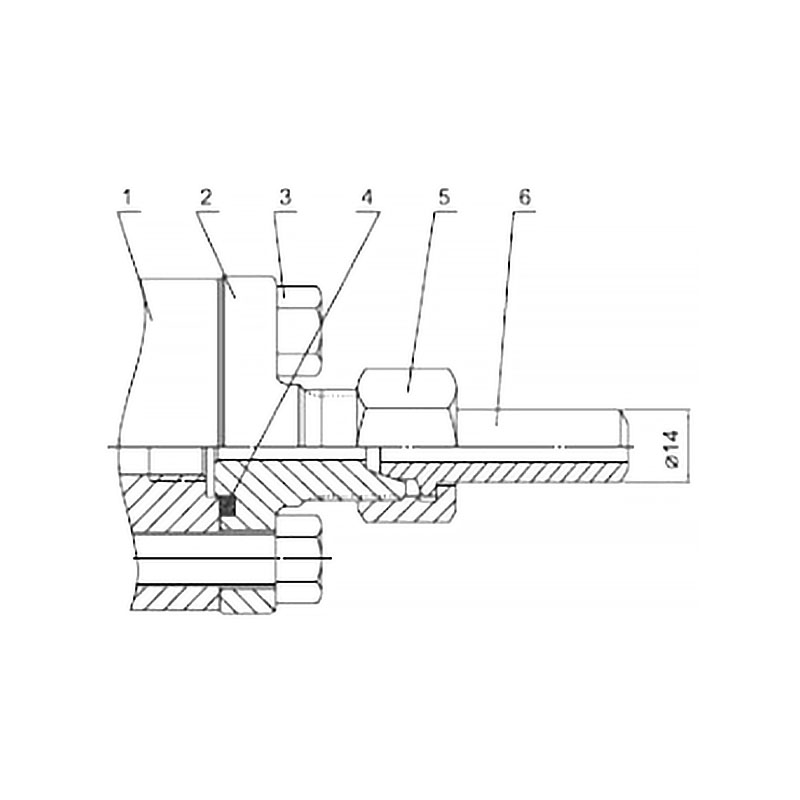

Connettore a T M20x1,5 in acciaio inossidabile (codice 2)		1. Flangia della camera di pressione
		2. Raccordo filettato maschio a forma di T M20×1,5
		3. Bullone
		4. O-ring
		5. Dado M20×1,5
		6. Tubo di ingresso pressione

Parametri di misurazione: pressione differenziale, livello del liquido

La portata minima del trasmettitore remoto dovrebbe essere il valore maggiore tra le portate minime nella Tabella 1 e nella Tabella 2.
La portata regolabile non deve essere inferiore alla portata minima. La portata massima del trasmettitore remoto sarà il valore più piccolo tra la portata massima del corpo del trasmettitore e la pressione nominale della flangia di livello.

Segnale di uscita
Uscita HART CC a 2 fili, 4–20 mA, comunicazione digitale; il protocollo HART è sovrapposto al segnale 4–20 mA CC.
Limiti del segnale di uscita: Imin = 3,9 mA, Imax = 20,5 mA

La costante di smorzamento del componente amplificatore è 0,1 s; la costante di tempo del sensore e della flangia del separatore varia da 0,2 a 6 s, a seconda della portata del sensore, del rapporto di portata, della lunghezza del capillare e della viscosità del fluido di riempimento.
La costante di tempo aggiuntiva regolabile varia da 0,1 ~ 60 s.

Il corpo del trasmettitore può essere fissato in qualsiasi posizione. La condizione di installazione ottimale è mantenere l'albero della flangia di processo verticale. La deviazione della posizione causerà uno spostamento dello zero correggibile. L'alloggiamento dell'elettronica può essere ruotato fino a 360° e la vite di fissaggio può fissarlo in qualsiasi posizione angolare.
La flangia del separatore remoto si collega a una flangia di accoppiamento conforme agli standard ANSI/DIN. La flangia di accoppiamento dovrà essere dotata di una guarnizione morbida e di bulloni e dadi di montaggio (bulloni e dadi sono opzionali per gli utenti).
Per i trasmettitori con separatore remoto doppio, i gruppi capillari e le flange del separatore remoto devono essere installati in un ambiente con la stessa temperatura ambiente quanto più possibile.
Il raggio minimo di curvatura del capillare è 75 mm. L'avvolgimento è severamente vietato!

Condizioni ambientali

Limite di temperatura limite del mezzo di processo
Temperatura media: -30~400°C

Nota: prestare particolare attenzione a eventuali valori che superano l'intervallo di temperatura e pressione sopra indicato; questi possono essere soddisfatti
progettazione speciale.

Condizioni di potenza e carico
La tensione di alimentazione è 24V
R≤(Us-12V) /Imax kQ 2
dove Imax=23 mA
Tensione massima di alimentazione: 42 V CC
Tensione di alimentazione minima: 12 V CC, 15 V CC (display LCD retroilluminato)
Intervallo di carico della comunicazione digitale: 250~600Q

Nota: (1) Una descrizione del livello di prestazioni: durante i test, le prestazioni sono normali entro i limiti delle specifiche tecniche.
(2) Descrizione del livello di prestazioni B: durante il test, le funzioni o le prestazioni diminuiscono o scompaiono temporaneamente ma possono ripristinarsi da sole; le condizioni operative effettive, la memorizzazione e i dati rimangono invariati.

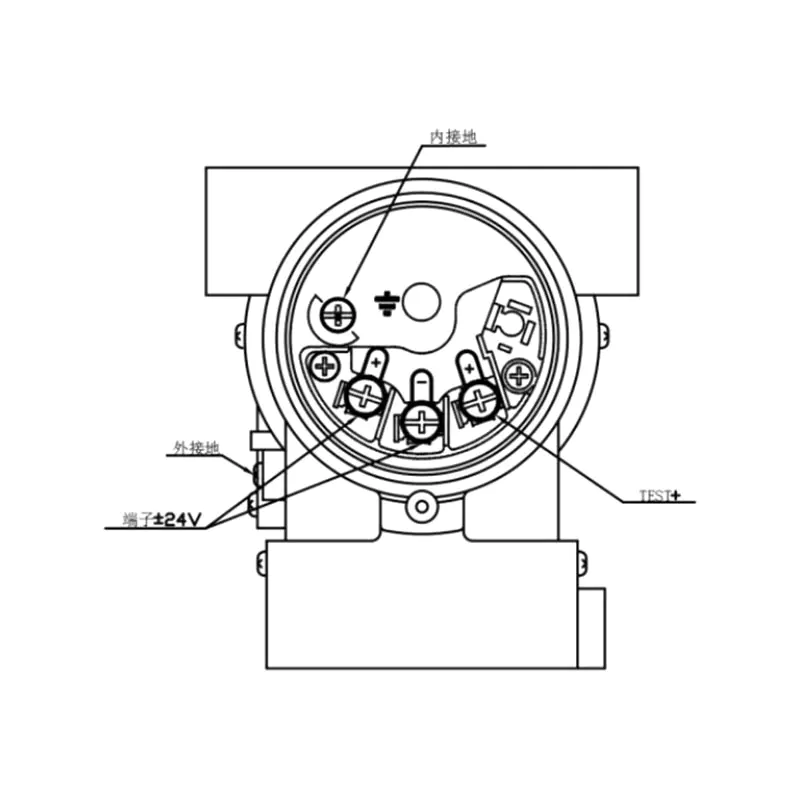

Figura 5: Schema del collegamento elettrico

Nota: la funzione di interfaccia rapida è equivalente al terminale del segnale.

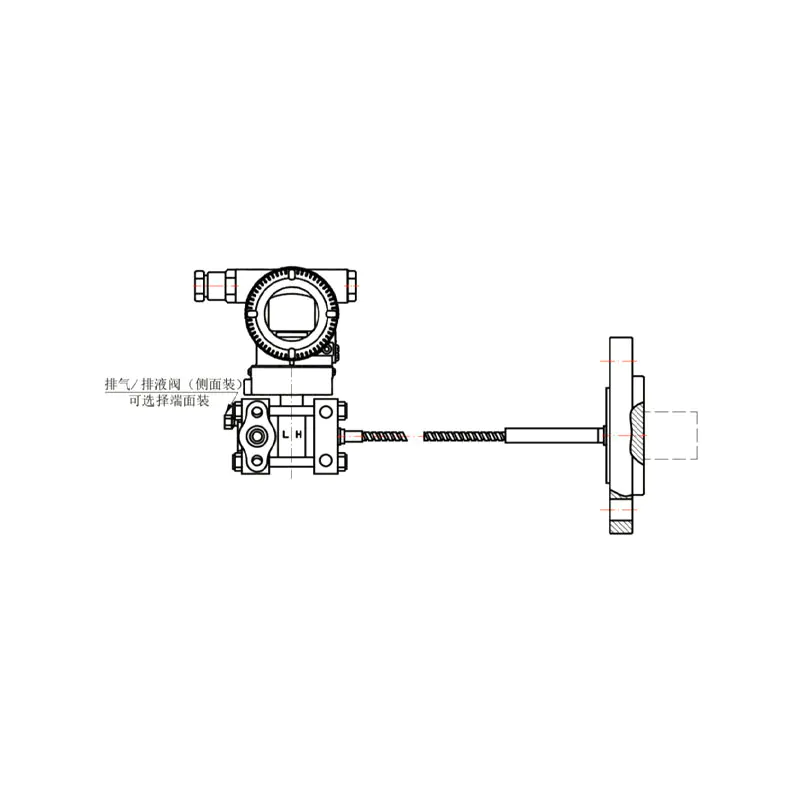

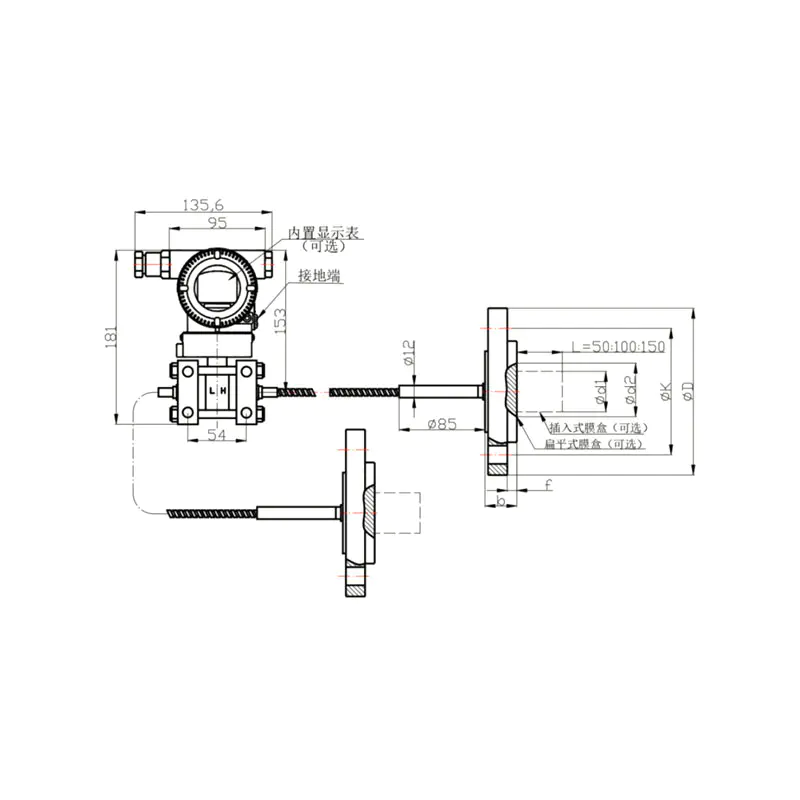

Disegno 1: Disegno del gruppo di tenuta remota a pressione differenziale bilaterale di tipo base	Disegno 2: Disegno del gruppo di tenuta remota a pressione differenziale su un solo lato di tipo base

Nota:
(1) Il gruppo separatore remoto per pressione differenziale di tipo base monolaterale può essere installato sul lato di alta pressione o sul lato di bassa pressione del corpo del trasmettitore.
(2) Il metodo di installazione del corpo del trasmettitore per i gruppi di separatori remoti di pressione differenziale di tipo base a lato singolo o a doppio lato è lo stesso del trasmettitore di pressione differenziale serie XG3051DP.

Nota:Usercanoptionallyequipinsaatonbosannut.

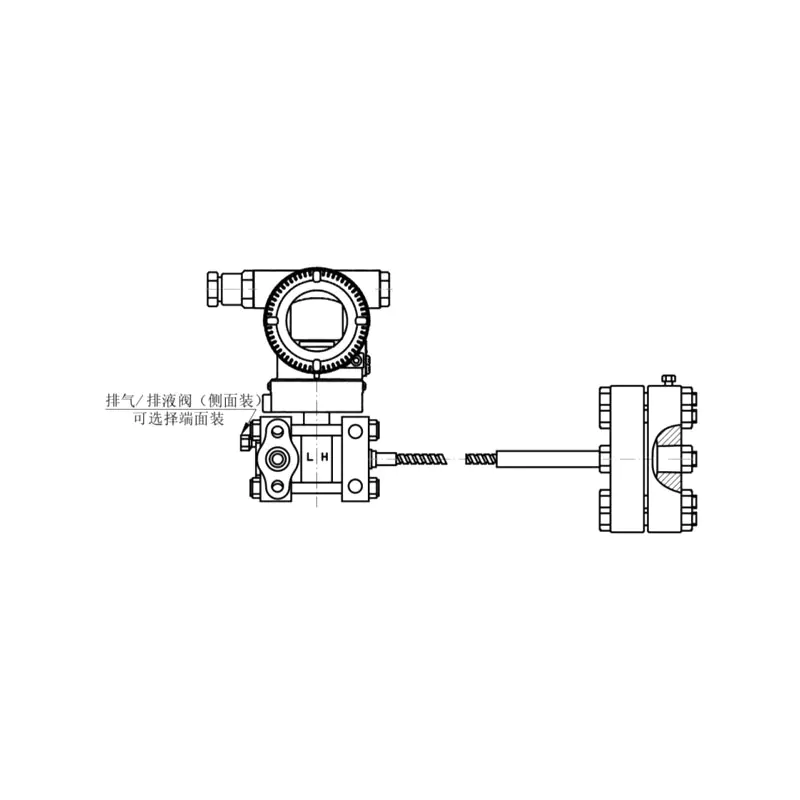

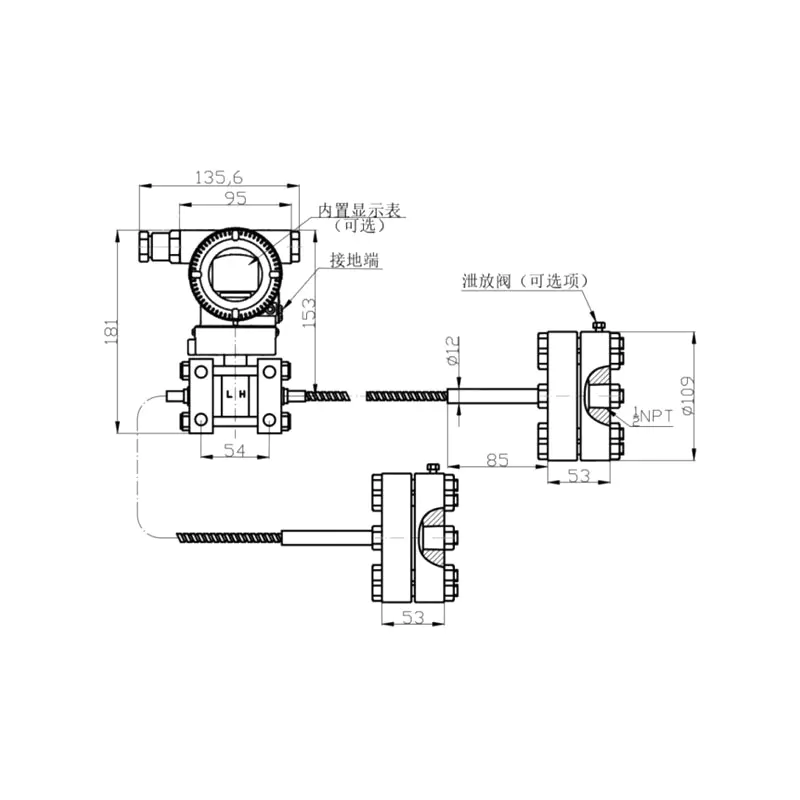

Figura 3	Figura 4 Gruppo di tenuta remota a pressione differenziale con montaggio filettato su un solo lato

Nota:
(1) Il gruppo separatore remoto di pressione differenziale con montaggio filettato su un solo lato può essere installato sul lato di alta pressione o sul lato di bassa pressione del corpo del trasmettitore.
(2) Il metodo di installazione del corpo del trasmettitore per i gruppi di separatori remoti di pressione differenziale montati su filettatura su un lato e su due lati è lo stesso del trasmettitore di pressione differenziale serie XG3051DP.
