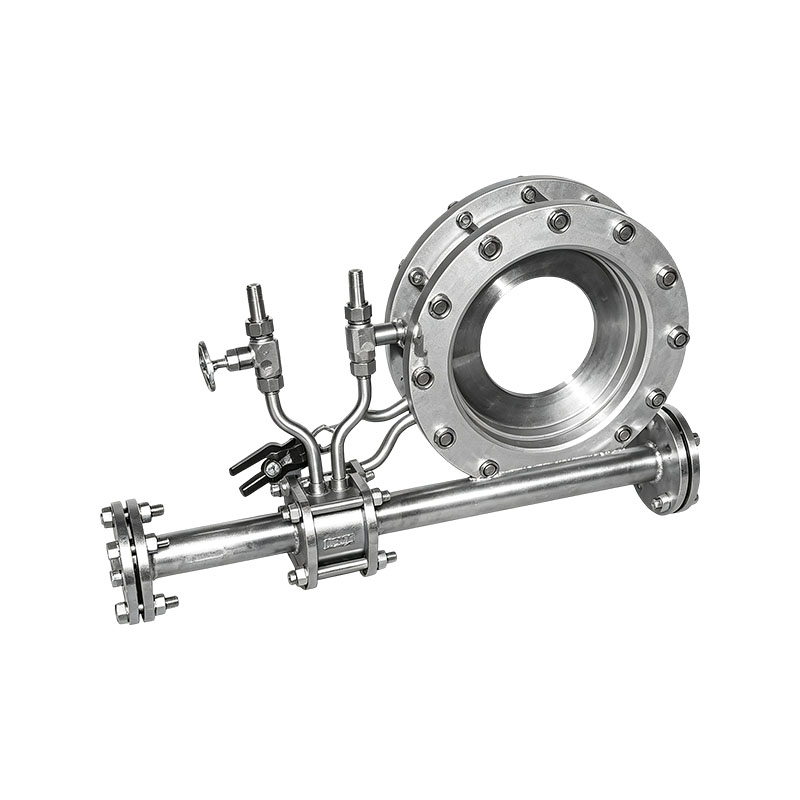

I misuratori di portata ad orifizio sono misuratori di portata a pressione differenziale, che rappresentano i dispositivi di misurazione del flusso più storicamente affermati nella produzione industriale. Presentano tipi diversi, tecnologia matura e applicazioni estese.
Caratteristiche del prodotto:
1. Struttura semplice, installazione facile, funzionamento affidabile, basso costo e un certo grado di precisione
Può soddisfare i requisiti della produzione industriale.
2. Con una lunga storia, dati sperimentali ricchi e affidabili e progettazione ed elaborazione standardizzate
Lo standard internazionale per i dispositivi di strozzamento standard (orifizi, ugelli e Venturi) è
ISO 5167 ed è stato rivisto più volte. Finché i componenti di strozzamento sono progettati ed elaborati secondo gli standard,
Per determinare l'intervallo di incertezza è necessaria la calibrazione del flusso reale.
3. L'orifizio standard è adatto per un diametro di 50~3000 mm, con un β di 0,2~0,75.
4. L'ugello standard è adatto per un diametro di 50~500 mm, con un β di 0,2~0,8.
5. L'ugello a collo lungo è adatto per un diametro di 50-630 mm, con un β di 0,2-0,8.
6. Lavorazione meccanica di un tubo Venturi con diametro di 50-250 mm e valore β di 0,2-0,75.
7. Piastra in ferro saldato grosso con diametro del tubo Venturi di 200-1200 mm e valore β di 0,2-0,70.
8. Il diametro del tubo Venturi sbozzato è di 100-800 mm, con un valore β di 0,2-0,75.
9. Il diametro dell'ugello Venturi è 65-500 mm, con un valore β di 0,316-0,775.
10. Diametro piastra con foro rotondo 1/4 ≤ 500 mm, β è 0,245~0,6.
11. Il diametro dell'orifizio conico della popolazione è ≤ 500 mm e β è 0,1~0,316.
12. Il diametro della piastra con doppio orifizio è 40-100 mm e β è 0,2-0,75.
13. Il diametro della piastra con foro piccolo è inferiore a 50 mm e β è 0,2~0,75.
14. Il diametro della piastra con foro piccolo nascosto è ≤ 50 mm e β è 0,2~0,75.
15. Il diametro dell'orifizio della lente ad alta pressione è ≤ 250 mm e β è 0,2~0,75.
16. L'orifizio a bordo largo ha un diametro di 50-400 mm e un β di 0,2-0,75. 17. Il diametro della piastra circolare forata è 50-2000 mm, con un valore β di 0,1-0,8.
18. Orifizio eccentrico con diametro di 100-1000 mm e β di 0,46-0,84.
19. L'orifizio terminale (ugello) ha un diametro di 100-1000 mm e un β di 0,46-0,84.
20. L'intervallo di pressione del suddetto dispositivo di limitazione è 0~42MPa e la temperatura è determinata dal materiale.
21. Doppio tubo Venturi nascosto, diametro nominale della tubazione a sezione circolare: DN=300mm~6000mm, larghezza x altezza della tubazione a sezione rettangolare: LxH (mm)=300x300~6000x6000 e altre tubazioni a superficie geometrica con lo stesso diametro nominale DN e larghezza e altezza variabili. Pressione nominale: PN ≤ 2,5 MPa, determinata dalla temperatura di lavoro e dal materiale; valore della pressione differenziale: (0~100) kPa, errore di misurazione ripetuto (stabilità): ± 10Pa.
22. Il dispositivo di misurazione del vento alare è particolarmente adatto per misurare flussi d'aria di grosso calibro, con misurazione stabile, alta sensibilità, compensazione della perdita di pressione ed elevata precisione.
23. Il design del dispositivo di misurazione del vento comprende un'interfaccia di soffiaggio inverso e un dispositivo di scarico della polvere, che è vantaggioso per la manutenzione del prodotto e aumenta la produzione del prodotto
Affidabilità.
24. La tecnologia di elaborazione e test avanzata e sofisticata migliora notevolmente la precisione e la stabilità del prodotto.
25. I componenti di strozzamento maturi sono integrati con tecnologia elettronica avanzata per creare un dispositivo di misurazione del flusso integrato intelligente con visualizzazione del flusso in loco e uscite di segnale multiple (4-20 mA, impulso, con protocollo HART).
26. Il design del circuito a basso consumo riduce il consumo energetico, aumenta la stabilità e l'affidabilità del sistema. Il sistema integrato prevede un'alimentazione a batteria e una selezione esterna a 24 V CC, comoda per l'installazione e l'utilizzo.
Principali punti di vendita:
1. La standardizzazione è matura e non richiede la calibrazione effettiva del flusso: è conforme agli standard GB/T2624 e ISO5167. I componenti di limitazione standard possono essere utilizzati direttamente per la misurazione dopo essere stati elaborati secondo le specifiche, supportando la liquidazione delle transazioni e la tracciabilità della misurazione.
2. Nessuna parte mobile, durevole e stabile: componenti di strozzamento meccanici puri, nessun elemento rotante/di rilevamento, resistenza alle alte temperature e alle alte pressioni, funzionamento affidabile a lungo termine, lunga durata, bassa manutenzione di base.
3. Ampia gamma di adattamenti del mezzo: può misurare gas, vapori e liquidi, supportare fluidi monofase e alcuni modelli possono adattarsi a mezzi sporchi contenenti piccole quantità di impurità. La copertura del diametro del tubo è ampia.
4. Costo complessivo basso, abbinamento flessibile: struttura semplice, costo economico, può essere abbinato a qualsiasi marca di trasmettitore di pressione differenziale; È possibile selezionare più tipi come orifizio, ugello, Venturi, cono a V, ecc. in base alle condizioni di lavoro.
Settore applicativo:
1. Industria energetica: vapore delle caldaie delle centrali elettriche, aria primaria/secondaria, acqua di circolazione, misurazione dell'energia del gas naturale e contabilità del consumo energetico.
2. Industria petrolchimica: processo di materie prime liquide, gas di processo ad alta pressione, vapore, monitoraggio del flusso di condutture di raffinazione, rapporto materiale, misurazione della consegna commerciale.
3. Industria metallurgica: rilevamento del flusso di gas di altoforno, gas di scarico del convertitore, acqua di raffreddamento, aria compressa, controllo delle condizioni del forno e statistiche energetiche.
4. Riscaldamento/energia municipale: misurazione dei gasdotti di vapore, acqua calda e gas naturale nella rete di riscaldamento, tariffazione per il riscaldamento e bilanciamento del flusso dei gasdotti.
