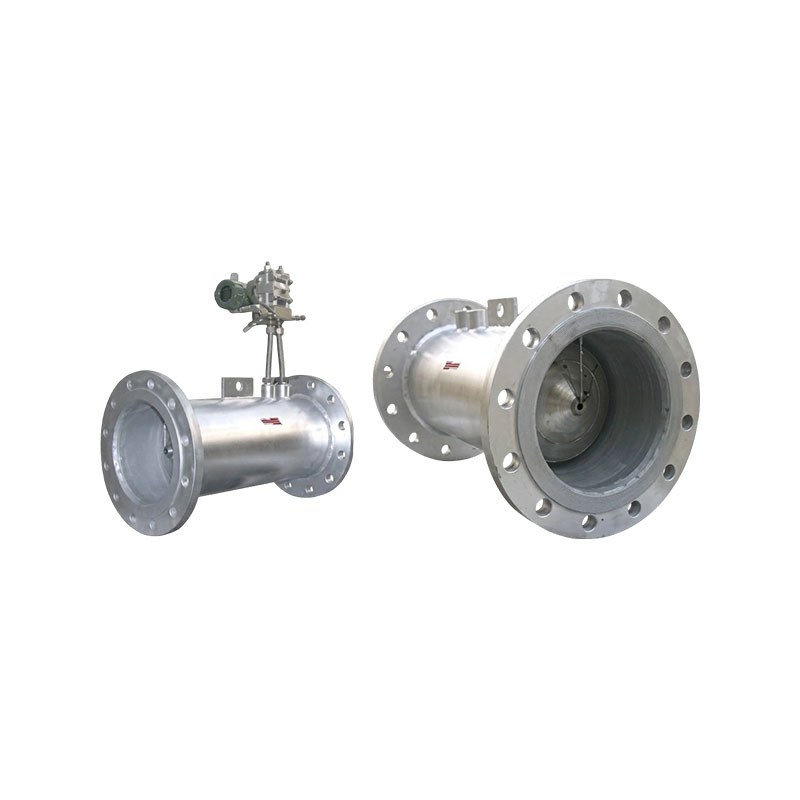

Misuratori di portata con tacca a V serie XG-V

I misuratori di portata con intaglio a V della serie XG-V sono strumenti di pressione differenziale che misurano il flusso di fluido all'interno di un tubo in base alle leggi di conservazione della massa e dell'energia. Utilizza in modo innovativo un cono a forma di V sospeso al centro della tubazione come elemento di strozzamento, che presenta i vantaggi unici dell'autorettifica e dell'autopulizia. È un nuovo tipo di strumento con una vasta gamma di applicazioni.

Caratteristiche del prodotto:
1. La funzione autopulente del misuratore di portata a cono XG-V rallenta la velocità del flusso al centro della tubazione e accelera la velocità del flusso vicino alla parete del tubo quando il fluido passa attraverso il cono a V, rendendo difficile il deposito di sporco sull'elemento di strozzamento, il che è vantaggioso per una misurazione accurata e stabile.
2. Il misuratore di portata a cono XG-V ha una funzione di autorettifica. Il cono a forma di V, che può rallentare la velocità del flusso al centro della tubazione e accelerare la velocità del flusso vicino alla parete del tubo, migliora efficacemente la distribuzione della velocità del flusso del fluido, ottiene l'autorettifica e riduce notevolmente la lunghezza dei tubi diritti anteriori e posteriori. Può essere utilizzato finché raggiunge lo 0-3DN anteriore e lo 0-1DN posteriore.
3. Buona resistenza all'usura, buona stabilità a lungo termine ed elevata ripetibilità della misurazione.
4. La struttura speciale ha una bassa perdita di pressione, con una perdita di pressione compresa tra 1/3 e 1/5 dell'orifizio. Il rapporto di portata è 10:1 (speciale fino a 30:1).
5. La struttura speciale è adatta per misurare bassa pressione statica e bassa portata.
6. A causa della struttura unica del flussometro conico, in molti casi viene spesso utilizzato come miscelatore.
7. Adatto per temperature di esercizio fino a 850°C e pressioni fino a 42MPa. Se vengono utilizzati materiali speciali, la gamma è ancora più elevata.
8. Per la comodità degli utenti, il misuratore di portata a cono XG-V della nostra azienda ha strutture sia integrate che divise.
9. Il sistema di misuratori di portata a cono XG-V brevettato plug-in della nostra azienda risolve il problema dell'elevato costo dell'utilizzo di sensori cono a V per grandi diametri, conserva i vantaggi della misurazione cono a V, espande notevolmente il campo di applicazione dei misuratori di portata cono a V e risolve il problema della piccola pressione differenziale nelle tubazioni di grande diametro, che rende la misurazione scomoda. Ha una buona economia, tempestività e stabilità.
10. Il misuratore di portata cono a V integrato intelligente adotta un design del circuito avanzato, funzioni potenti, basso consumo energetico, un display LCD a grande schermo per le informazioni sul flusso e una memoria interna avanzata per garantire la sicurezza dei dati.
11. Il sistema di misuratore di portata cono a V integrato può essere alimentato da batterie e 24 V CC esterni, emette segnali da 4-20 mA e impulsi e dispone del protocollo HART.

Principali punti di vendita:
1. Requisito di sezione di tubo diritto corto: dotato di effetto di rettifica del campo di flusso, sono necessarie solo sezioni di tubo diritto 0-3D a monte e 0-1D a valle. Può anche essere installato e utilizzato per ristrutturazioni in loco e spazi ristretti di tubazioni, riducendo i costi di costruzione.
2. Adatto a fluidi sporchi e complessi: la struttura anulare di strozzamento ha un effetto auto-soffiante e autopulente, che rende difficile l'accumulo e il blocco della polvere. Può misurare gas, liquidi e vapori che contengono impurità, sono soggetti a incrostazioni e hanno un'elevata viscosità.
3. Misurazione stabile e affidabile: nessuna parte mobile, buona ripetibilità, resistenza all'usura, piccola attenuazione della precisione a lungo termine, misurazione stabile in condizioni di portata alta e bassa, ampio rapporto di intervallo.
4. Perdita di pressione ridotta: rispetto ai dispositivi di strozzamento con orifizio, presenta una perdita di pressione inferiore, consente di risparmiare sul consumo energetico del sistema ed è adatto per tubi di grande diametro e condizioni di produzione continua e ininterrotta.

Settore applicativo:
1. Industria del petrolio e del gas naturale: misurazione del processo e regolamento commerciale di petrolio greggio, petrolio raffinato, gas naturale e mezzi petroliferi e gassosi contenenti impurità.
2. Industria chimica e petrolchimica: monitoraggio del flusso di gas di processo, vapore, mezzi corrosivi, fanghi e fluidi facilmente cristallizzabili.
3. Industria dell'energia elettrica e termica: misurazione del flusso di vapore di caldaia, acqua di alimentazione, condensa, gas, gas di scarico, ecc., in centrali termoelettriche e progetti di riscaldamento centralizzato.
4. Industria metallurgica: rilevamento del flusso di fluidi industriali come gas di altoforno, gas di cokeria, acqua circolante, aria compressa e liquami.
