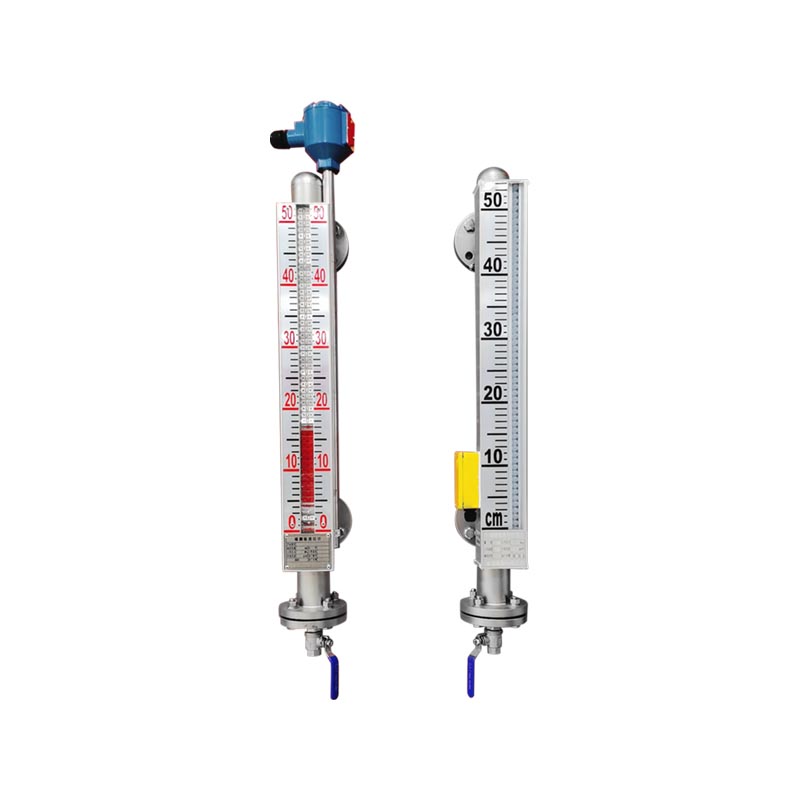

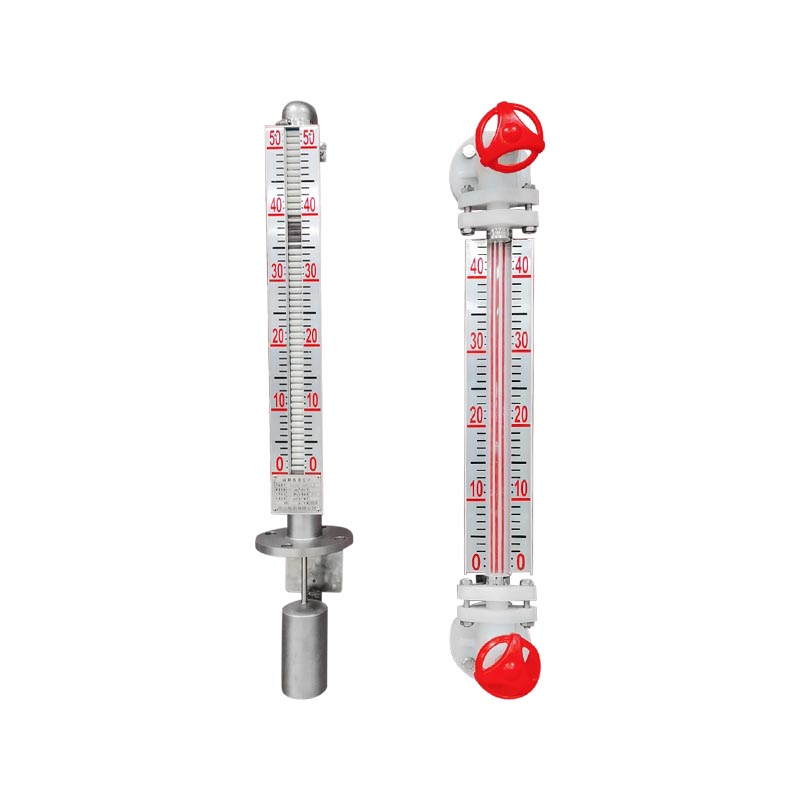

La serie XGUHZ-50C di misuratori di livello a galleggiante magnetico è stata sviluppata dall'azienda sulla base dell'introduzione di misuratori di livello stranieri simili. Secondo lo standard HG/T21584-95 del Ministero dell'Industria Chimica, è stato sviluppato un nuovo tipo di indicatore di livello dei liquidi. Al fine di garantire l'affidabilità e la superiorità tecnica del prodotto, tutte le parti fondamentali dello strumento sono la qualità delle materie prime o dei componenti importati. Può sostituire completamente prodotti simili in patria e all'estero. Affidabile, sicuro, pratico e ampiamente utilizzato nella misurazione e nel controllo di liquidi ad alta temperatura, alta pressione e corrosivi. L'indicatore di livello a lavagna magnetica serie UHZ-50C è ampiamente utilizzato nei settori dell'energia elettrica, del petrolio, dei prodotti chimici, della metallurgia, della protezione ambientale, della marina, dell'edilizia, dell'alimentazione e di altri settori per la misurazione e il controllo del livello dei liquidi nel processo di produzione. La serie XGUHZ-50C di misuratori a galleggiante magnetico può essere utilizzata in varie torri, serbatoi, scanalature, contenitori a sfera Rilevamento del livello di liquido medio in caldaie e altre apparecchiature. Il misuratore di livello a lavagna magnetica serie UHZ può essere utilizzato con elevata tenuta, a prova di perdite e adatto per alta temperatura, alta pressione e resistenza alla corrosione. Compensa l'indicatore del livello del liquido della lastra di vetro (tubo), la chiarezza dei poveri, facile da rompere e presenta altri difetti e l'intero processo di misurazione senza aree cieche, mostrando un campo di misurazione chiaro. L'indicatore di livello a lavagna magnetica per parti e componenti utilizza 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC e altri materiali e componenti importati. Ha un'eccellente affidabilità e resistenza alla corrosione. La serie UHZ-50 di livelli a galleggiante magnetico può essere prodotta in base a diversi ambienti di lavoro per adattarsi a una varietà di ambienti e a vari misuratori di livello dei fluidi, tra cui: indicatore di livello a galleggiante magnetico anticorrosivo UHZ-50F, giacca isolante termica, misuratore a doppio livello magnetico per alte temperature e alta pressione, misuratore di livello a galleggiante magnetico montato in alto UHZ-50D. Trasmettitore e controller di livello a galleggiante magnetico con inserto superiore UHZ-50S. Serie UHZ-50C di misuratori di livello a galleggiante magnetico Con: corpo, scatola con piastra girevole (You Hong, lavagna bianca, piccolo galleggiante magnetico), coperchio della flangia, ecc. Misurazione del livello del liquido per tutti i tipi di contenitori di liquidi. Il misuratore di livello a lavagna magnetica può essere utilizzato per alte temperature, antideflagrante, anticorrosione, alimenti e bevande, ecc. Visualizzazione in situ del livello del liquido o visualizzazione e controllo remoto. Può essere eseguito con elevata tenuta, tenuta stagna e alta temperatura, alta pressione, alta viscosità, condizioni di forte corrosione, misurazione sicura e affidabile del livello del liquido, L'intero processo di misurazione non è un'area cieca, il display è chiaro, la lettura è intuitiva e l'intervallo di misurazione è ampio, Con allarme di livello del liquido LK, interruttore di controllo, allarme di limite superiore e inferiore e controllo del livello del liquido o del livello limite è possibile realizzare, Con il trasmettitore di livello del liquido LB può essere il livello del liquido, segnale di interfaccia Segnale standard convertito in una seconda linea 4~20mADC, rilevamento remoto, istruzioni, registrazione e controllo.
Caratteristiche del prodotto:
1. Struttura semplice, fissaggio stretto, nessuna manutenzione speciale;
2. Visualizzazione diretta del livello del liquido; non influenzato da alta temperatura, flusso, facile scorrimento, facile da bruciare, tossico e altre caratteristiche;
3. Nessuna fonte di alimentazione funzionante; non è necessario scollegare la custodia; può anche mostrare il livello di variazione e di allarme;
4. Può essere utilizzato per ambienti sotto vuoto, ad alta pressione e ad alta temperatura, è possibile applicare anche un mezzo a bassa densità;
5. Resistenza alla corrosione, adatto alla maggior parte dei liquidi corrosivi;
Principali settori applicativi:
1. Industria petrolchimica
Serbatoio di stoccaggio del petrolio greggio, bollitore di reazione, torre di distillazione, serbatoio di solvente, serbatoio di stoccaggio di acido-base, dispositivo di separazione di petrolio e gas; Misura petrolio greggio, diesel, benzina, vari solventi e sostanze chimiche acido-base.
2. Industria chimica/dei fertilizzanti del carbone
Impianto carbone-petrolio, ammoniaca sintetica, impianto urea, serbatoio di stoccaggio del metanolo, serbatoio dell'acqua circolante, serbatoio della condensa e monitoraggio del livello del liquido dei serbatoi di stoccaggio in condizioni di alta temperatura e alta pressione.
3. Industria energetica (energia termica, cogenerazione)
Disaeratore, condensatore, riscaldatore ad alta e bassa pressione, serbatoio dell'acqua, serbatoio delle acque reflue; Il livello del liquido nel serbatoio ausiliario della caldaia è abbinato ai segnali di trasmissione remota al DCS.
4. Trattamento delle acque e protezione dell'ambiente
Impianto di trattamento delle acque reflue, stazione di acqua pura, riutilizzo dell'acqua recuperata, serbatoi di stoccaggio di prodotti chimici (PAC, PAM, serbatoi chimici acido-base), serbatoio di regolazione delle acque reflue; Cisterna comunale per l'approvvigionamento idrico.
5. Industria farmaceutica
Serbatoio di reazione, serbatoio degli ingredienti, serbatoio di fermentazione, serbatoio di stoccaggio dell'acqua purificata; Indicatore di livello a galleggiante magnetico sanitario, adatto per condizioni di lavoro pulite in ambito farmaceutico.
6. Alimenti e bevande
Produzione di birra, bevande, cereali e lavorazione del petrolio; serbatoi di stoccaggio, serbatoi degli ingredienti, utilizzo di materiali sanitari e anticorrosione, misurazione di olio commestibile, sciroppo e brodo di fermentazione.
Punti di forza principali:
1. La visualizzazione in loco è intuitiva e non richiede alimentazione
Utilizzando l'accoppiamento magnetico per azionare la piastra/colonna ribaltabile per visualizzare il livello del liquido, i confini rosso e bianco sono chiari a colpo d'occhio e possono essere visti anche a distanza. Non consuma energia elettrica e può essere utilizzato anche in caso di interruzione della corrente.
2. Struttura semplice, alta affidabilità e lunga durata
Il corpo principale è costituito da un cilindro, un galleggiante e una colonna ribaltabile magnetica, senza componenti di trasmissione complessi, un basso tasso di guasto, una manutenzione minima e un uso stabile a lungo termine.
3. Buona tenuta e nessuna perdita
Le parti del fluido e dell'indicatore sono completamente isolate (trasmissione ad accoppiamento magnetico), senza il rischio di perdite dei tradizionali tubi di vetro/lastre di vetro, rendendolo più adatto per fluidi tossici, infiammabili e corrosivi.
4. Adattarsi a condizioni di lavoro difficili
Può resistere a temperature elevate (fino a 400 ℃), pressioni elevate (fino a PN40), forte corrosione e può coprire la maggior parte delle condizioni di lavoro con rivestimento/materiali opzionali (PP, PTFE, 304/316L).
5. Sicuro e antideflagrante, adatto ad ambienti pericolosi
Il corpo è una struttura meccanica pura, con trasmettitori di trasmissione remota opzionali a sicurezza intrinseca/antideflagrante, molto adatti per ambienti infiammabili ed esplosivi come serbatoi petroliferi, chimici e di stoccaggio.
6. La trasmissione remota può essere installata per ottenere l'intelligenza

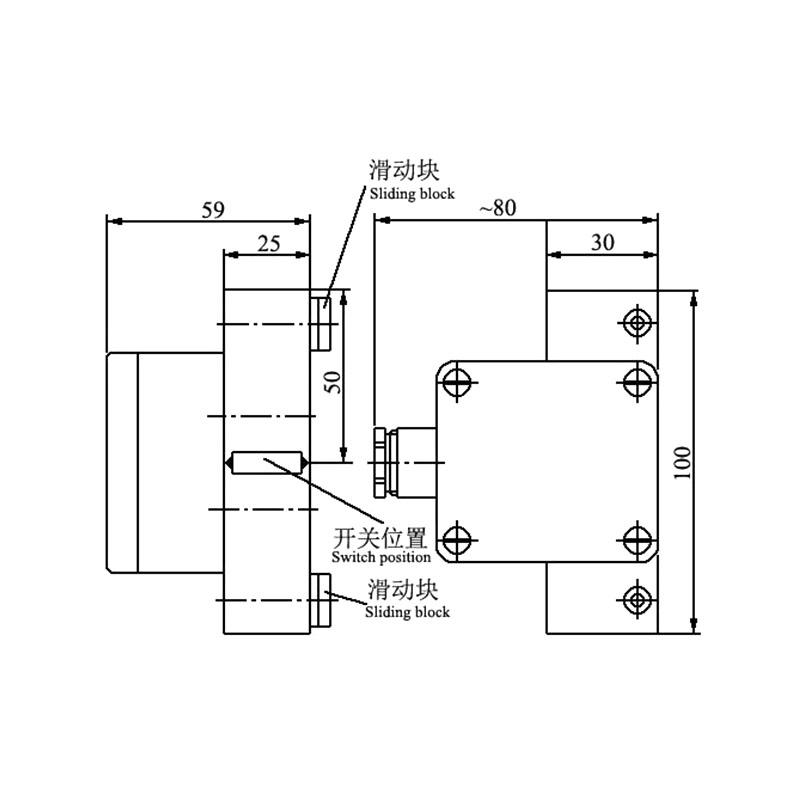

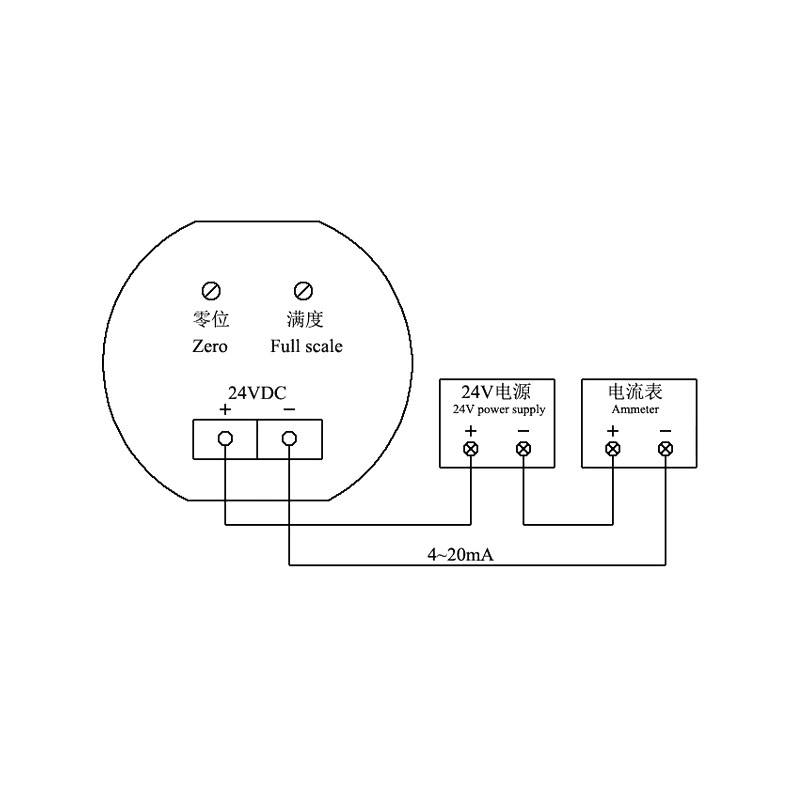

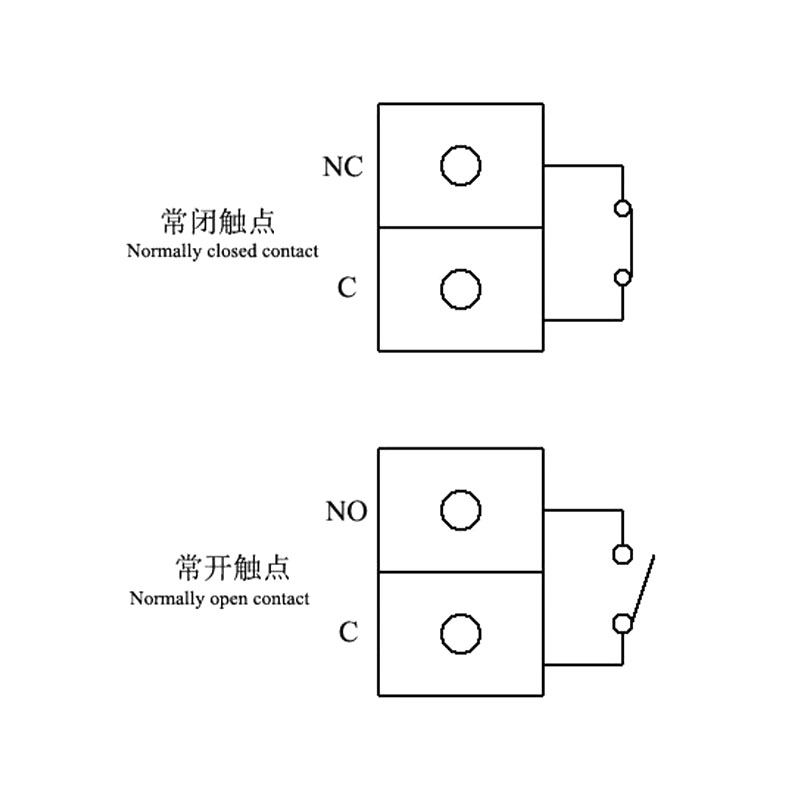

Trasmettitore remoto magnetostrittivo/interruttore reed opzionale, in grado di emettere 4-20 mA, HART, RS485 e altri segnali, collegato a DCS/PLC per il monitoraggio centralizzato e può anche essere dotato di un interruttore di livello del liquido per allarme di limite superiore e inferiore.
7. Ampio intervallo di misurazione e installazione flessibile
L'altezza di misurazione può variare da poche centinaia di millimetri a oltre dieci metri, con molteplici metodi di installazione tra cui montaggio laterale, montaggio in alto e montaggio in alto laterale, adatti a vari corpi di serbatoio.
Note applicative:
1. L'attrezzatura dell'utente sulla flangia deve prestare attenzione a garantire la tolleranza della posizione della forma di produzione e saldatura,
Altrimenti, ciò influenzerà l'installazione e l'utilizzo.
2. L'indicatore del livello del liquido deve essere installato verticalmente. La verticalità deve essere inferiore a 5 gradi.
3. Il diagramma della struttura della forma "L1" è chiamato indicatore di livello del liquido magnetico montato lateralmente "Distanza del tubo Shen" (chiamato anche
zona cieca). Questo è un parametro importante che l'utente deve comprendere. È un parametro importante nei parametri di base dell'indicatore di livello del liquido.
Secondo il teorema di Archimede, la lunghezza del misuratore di livello magnetico a galleggiante dipende dalla densità della sostanza misurata
mezzo liquido. Minore è la densità del mezzo liquido, più lungo sarà il galleggiante magnetico. Tubo di piombo dal piombo inferiore
il tubo fino al fondo della lunghezza della "distanza del tubo Shen" è; al contrario, più breve è il. Progettare per la facilità
progettazione. È possibile utilizzare il corretto utilizzo da parte degli utenti, l'installazione, la densità del liquido tipica speciale e il tavolo di controllo del lavello
riferimento.
4. Per evitare transitori, il galleggiante magnetico nel condotto principale presenta movimenti e impatti ad alta velocità. Indicatore di livello del liquido: Cathy
utilizzerà un galleggiante magnetico fissato sul fondo del tubo del piombo liquido. Gli utenti devono essere installati prima dell'installazione di
utilizzo della scheda prima dell'installazione.
5. L'indicatore del livello del liquido deve essere installato verticalmente per garantire che il galleggiante magnetico si muova liberamente nel tubo principale.
6. Il misuratore di livello del liquido e il contenitore devono essere dotati di una valvola di arresto per tagliare il materiale per la pulizia e la manutenzione. 7. Indicatore del livello del liquido: non è possibile garantire la precisione; influenzerà direttamente il normale funzionamento del misuratore di livello del liquido.
8. Dopo l'installazione dell'indicatore del livello del liquido, un magnete per la correzione: per la guida magnetica a doppia colonna, per far sì che lo zero meno mostri il rosso, lo zero o più mostri il bianco.
9. Indicatore del livello del liquido: aprire innanzitutto la valvola del tubo principale del liquido. Lascia che il liquido medio si equilibri nel tubo principale,
Evitare mezzi liquidi con un rapido aumento della differenza del galleggiante, causato da un guasto del flip magnetico o da un disordine (in caso di questo fenomeno, è possibile effettuare una ricalibrazione magnetica).
10 Flangia con estremità aperta bli: Quando si utilizza un galleggiante magnetico, prestare attenzione al lato dell'estremità magnetica con un magnetico verso l'alto, non può ribaltarsi.
11 . Indicatore di livello del liquido:e Non devono entrare impurità solide o magnetiche per evitare di bloccare il galleggiante e indebolire la galleggiabilità.
12. Secondo i media, nel tubo principale della valvola delle acque reflue, rimuovere i sedimenti nel tubo.
