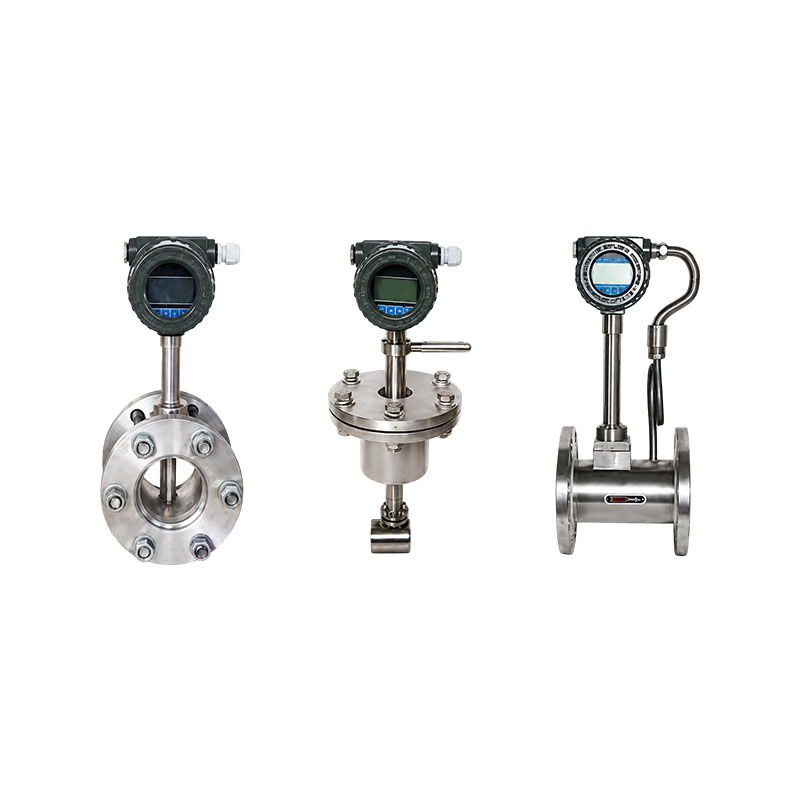

Misuratore di portata a vortice intelligente serie XG-LUGB

Il misuratore di portata a vortice della serie XG-LUGB è un nuovo tipo di misuratore di portata sviluppato sulla base del principio del vortice Karman. Il misuratore di portata a vortice è adatto per misurare la portata massica e volumetrica di vapore surriscaldato, vapore saturo, aria compressa, gas generici, acqua e liquidi poco corrosivi.

Caratteristiche del prodotto:
1. Bassa perdita di pressione, bassi costi operativi e maggiore importanza del risparmio energetico.
2. Struttura semplice, nessuna parte mobile, nessuna usura, nessuna necessità di manutenzione meccanica.
3. Il campo di misurazione è ampio, fino a 10:1 (può essere esteso per casi speciali).
4. Adottando un'unità di elaborazione centrale CPU a basso consumo e un display LCD, con un design a basso consumo e un basso consumo energetico, è diviso in un tipo locale alimentato a batteria (la batteria può durare 2 anni) e un tipo di trasmissione remota alimentato a batteria, nonché un tipo di trasmissione remota alimentata esternamente, con prestazioni stabili e affidabili.
5. Il circuito è altamente integrato, tecnologicamente avanzato e non presenta deriva o autoeccitazione. Visualizza parametri quali temperatura, pressione, portata istantanea, portata cumulativa, densità e frequenza sul posto. La compensazione della stabilizzazione della tensione può essere applicata al mezzo testato.
6. Adottando un design con pulsanti nascosti e una gestione del menu con password, impedisce efficacemente al personale non autorizzato di modificare lo strumento e i parametri dello strumento possono essere facilmente impostati sul posto.
7. Lo strumento è progettato con uscita a impulsi digitale e dispone anche di un'uscita di corrente a due fili da 4-20 mA. Con protocollo HART. Dotato di interfaccia di comunicazione RS485.
8. Una specifica funzione di archiviazione dei dati in tempo reale garantisce che i dati interni non vengano mai persi in nessuna situazione.
9. Utilizzando componenti di rilevamento a cristalli piezoelettrici, ha un'elevata affidabilità e può funzionare nell'intervallo di -20 ~ 280 ° C.
10. Ha un tipo di scheda flangiata, DN25-300; tipo con inserimento a flangia, DN300-2000.
11. Grado di protezione contro le esplosioni: Exd lI BT4.
12. Livello di protezione: IP65.

Punti di forza principali:
1. Struttura semplice e robusta: all'interno non sono presenti parti mobili o usurate, con una lunga durata e un basso carico di lavoro di manutenzione.
2. Ampio intervallo: può misurare gas, vapori e liquidi, con un ampio rapporto di intervallo e la capacità di misurare portate sia alte che basse.
3. Precisione stabile e adattabilità a più mezzi: un unico strumento può misurare liquidi, gas e vapore saturo/surriscaldato, con grande versatilità.
4. Uscita del segnale intelligente: portate istantanee e cumulative degli LCD locali; Supporta 4-20 mA, impulsi RS485‑Modbus, comodo per il collegamento al sistema superiore PLC.

Settore applicativo:
1. Industria del riscaldamento termico: vapore di caldaia, misurazione del vapore di condotte termiche, regolamento del riscaldamento.
2. Industria petrolchimica: monitoraggio del flusso di gas di processo e vari fluidi liquidi.
3. Industria alimentare e farmaceutica: controllo del flusso di aria compressa, vapore di processo e acqua di produzione.
4. Servizi pubblici municipali: misurazione delle fonti energetiche pubbliche come aria compressa, gas e acqua circolante.
