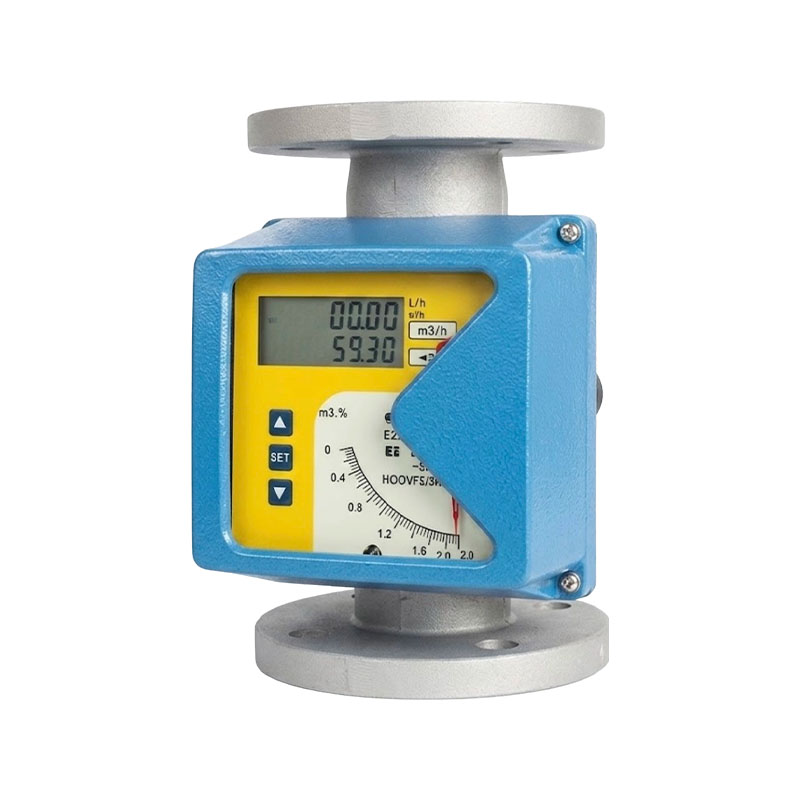

Misuratore di portata a galleggiante in metallo serie XG-JF

Il misuratore di portata a galleggiante in metallo serie XG-JF è uno strumento di misurazione del flusso ad area variabile. Ha le caratteristiche di dimensioni ridotte, ampio raggio di rilevamento e facilità d'uso. Può essere utilizzato per misurare la portata di liquidi, gas e vapori, particolarmente adatto per misurare la portata di mezzi a bassa velocità e a basso flusso.

Caratteristiche del prodotto:
1. I misuratori di portata a galleggiante sono dotati sia di display in loco che di trasmissione remota intelligente. Il tipo di trasmissione remota intelligente adotta chip di computer ad alte prestazioni, uscite di segnale multiple e archiviazione avanzata dei dati, con recupero e backup dei dati per garantire la sicurezza dei dati.
2. In base alle diverse strutture del tubo di misurazione, il misuratore di portata a galleggiante con tubo metallico della serie XG-JF è suddiviso in 50, 51, 52 e 53 tipi. È possibile selezionare diverse forme di tubi di misurazione in base alle diverse esigenze dell'utente, il che migliora ulteriormente la manutenzione e la pulizia.
3. I requisiti per le sezioni di tubo diritte non sono elevati, con un rapporto di flusso più ampio di 10:1 e un intervallo di misurazione di 1-2000001/h per l'acqua (20 ° C); Vuoto (20°C, 0,1013MPa) 0,03-4000m3/h
4. Indicazione sensibile ad asse singolo, capacità di accoppiamento magnetico senza contatto.
5. Le opzioni opzionali includono un sistema a due linee, batteria e alimentatore CA.
6. Adatto per fluidi ad alta temperatura, alta pressione e fortemente corrosivi.
7. Funzione di calibrazione multiparametrica; precisione: 1,0% F.S., 1,5% F.S.

Punti di forza principali:
1. Resistenza alle alte temperature e alle alte pressioni: la struttura del tubo metallico può resistere a temperature medie e pressioni di esercizio elevate, adattarsi a condizioni di lavoro difficili e non può essere sostituita da galleggianti di vetro.
2. Forte adattabilità: in grado di misurare gas e liquidi, consentendo al mezzo di contenere una piccola quantità di impurità, resistente alle vibrazioni e adatto ad ambienti industriali difficili in loco.
3. Display intuitivo in loco: non è necessaria alcuna alimentazione per leggere direttamente la portata in loco e alcuni modelli sono dotati di uscita di trasmissione remota, che bilancia la visualizzazione in loco e l'acquisizione del segnale remoto.
4. Manutenzione semplice e affidabile: struttura semplice, poche parti mobili, basso tasso di guasto, facilità di installazione e bassi costi di manutenzione nella fase successiva.

Settore applicativo:
1. Industria petrolchimica: misurazione del monitoraggio del flusso di vari fluidi di processo, solventi e gas.
2. Trattamento delle acque e protezione ambientale: misurazione del flusso di acque reflue, acqua purificata e dosaggio di prodotti chimici.
3. Acciaio metallurgico: rilevamento del flusso di acqua di raffreddamento, gas di processo e mezzi ausiliari.
4. Energia ed elettricità: misurazione delle portate di vapore acqueo, aria compressa e vari mezzi ausiliari nelle centrali elettriche.

Contattaci
PRECV：Misuratore di portata ad ultrasuoni intelligente XG-CSLSUCC：Misuratore di portata a vortice intelligente serie XG-LUGB
Domande frequenti Specifiche delle prestazioni

Q1: Un flussometro a galleggiante in metallo può misurare fluidi contenenti piccole quantità di impurità?
R: Può misurare mezzi liquidi e gassosi contenenti piccole quantità di impurità particellari, ma non è adatto per mezzi ad alta viscosità, con particelle di grandi dimensioni e fortemente incrostati; Un eccesso di impurità può facilmente intrappolare il galleggiante, causando misurazioni imprecise. Si consiglia di eseguire una prefiltrazione sul terreno.

Q2: Il flussometro a galleggiante in metallo richiede un'alimentazione per visualizzare la portata?
R: L'indicatore di base in loco non richiede alimentazione e può leggere direttamente la portata in loco; I modelli con funzioni di trasmissione remota e uscita allarme da 4-20 mA richiedono un alimentatore esterno per inviare segnali al sistema di controllo.

Q3: Quali sono i requisiti obbligatori per l'installazione di un flussometro a galleggiante in metallo?
R: Deve essere installato verticalmente e il fluido scorre attraverso lo strumento dal basso verso l'alto. Per evitare forti vibrazioni, mantenere le opportune sezioni di tubo diritte davanti e dietro e non utilizzarlo orizzontalmente o capovolto; in caso contrario, influenzerà direttamente la precisione della misurazione.

Q4: Come scegliere tra il flussometro a galleggiante in metallo e il flussometro a galleggiante in tubo di vetro?
R: I galleggianti metallici sono preferiti per condizioni di alta temperatura, alta pressione e vibrazioni; I tubi di vetro hanno un costo contenuto e una buona visibilità, ma hanno una resistenza limitata alla pressione e alla temperatura, sono fragili e non sono adatti per condizioni di lavoro infiammabili, esplosive, ad alta pressione e difficili.

Guida alla scelta: XG-JF- A- B - C - D - E

Struttura del tubo di misura (A) Materiale bagnato (B) Misura del tubo (C) Struttura aggiuntiva (D)
0 Dentro dal basso, fuori dall'alto R0 0Cr18Ni12Mo2Ti RP PTFE DN15, DN150
DN25, DN200
DN50
DN80
DN100 		Nessuno
1 Dentro dal basso, fuori orizzontalmente dall'alto R1 321 Ti: lega di titanio Lega di titanio T Giacca
2 Entra orizzontalmente dal basso, fuori orizzontalmente dall'alto R2 302 Z Smorzato
3R Entra da destra, esce da sinistra R4 304 G Alta temperatura.
3 litri Entra da sinistra, esce da destra RL 316K Y Alta pressione
Codice tipo indicatore (E)
M1 Indicatore locale: alloggiamento quadrato, puntatore meccanico che mostra il flusso istantaneo
M2 Alloggiamento quadrato, puntatore meccanico che mostra il flusso istantaneo. Display LCD che mostra il flusso istantaneo/cumulativo
M3 Custodia rotonda, indicatore multifunzione
(Nessuno) Solo indicatori M1 / M4
A Alimentazione 85–265 VCA 50 Hz, uscita 4–20 mA, retroilluminazione opzionale, allarme relè
B Alimentato a batteria, nessuna uscita di segnale, nessuna retroilluminazione, nessun allarme: solo M2 / M4
C Alimentazione a due fili da 24 V CC, uscita 4–20 mA, senza retroilluminazione
D Alimentazione a tre/quattro fili 24 VCC, uscita 4–20 mA, retroilluminazione opzionale
(Nessuno) Normale, non a prova di esplosione
i A sicurezza intrinseca (Ex ia) — solo M2/M4
d Custodia rotonda a prova di fiamma (Ex d) — solo M4
(Nessuno) Nessun allarme o uscita a impulsi
K1 Allarme limite superiore o uscita impulsiva a un canale
K2 Allarme limite inferiore o uscita a impulsi a un canale
K3 Allarmi di limite superiore e inferiore o uscita a impulsi a due canali
(Nessuno) Senza retroilluminazione
L Con retroilluminazione
H Protocollo HART
M Protocollo ModBus


Temperatura del fluido: Tipo standard: da -80 a 200°C; PTFE: da 0 a 85°C; Tipo ad alta temperatura: superiore a 400°C
Pressione nominale: Tipo standard: da DN15 a DN50: 4,0 MPa; Da DN80 a DN200: 1,6 MPa; Tipo speciale: da DN15 a DN50: 25 MPa; Da DN80 a DN200: 16 MPa; Tipo rivestito: 1,6 MPa
Viscosità media: DN15 < 5 mPa·s (F15.1–F15.3); DN15 < 30 mPa·s (F15.4–F15.8); DN25 π < 250 mPa·s; DN50–150 < 300 mPa·s
