Manometro interamente in acciaio inossidabile serie XG/Y-B

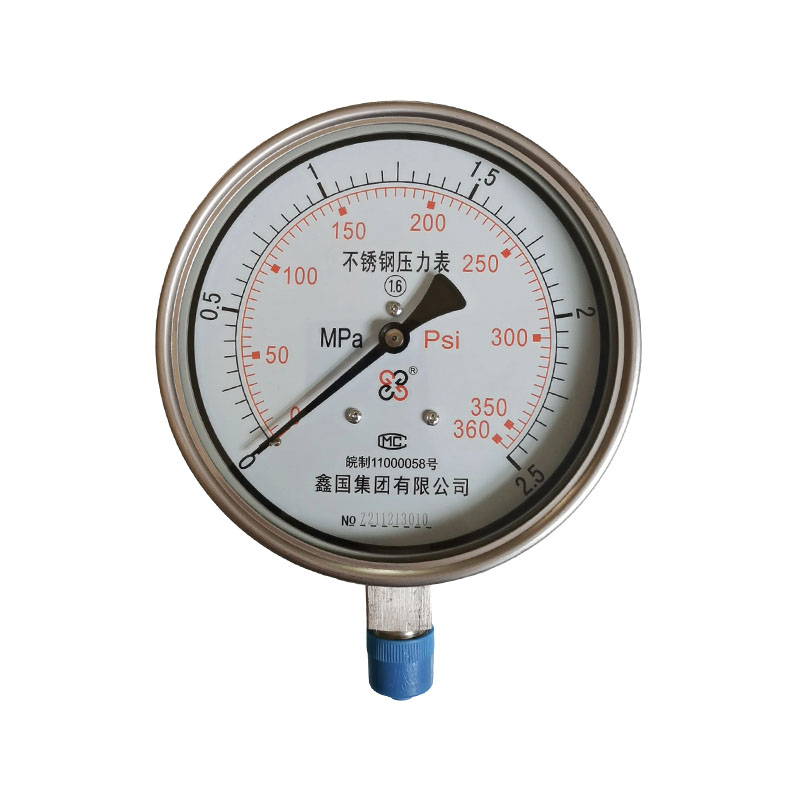

Il manometro interamente in acciaio inossidabile della serie XG/Y-B è un manometro a lancetta meccanica con un tubo a molla in acciaio inossidabile come elemento di rilevamento della pressione. Il giunto, il tubo a molla, la custodia e gli altri mezzi di contatto e il guscio esterno sono tutti realizzati in acciaio inossidabile (304/316 opzionale), basandosi sulla deformazione elastica del tubo a molla, amplificata dal movimento dell'ingranaggio, e visualizzando la pressione del mezzo misurato sul posto. Questa serie è divisa in tipi normali e resistenti agli urti riempiti di olio, adatti per gas debolmente corrosivi e mezzi liquidi e possono far fronte a condizioni umide, polverose e leggermente vibranti. È ampiamente utilizzato per il monitoraggio della pressione di apparecchiature petrolifere, chimiche, metallurgiche e di altro tipo.

Vantaggi del prodotto:
1. Forte resistenza alla corrosione
I connettori, i tubi a molla e la custodia sono tutti realizzati in acciaio inossidabile (304/316), resistente all'acqua, agli acidi, agli alcali, al sale, ad alcuni gas corrosivi e ai liquidi. Non è facile da arrugginire o ossidare, è adatto a condizioni di lavoro umide e corrosive e prolunga la durata dello strumento.
2. Buona adattabilità ambientale
La scocca è resistente al vapore acqueo e alla polvere e può essere utilizzata anche in condizioni esterne, umide e all'aperto. È meno soggetto alla ruggine e ai danni al guscio e, rispetto ai normali manometri con guscio di ferro, la sua resistenza all'erosione ambientale è notevolmente migliorata.
3. Ampia compatibilità dei media
L'area di contatto con il fluido è in acciaio inossidabile, che può misurare i fluidi di processo corrosivi ed evitare guasti come perdite di olio e puntatori imprecisi causati dalla corrosione dei normali tubi a molla in rame del manometro da parte del fluido.
4. Elevata resistenza strutturale
La cassa in acciaio inossidabile ha un'elevata resistenza meccanica, resistenza agli urti e non si deforma o si danneggia facilmente; Dopo essere stato accoppiato con una struttura riempita d'olio e resistente agli urti, può anche essere adattato ad apparecchiature resistenti alle vibrazioni e agli impulsi di pressione come pompe e compressori.
5. Sicuro e affidabile, non facile da perdere
I componenti complessivi in acciaio inossidabile hanno una buona tecnologia di saldatura, eccellenti prestazioni di tenuta e non sono soggetti a perdite medie. Sono utilizzati in applicazioni chimiche e recipienti a pressione che richiedono elevate prestazioni di tenuta, riducendo i rischi per la sicurezza.

Punti di forza principali:
1. L'intera macchina è realizzata in acciaio inossidabile, con custodia, connettore e tubo a molla tutti realizzati in acciaio inossidabile. Sono disponibili opzioni 304/316 e non teme la corrosione acida e alcalina o gli ambienti esterni umidi, dicendo addio agli orologi arrugginiti e marci.
2. Resistenza alla corrosione e resistenza all'erosione media, impedendo che il nucleo di rame venga corroso, perforato, con perdite di mezzo o guasti del puntatore bloccati e adattarsi a condizioni di lavoro corrosive di liquidi e gas.
3. Struttura opzionale riempita d'olio, resistente agli urti, resistente alle vibrazioni e all'impatto della pressione. Il corpo della pompa, il compressore e il puntatore del campo di pressione pulsante non si agitano e la lettura è chiara e stabile.
4. Processo di saldatura sigillato, buone prestazioni di tenuta, minori perdite di fluido, utilizzo più sicuro in recipienti chimici e a pressione.
5. Elevata resistenza meccanica, custodia anticollisione, antipolvere e impermeabile e non facilmente danneggiabile dall'uso a lungo termine in officine esterne e umide.

Contattaci
PRECV：Manometro a membrana serie XG/Y-MSUCC：Nessun articolo successivo
Domande frequenti Specifiche delle prestazioni

Q1: Qual è la differenza principale tra un manometro completamente in acciaio inossidabile e un normale manometro?
A: I normali raccordi per manometri e i tubi a molla sono per lo più realizzati in lega di rame e la custodia è in ferro, adatta solo per fluidi asciutti e non corrosivi. La cassa del manometro, il connettore e il tubo a molla, interamente in acciaio inossidabile, sono tutti realizzati in acciaio inossidabile 304/316, resistente alla corrosione da acidi, alcali e umidità. Può essere utilizzato in ambienti corrosivi e in condizioni esterne umide e non si arrugginisce o si corrode facilmente, con conseguente maggiore durata.

Q2: Come scegliere l'acciaio inossidabile 304 e 316?
R: Scegliere 304 per acqua normale, gas debolmente corrosivi e ambienti umidi in generale; Quando si incontrano acidi forti, nebbia salina, acqua di mare e sostanze chimiche altamente corrosive, si consiglia di utilizzare l'acciaio inossidabile 316, che ha una maggiore resistenza alla corrosione.

D3: Tutti i manometri in acciaio inossidabile possono essere utilizzati su porte della pompa soggette a vibrazioni elevate?
R: Certo, si consiglia di scegliere un manometro interamente in acciaio inossidabile riempito d'olio e resistente agli urti. Riempito internamente con olio smorzante, può tamponare le pulsazioni di pressione, sopprimere le vibrazioni dell'indice ed è adatto per siti con grandi vibrazioni come pompe e compressori; i modelli senza olio non sono adatti a condizioni di forti vibrazioni.

Q4: Quali sono i difetti comuni di tutti i manometri in acciaio inossidabile?
R: Si riscontrano comunemente danni da sovrapressione, blocco medio e danni da impatto sull'installazione. L'uso a lungo termine oltre il raggio d'azione è severamente vietato; Si consiglia di utilizzare un dispositivo di isolamento a membrana quando il terreno contiene impurità e cristalli; L'installazione di curve tampone durante l'installazione può ridurre l'impatto della pressione e prolungare efficacemente la durata dello strumento. Lo strumento deve essere calibrato regolarmente per garantire la precisione.

Intervallo di scala, livello di precisione

Modellolo Intervallo di scala (MPa) Classe di precisione
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60-0.1~0, 0.06, 0.15, 0.3, 0.5, 0.9, 1.5, 2.4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Articolo Specifica
Temperatura ambiente operativa 5 ~ 55 °C (custodia riempita con glicerina)
−25 ~ 55 °C (custodia riempita con olio siliconico)
−40 ~ 70 °C (custodia asciutta, senza fluido di riempimento)
Effetto della temperatura ≤ 0,4% per 10 °C (con temperatura di esercizio diversa da 20 ± 5 °C)
Resistenza alle vibrazioni ambientali V·H·3 (custodia asciutta, senza fluido di riempimento)
V·H·4 (custodia piena di fluido)
Grado di protezione della custodia IP64

Materiali come sistemi di conducibilità della pressione e involucri

Nome della parte XG-Y-60B XG-Y-100B, XG-Y-150B
Connettore 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Tubo di Bordon 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Caso 1Cr18Ni9 1Cr18Ni9


Rappresentazione del modello
XG-Y-□ B

XG-Y-□ B
XG Marchio Xin Guo
Y Manometro
□ Diametro nominale e tipo di montaggio del manometro:
60, 100, 150 rappresentano tipi di montaggio diretto radiale con diametri rispettivamente di 60, 100, 150 mm.
63, 103, 153 rappresentano tipi di montaggio ad incasso assiale con diametri rispettivamente di 60, 100, 150 mm (il modello 63 supporta anche il montaggio assiale diretto).
XB Acciaio inossidabile

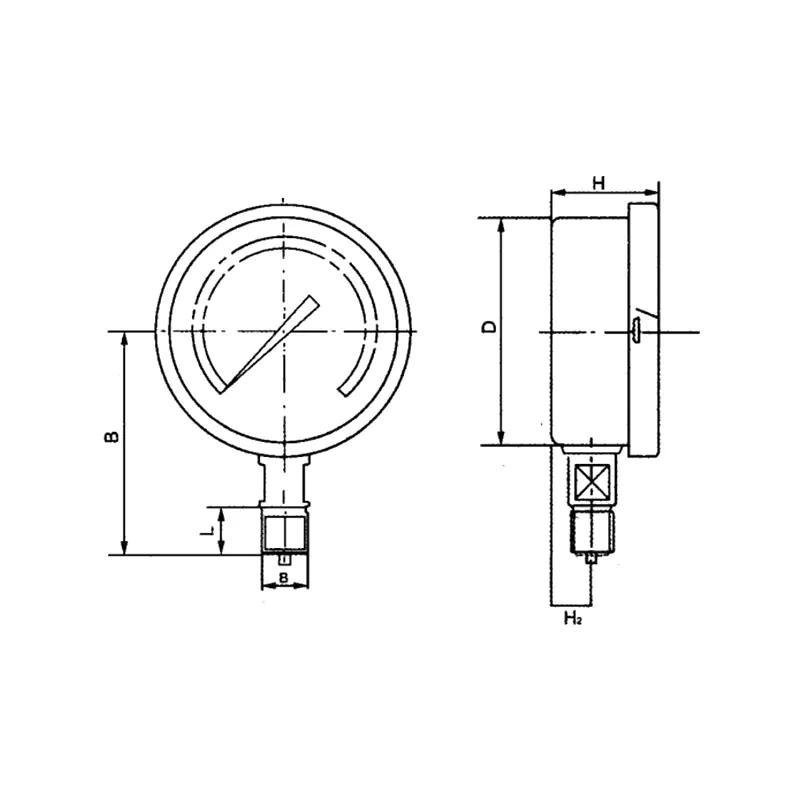

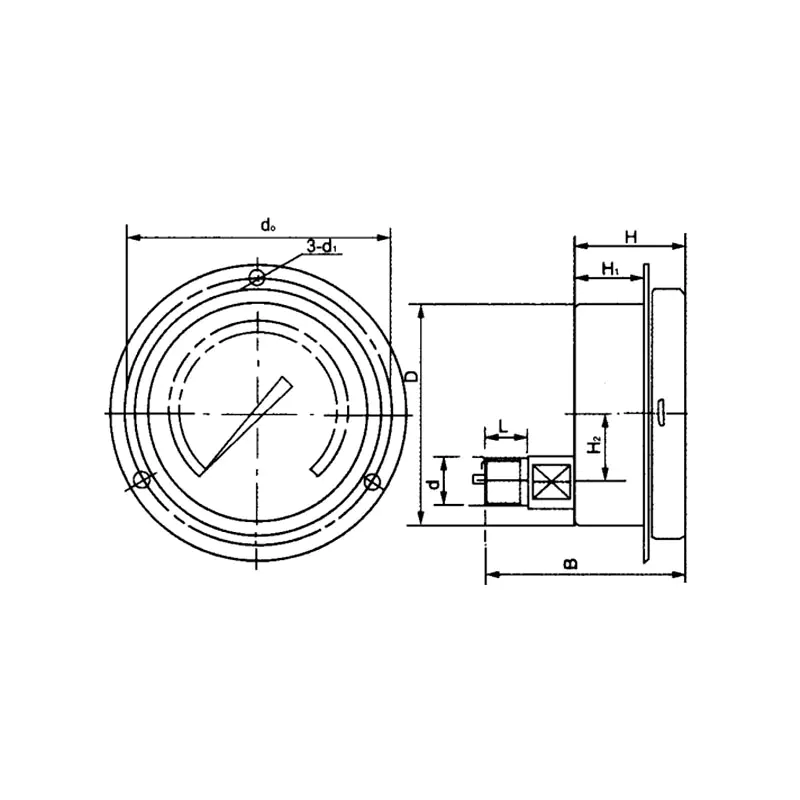

Dimensioni
100371 100362-TD79

Modellolo D B d (Filettatura connettore) L d₀ d₁ H H₁ H₂
XG-Y-60B Ø60 55 M14×1,5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1,5
G3/8", 1/2"
3/8", 1/2" (PT)
1/4", 1/2" (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
