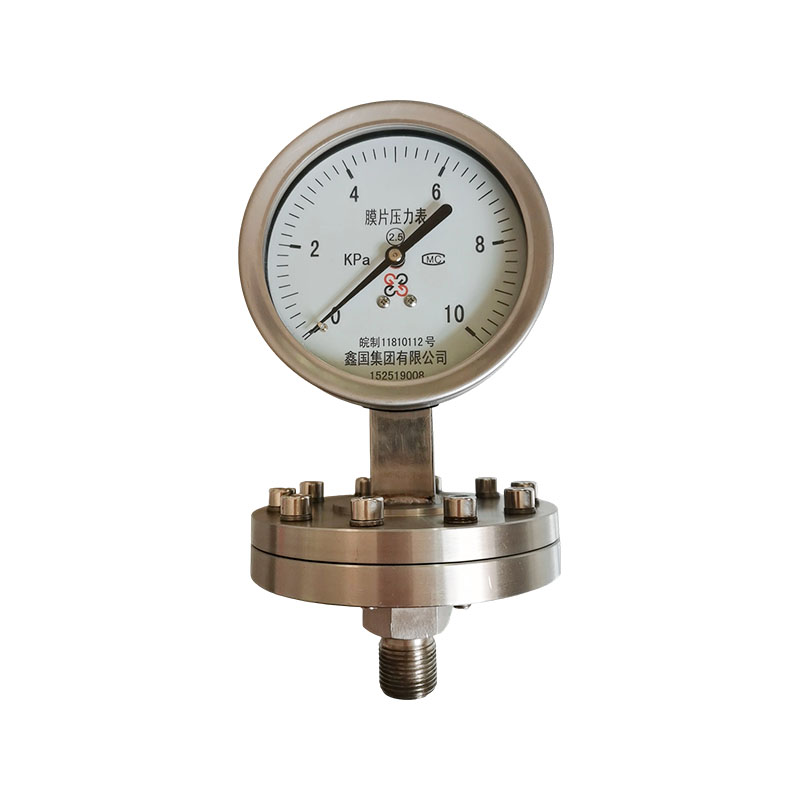

Manometro a membrana serie XG/Y-M

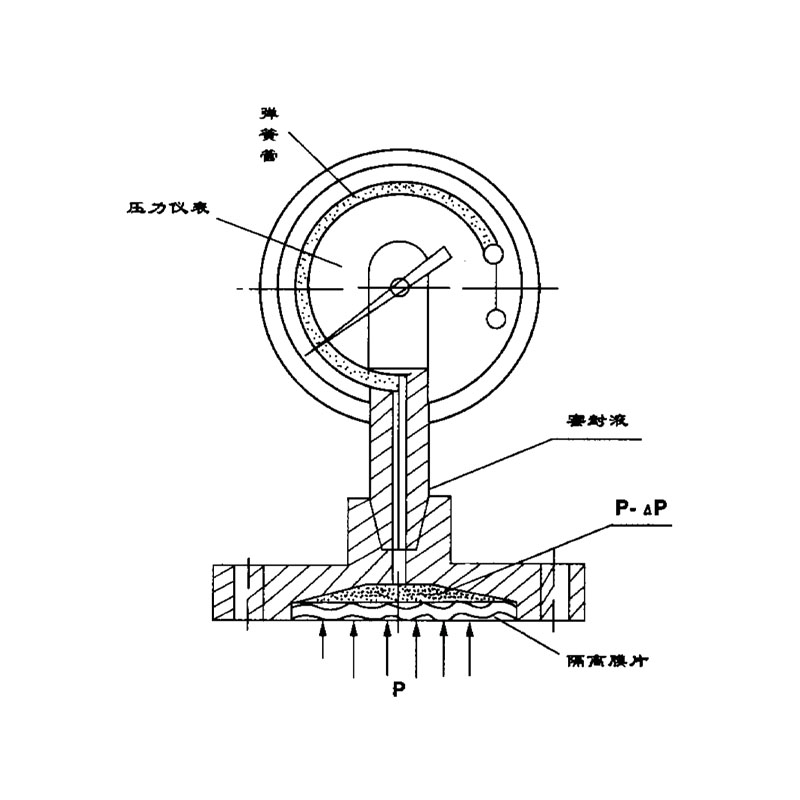

Il manometro a membrana della serie XG/Y-M è uno strumento di misura della pressione indiretta composto da una testa del manometro e un isolatore a membrana. Il fluido testato entra in contatto solo con la membrana di isolamento e la flangia/giunto e non entra all'interno della testa del manometro. La pressione del fluido determina la deformazione della membrana del diaframma e, attraverso il fluido di trasmissione della pressione sigillato riempito all'interno dell'isolatore, la pressione viene trasmessa al tubo a molla della testata del misuratore, ottenendo la visualizzazione della pressione locale.

Vantaggi del prodotto:
1. Isolamento e protezione per salvaguardare il movimento dello strumento
Il fluido misurato è completamente separato dal movimento interno del manometro mediante una membrana a membrana. I mezzi corrosivi, ad alta viscosità, facilmente cristallizzabili e contenenti particelle solide non entrano in contatto diretto con i componenti sensibili del manometro, evitando corrosione, blocco e danni al movimento.
2. Adattarsi a media aspri e complessi
Può misurare liquidi altamente corrosivi, fanghi viscosi e fluidi con impurità, che non possono essere gestiti dai normali manometri in acciaio inossidabile. I manometri a membrana possono essere utilizzati anche per espandere la gamma media applicabile dei manometri.
3. Anti-intasamento, non facile rimanere bloccato sul misuratore
Il mezzo non entrerà nel canale di flusso interno del misuratore e non si verificheranno problemi come accumulo di cristalli, inceppamento di particelle o inceppamento del puntatore, riducendo notevolmente la probabilità di guasto.
4. Ampia gamma di opzioni di materiali
La membrana del diaframma può essere realizzata in vari materiali come 316L, Hastelloy, Monel, PTFE, ecc. e può essere selezionata in modo flessibile per diverse condizioni di forte corrosione per soddisfare le esigenze di misurazione di mezzi chimici speciali.
5. Prestazioni di misurazione stabili
Riempito internamente con fluido isolante per la trasmissione della pressione, la trasmissione della pressione è sensibile e precisa, il segnale di pressione è stabile e la precisione della misurazione è affidabile; Può essere utilizzato con contatti elettrici normali, resistenti agli urti e con un corpo interamente in acciaio inossidabile.
6. Modulo di installazione flessibile
Sono disponibili opzioni dirette, flangiate e filettate e può anche essere dotato di dispositivi a membrana remota, che facilitano diverse interfacce di installazione per serbatoi e tubazioni e facilitano lo smontaggio e la manutenzione.

Principali punti di vendita:
1. La struttura di isolamento del diaframma separa completamente il mezzo dal movimento, prevenendo la corrosione e il blocco, nonché l'inceppamento del puntatore e danni al movimento.
2. Adatto per fluidi complessi e aggressivi, può misurare fluidi ad alta viscosità, facilmente cristallizzanti, che trasportano particelle e fortemente corrosivi, risolvendo condizioni di lavoro che non possono essere misurate dai normali manometri.
3. Sono disponibili più materiali per la membrana, tra cui 316L, Hastelloy, PTFE, ecc., che possono essere selezionati in modo flessibile per diversi scenari di corrosione e hanno una forte adattabilità.
4. Diversi metodi di connessione, comprese le opzioni di filettatura e flangia, possono essere abbinati a teste di contatto elettriche e resistenti agli urti per soddisfare le esigenze di misurazione della pressione e controllo degli allarmi.
5. Sicuro e durevole, blocca la fuoriuscita di sostanze pericolose, riduce la frequenza di sostituzione dello strumento e riduce i costi di manutenzione in loco.

Contattaci
PRECV：Manometro sanitario a membrana XG/Y-MSUCC：Manometro interamente in acciaio inossidabile serie XG/Y-B
Domande frequenti Specifiche delle prestazioni

Q1: Qual è la differenza tra un manometro a membrana e un normale manometro in acciaio inossidabile?
R: Il mezzo dei normali manometri in acciaio inossidabile entrerà direttamente in contatto con il tubo della molla interna; Il manometro a membrana si basa sulla membrana per separare completamente il mezzo di processo dal movimento della testa del misuratore. Adatto per mezzi fortemente corrosivi, viscosi, cristallini e granulari per prevenire la corrosione e il blocco del movimento. I manometri a membrana sono preferiti per fluidi aggressivi che non possono essere gestiti dai normali manometri in acciaio inossidabile.

Q2: Come scegliere il materiale della membrana?
R: La membrana 316L viene generalmente utilizzata per condizioni di corrosione debole; Utilizzare la lega Hastelloy per prodotti chimici e basici forti; A causa della forte corrosione e dell'elevata permeabilità del mezzo, è possibile selezionare una membrana rivestita in PTFE e la selezione deve essere confermata in base alla composizione effettiva del mezzo.

Q3: I manometri a membrana possono resistere alle vibrazioni?
R: Certo, la scelta di un manometro a membrana riempito d'olio e resistente agli urti per la testata del misuratore può far fronte a condizioni di vibrazioni e pulsazioni di pressione come pompe e compressori; Le normali teste di misura senza olio non sono adatte per siti con elevate vibrazioni.

Q4: A cosa bisogna prestare attenzione quando si utilizza un manometro a membrana e quali guasti possono verificarsi?
R: È severamente vietato utilizzarlo sotto pressione per evitare deformazioni e danni alla membrana; Non smontare a piacimento l'area della membrana per evitare perdite di fluido isolante; Si consiglia di installare un dispositivo di dissipazione del calore quando la temperatura del fluido è troppo elevata. I guasti più comuni includono danni alla membrana, perdita di fluido isolante, letture imprecise e la necessità di manutenzione e sostituzione tempestive.

Caratteristiche di temperatura del manometro a membrana
Il sistema di un manometro a membrana è riempito con liquido sigillante come mezzo di trasmissione della pressione. Pertanto, il suo effetto sulla temperatura è correlato al coefficiente di espansione del volume del liquido di tenuta, alla rigidità del diaframma e alla temperatura della parte portante la pressione. L'influenza è particolarmente evidente per gli strumenti di pressione a range basso. Generalmente, l'errore di temperatura specificato della parte sotto pressione non deve essere superiore allo 0,1%/°C. Pertanto, l'effetto della temperatura totale di un manometro a membrana è la somma dell'effetto della temperatura di un manometro generale e dell'effetto della temperatura sulla parte che sopporta la pressione del separatore a membrana.

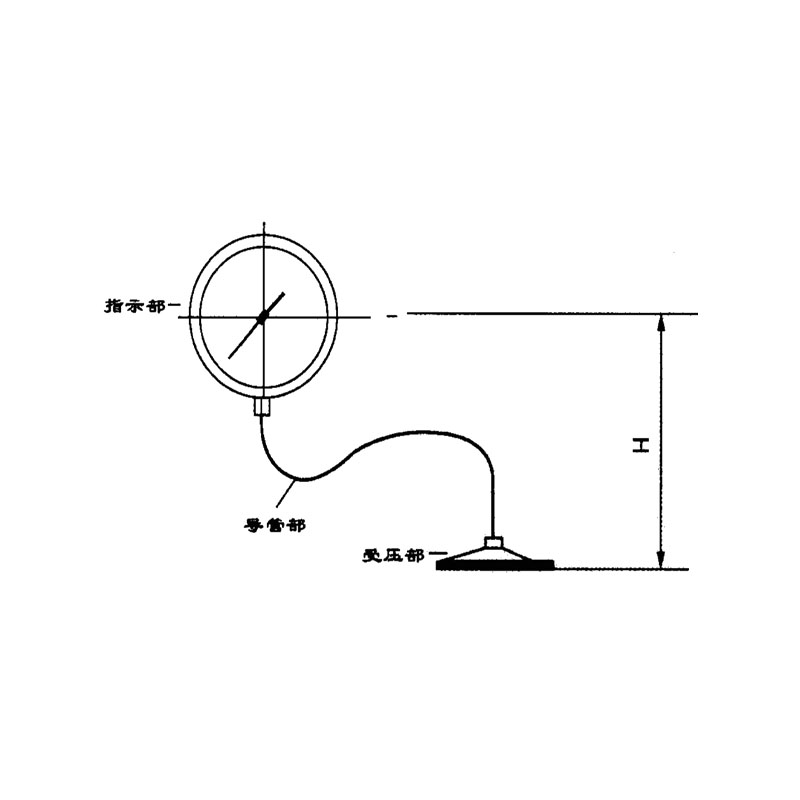

Differenza di livello del liquido del manometro a membrana
Soprattutto per i manometri a membrana con capillare di collegamento flessibile, si verificherà un effetto di differenza del livello del liquido ΔP quando la membrana portante la pressione e il manometro generale sono installati a quote diverse. Questo fattore deve essere preso in considerazione per una misurazione precisa.

\△P=d·h    d- Peso specifico del liquido sigillante; h - Differenza di livello del liquido
100011-uT3j 100002-S9dF

Resistenza alla corrosione del manometro a membrana

La resistenza alla corrosione di un manometro a membrana può essere garantita selezionando adeguatamente i materiali per la membrana, la flangia e la guarnizione di tenuta che sono a contatto con il mezzo misurato.
Materiali della membrana: 0Cr17Ni12Mo2 (316), lega Monel (Cu30Ni70), Hastelloy (H276C), tantalio (Ta) e fluoroplastica F4.
Materiali della flangia: Acciaio inossidabile 0Cr17Ni12Mo2 (316); acciaio inossidabile rivestito in fluoroplastica (316 F4).
Materiali delle guarnizioni di tenuta: gomma nitrilica, gomma fluorurata, gomma siliconica e fluoroplastica.

Selezione della flangia
Gli standard comuni delle serie di flange sono compilati in conformità con GB (Cina), HGJ (Ministero dell'industria chimica), DIN (Germania), JIS (Giappone), ANSI (USA) e altri standard di flangia, nonché condizioni di applicazione pratica domestica per la selezione degli utenti. Sono accettabili anche ordini speciali con altre specifiche da parte degli utenti.

Selezione del liquido sigillante
Per garantire l'affidabilità e la sicurezza del funzionamento del manometro a membrana, è necessario selezionare un liquido sigillante adeguato in base alle diverse applicazioni.

Liquido sigillante Intervallo di temperatura del cuscinetto a pressione Parte Peso specifico g/cm³ Coefficiente di espansione volumetrica 1/°C Applicazione
Olio siliconico ad alta viscosità -10~200°C 1.07 0,95×10⁻³ Per servizio ad alta temperatura
Olio siliconico a bassa viscosità -30~100°C 0.94 1,08×10⁻³ Servizio generale
Soluzione acquosa di glicerina -5~100°C 1.27 0,61×10⁻³ Servizio di tipo alimentare
Olio vegetale -5~100°C 0.93 1,03×10⁻³ Servizio di tipo alimentare
Olio di fluoro -30~150°C 1.93 0,75×10⁻³ Idrogeno, ossigeno
